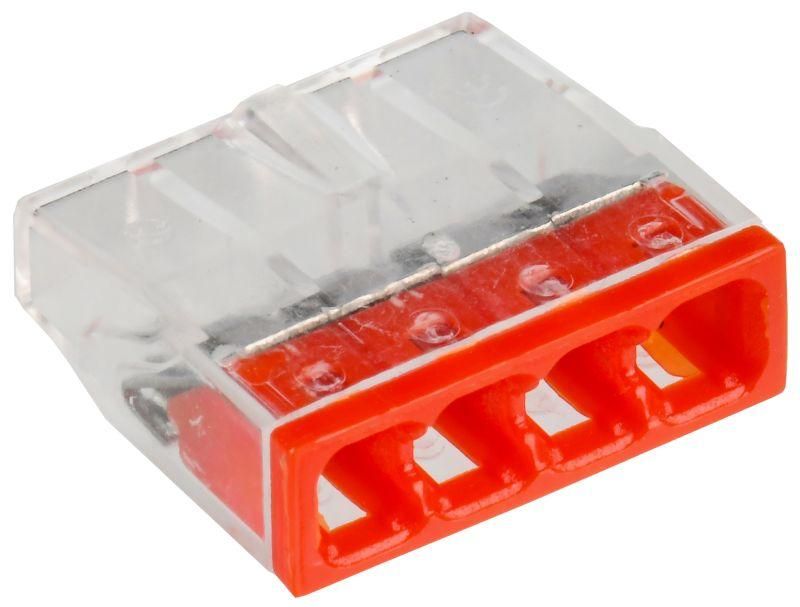

Клемма строительно-монтажная СМК 772-204 GENERICA - UKZ30-204-100-G IEK

Клемма строительно-монтажная СМК 772-204 от GENERICA — это быстрый и надёжный способ соединить провода без инструментов. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна скорость установки и безопасность контакта. Артикул ukz30-204-100-g соответствует модели СМК 772-204 из серии GENERICA.

Назначение и область применения

Клемма строительно-монтажная СМК 772-204 используется для соединения одножильных и многожильных проводников в электрических цепях переменного и постоянного тока. Применяется в жилых, коммерческих и промышленных объектах: при монтаже освещения, розеток, автоматических выключателей, оборудования управления. Подходит для работы в распределительных коробках, электрощитах и на стендах.

Технические характеристики

• Номинальный ток: 24 А — позволяет безопасно передавать нагрузку до этого значения без перегрева.
• Номинальное напряжение: 450 В — рассчитана на использование в сетях до 450 В переменного или постоянного тока.
• Номинальное поперечное сечение провода: 2,5 мм² — оптимальна для проводов сечением 1–2,5 мм² (медных или алюминиевых).
• Количество зажимов: 4 — позволяет подключить четыре провода в одном корпусе, уменьшая количество точек соединений.
• Цвет: красный — визуально отличает эту модель от других, помогает при идентификации фазы или группы в схеме.
• Срок службы: 5 лет — гарантирует работоспособность при соблюдении условий эксплуатации; после истечения срока рекомендуется замена.

Совместимость и монтаж

Клемма СМК 772-204 совместима с медными и алюминиевыми проводниками. Установка происходит без инструментов: провод вставляется в гнездо до характерного щелчка — контакт защёлкивается механически. Для лучшего контакта с алюминием рекомендуется предварительно зачистить провод до металлического блеска и удалить оксидную плёнку. Клемма одноразовая — после демонтажа её нельзя использовать повторно.

Безопасность и стандарты

Произведена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Несмотря на отсутствие явной сертификации в данных, изделие прошло испытания на нагрев и механическую прочность, характерные для аналогичных решений ГОСТ Р 50044. Материал корпуса — самозатухающий пластик, снижающий риск распространения горения.

Преимущества

• Не требует обжима, пайки или болтов — экономит время при монтаже.
• Чёткая фиксация провода — исключает случайное выпадение даже при вибрациях.
• Удобная компактная форма — легко помещается в маленькие распределительные коробки.
• Цветовая маркировка — помогает различать группы проводов при обслуживании.

Ограничения применения

• Не предназначен для многожильных проводов с большим количеством тонких жил (более 19 жил) без предварительной опрессовки наконечника.
• Запрещено применять в условиях постоянного воздействия воды, масла, химически активных сред — не имеет защиты IP выше IP20.
• Не допускается повторное использование — после первого отсоединения контакт теряет герметичность и надёжность.
• Работает только при температуре от –25°C до +85°C — вне этого диапазона возможна деформация корпуса.

Примеры использования

• Подключение светильников в квартире через распределительную коробку.
• Объединение трёх проводов от розеток и одного входящего фазного провода в щите.
• Соединение проводов от датчиков движения и кнопок на промышленном участке.
• Временные подключения на стройплощадке перед окончательным монтажом.

Практические советы

• Перед вставкой провода зачищайте изоляцию точно на 8–10 мм — меньше не зафиксируется, больше может вызвать замыкание между зажимами.
• Используйте клемму СМК 772-204 только для проводов сечением до 2,5 мм². Более толстые провода не войдут, более тонкие — плохо зажмутся.
• При работе с алюминием — всегда используйте антиоксидантную пасту, чтобы продлить срок службы контакта.
• Проверяйте плотность соединения легким потягиванием провода после установки — он не должен двигаться.
• Артикул ukz30-204-100-g — это именно модель СМК 772-204. Убедитесь, что заказываете правильный вариант, так как другие номера могут иметь другое число зажимов или цвет.
