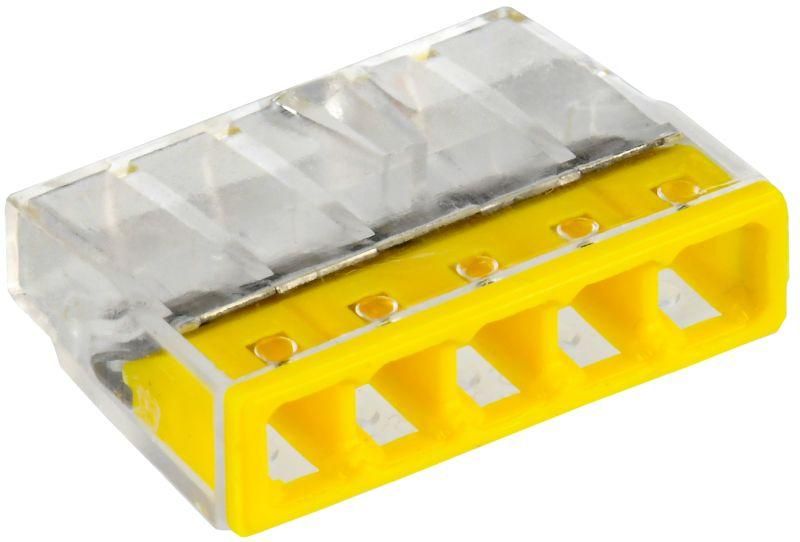

Клемма строительно-монтажная СМК 772-205 GENERICA - UKZ30-205-100-G IEK

Клемма строительно-монтажная СМК 772-205 от GENERICA — это быстрый и надёжный способ соединить до пяти проводов без инструментов. Подходит для монтажа в распределительных коробках, щитах и на объектах с ограниченным доступом. Артикул ukz30-205-100-g соответствует серийному исполнению, совместимому с продукцией IEK.

Назначение и область применения

Клемма строительно-монтажная СМК 772-205 используется для соединения одножильных и многожильных проводников в электрических цепях переменного и постоянного тока. Применяется там, где нужна скорость монтажа и отсутствие возможности использовать обжимной инструмент — например, при ремонте, модернизации или временных подключениях. Подходит для жилых, коммерческих и промышленных объектов.

Технические характеристики

• Номинальный ток: 24 А — выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 450 В — безопасно работает в сетях до 450 В переменного и постоянного тока
• Номинальное поперечное сечение: 2.5 мм² — оптимально для проводов сечением 2.5 квадратных миллиметра
• Количество зажимов: 5 — позволяет подключить пять проводов в одном корпусе
• Цвет: желтый — визуально отличает её от других типов клемм, упрощает идентификацию
• Срок службы: 5 лет — гарантирует работоспособность при соблюдении условий эксплуатации
• Поддерживаемые материалы проводников: медь и алюминий
• Тип: одноразовая — после сборки не подлежит разборке и повторному использованию

Совместимость и монтаж

Клемма СМК 772-205 совместима с любыми одножильными и многожильными проводниками из меди или алюминия, имеющими сечение 2.5 мм². Для подключения достаточно зачистить изоляцию на 8–10 мм и вставить провод в соответствующий зажим до характерного щелчка. Никаких гаек, винтов или инструментов не требуется. Установка возможна даже в плотном пространстве — компактный корпус легко помещается в распределительную коробку.

Безопасность и стандарты

Клемма СМК 772-205 соответствует требованиям к безопасности для электроустановок низкого напряжения. Материалы корпуса и контактов рассчитаны на работу при температуре окружающей среды от –25°C до +60°C. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения. Однако не имеет защиты IP — не предназначен для установки во влажных или пыльных условиях вне закрытой коробки.

Преимущества

• Не требует инструмента — экономит время при монтаже и обслуживании
• Устойчиво фиксирует провода — предотвращает ослабление соединений при вибрациях
• Раздельные зажимы — исключают контакт между проводами, снижает риск замыкания
• Яркий цвет — упрощает поиск и диагностику в сложных схемах
• Совместимость с медью и алюминием — универсальность для различных типов проводки

Ограничения применения

• Не подходит для проводов сечением меньше 1.5 мм² или больше 2.5 мм² — может возникнуть плохой контакт или повреждение
• Одноразовое использование — нельзя разбирать, переустанавливать или менять провода без замены всей клеммы
• Не защищена от пыли и влаги — должна устанавливаться только внутри закрытых распределительных коробок
• Не рекомендована для силовых цепей выше 24 А — превышение тока вызывает перегрев и выход из строя
• Алюминиевые провода должны быть хорошо зачищены — оксидная плёнка снижает надёжность соединения

Примеры использования

• Подключение освещения в квартире — соединение трёх проводов от люстры, выключателя и питания
• Монтаж розеточных групп — объединение входящего и выходящих проводов в распредкоробке
• Электрооборудование на стройплощадке — временное подключение станков и инструментов
• Замена старой проводки — быстрая замена клемм на новых участках без сверления и пайки

Практические советы

• Перед вставкой провода обязательно зачистите изоляцию точно на 8–10 мм — слишком мало или много снижает надёжность
• Используйте только провода сечением 2.5 мм² — другие сечения не обеспечивают гарантированного контакта
• При работе с алюминием протрите жилу спиртом перед установкой — удалите оксидную плёнку
• Проверьте, что все провода полностью зашли в зажимы — слышится чёткий щелчок
• Не используйте эту клемму в качестве основного соединения в высоконагруженных системах — она предназначена для ответвлений и распределения
• При замене — всегда выбирайте ту же модель: СМК 772-205 от GENERICA или аналогичную по параметрам от IEK
