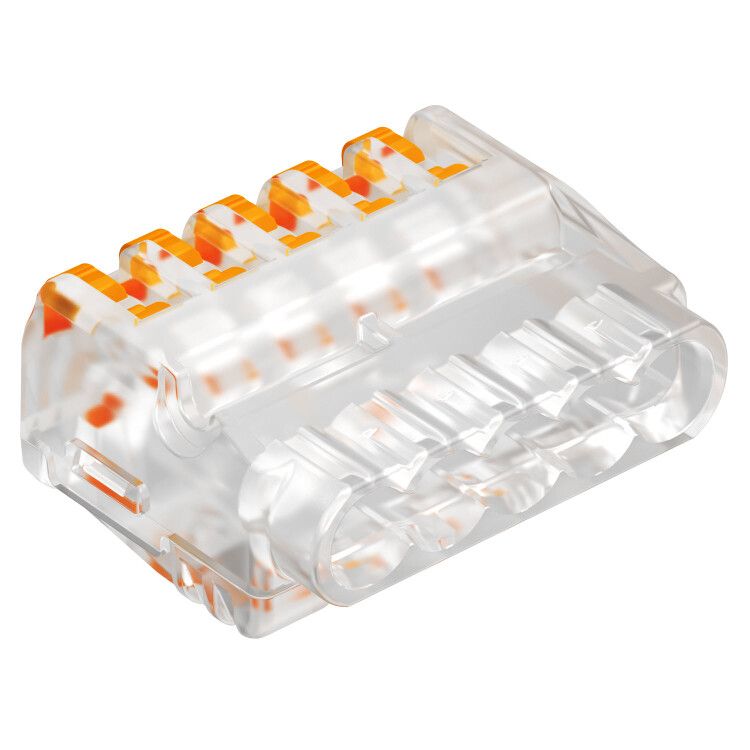

Клемма универсальная 5х2.5кв.мм прозр. (уп.4шт) OBO 2054534 Bettermann 61 525 FL

Клемма универсальная с зажимом 5x2,5 мм2 (упаковка 4 шт, прозрачная) от OBO BETTERMANN - надёжное решение для быстрого и безопасного соединения одножильных, многожильных и гибких проводов в распределительных коробках, щитах и на оборудовании. Артикул 61 525 fl обеспечивает удобство монтажа благодаря L-рычажкам и прозрачному корпусу, позволяющему контролировать состояние соединения.

Назначение и область применения

Эта клемма предназначена для создания прочных и долговечных электрических соединений в условиях постоянной нагрузки. Подходит для использования в силовых цепях, системах автоматизации, освещении, промышленном оборудовании и бытовых электрощитах. Особенно эффективна там, где требуется частая замена или проверка проводов - например, при обслуживании станков, конвейеров или систем управления.

Технические характеристики

• Поперечное сечение проводника: 2,5 мм2 (диапазон 0,2–2,5 мм2)
• Номинальный ток: 20 А (по данным характеристик); производитель указывает до 24 А - учитывайте реальные условия нагрева
• Номинальное напряжение: 600 В (по характеристикам); производитель указывает 450 В - используйте в пределах 450 В для соответствия сертификации
• Количество контактов: 5
• Тип проводника: гибкий, многожильный, одножильный
• Длина зачистки провода: 9 мм +-1 мм
• Рычаг: да, L-образный, для надёжного зажима
• Цвет: прозрачный
• Максимальная рабочая температура: 85 C
• Индикатор фазы: есть, через контрольное отверстие диаметром до 2 мм

Совместимость и монтаж

Клемма универсальная с зажимом 5x2,5 мм2 совместима с любыми медными проводами указанного сечения. Монтаж прост:

• Зачистите провод на 9 мм - точное соблюдение длины гарантирует плотный контакт
• Откройте рычаг - он расположен перпендикулярно входу провода
• Вставьте провод до упора
• Закройте рычаг - слышен характерный щелчок, подтверждающий фиксацию
• Для жёстких проводов рычаг можно не использовать - достаточно вставить провод и закрыть крышку
• Чтобы извлечь провод - откройте рычаг, потяните провод мягко

Прозрачный корпус позволяет визуально проверить глубину введения провода и целостность жил. Индикаторное отверстие подходит для пробника фазы или мультиметра - диагностика без демонтажа.

Безопасность и стандарты

Клемма протестирована и сертифицирована по стандарту EN 60998, что подтверждает соответствие требованиям безопасности Евросоюза. Применение в сетях до 450 В и 24 А соответствует нормам для бытовых и промышленных установок. Температурный режим 85 C позволяет использовать её в помещениях с повышенным тепловыделением, но не в местах с риском перегрева выше этой отметки.

Преимущества

• Быстрая установка и извлечение проводов - экономия времени при монтаже и ремонте
• Поддержка всех типов проводов - не требует переходников или специальных наконечников
• Визуальный контроль соединения - прозрачный корпус исключает необходимость вскрытия
• Функциональный индикатор фазы - возможность проверки напряжения без отключения питания
• Стандартная комплектация - 4 штуки в упаковке, оптимально для одного проекта

Ограничения применения

• Не применяйте для алюминиевых проводов - материал зажима рассчитан только на медь
• Не используйте в условиях температуры выше 85 C - возможна деформация корпуса
• Напряжение выше 450 В снижает срок службы и нарушает соответствие EN 60998 - даже при заявленных 600 В рекомендовано работать в рамках 450 В
• Не подходит для проводов сечением менее 0,2 мм2 или более 2,5 мм2 - риск плохого контакта или повреждения механизма
• Не монтировать в открытых наружных условиях - отсутствует защита IP, не предназначен для влаги и пыли

Примеры использования

• Распределительный щит квартиры - соединение групп освещения и розеток
• Щит управления станком - подключение датчиков и исполнительных механизмов
• Обслуживание конвейера - замена проводов без инструментов
• Аварийное восстановление - временный ремонт в полевых условиях

Практические советы

• Перед монтажом всегда проверяйте длину зачистки - 9 мм точно; меньше - плохой контакт, больше - риск замыкания между контактами
• При использовании многожильных проводов слегка скрутите жилы перед введением - так они лучше фиксируются
• Не затягивайте рычаг слишком сильно - он сам фиксируется при правильном введении провода
• При работе в щитах с высокой плотностью монтажа учтите габариты клеммы - она занимает место около 60 мм по ширине
• Храните в сухом месте - хотя клемма не имеет защиты IP, влага может вызвать окисление контактов
• Для проверки соединения используйте индикатор фазы через отверстие - это безопаснее, чем вскрытие корпуса
