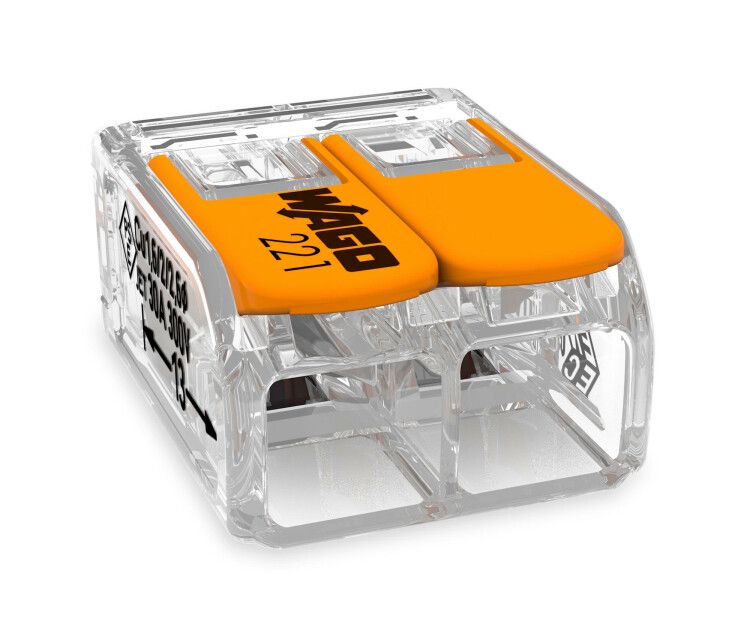

Клемма универсальная компактная 2-проводная 0.5 - 6 мм.кв (уп/50шт) | 221-612 WAGO

Клемма универсальная компактная 2-проводная 0.5–6 мм2 с рычагами от WAGO - надёжное решение для быстрого и безопасного соединения двух проводов с различным сечением. Артикул 221-612 идеально подходит для слаботочных и силовых цепей там, где важна компактность и доступ к диагностике.

Назначение и область применения

Эта клемма используется для соединения двух медных проводов - одножильных или многожильных - с сечением от 0,5 до 6 мм2. Подходит для монтажа в распределительных коробках, щитах, на оборудовании и устройствах автоматизации. Часто применяется в системах освещения, управления двигателями, сигнализацией и промышленном контроле.

Технические характеристики

• Поперечное сечение проводов: 0,5 – 6 мм2
• Номинальный ток: 40 А
• Номинальное напряжение: 450 В
• Количество контактов: 2
• Материал контактной части: медь
• Цвет корпуса: прозрачный
• Способ монтажа: на кабель (без зажима на шину)
• Имеет рычажок для фиксации проводов
• Размер: на 40% меньше аналогичных моделей серии 222

Совместимость и монтаж

Клемма универсальная компактная 2-проводная 0.5–6 мм2 с рычагами устанавливается прямо на зачищенный конец провода. Для подключения:

• Зачистите изоляцию на 8–10 мм;
• Откройте рычажок - он легко поднимается рукой;
• Вставьте провод до упора;
• Закройте рычажок - механизм сам плотно зажимает жилу.

Не требует инструментов. Монтировать можно даже в ограниченном пространстве благодаря малому габариту. Клемма совместима с медными проводниками - алюминий и сплавы использовать нельзя.

Особенности конструкции

Прозрачный корпус позволяет визуально контролировать положение провода внутри. На задней стенке есть специальное отверстие - через него можно протолкнуть иглы мультиметра и проверить целостность соединения без демонтажа. Это особенно полезно при диагностике в уже смонтированных цепях.

Преимущества

• Высокая скорость установки - не нужен инструмент, достаточно рычажка
• Уменьшенный размер - экономия места в щитах и коробках
• Надёжный контакт - медь обеспечивает низкое переходное сопротивление
• Легкий контроль качества - возможность замера без вскрытия
• Стабильность соединения - не ослабевает при температурных колебаниях

Ограничения применения

• Не предназначен для алюминиевых или комбинированных (Cu/Al) проводов
• Не рассчитана на частые переподключения - после нескольких операций рычажок теряет точность
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации
• Максимальное сечение - 6 мм2; более толстый провод не войдёт

Примеры использования

• Объединение фазы и нуля перед групповым выключателем света
• Соединение проводов от датчиков движения с кабелем питания
• Подключение выходов ПЛК к исполнительным устройствам
• Разводка проводов в распределительной коробке вместо скрутки + изоленты
• Запитка LED-ленты от блока питания в труднодоступном месте

Практические советы

• Перед монтажом всегда зачищайте провод до одинаковой длины - это гарантирует равномерный контакт
• Проверяйте, что провод полностью вошёл - если виден край изоляции, попробуйте ещё раз
• Для проводов 0,5–1,5 мм2 используйте осторожно: слишком мягкая жила может деформироваться
• Фиксируйте клемму 221-612 в щите хомутом или клеевой планкой - она не имеет крепления на DIN-рейку
• Не закрывайте её герметиком или пластиковыми крышками - это затруднит будущую диагностику через тестовое отверстие
