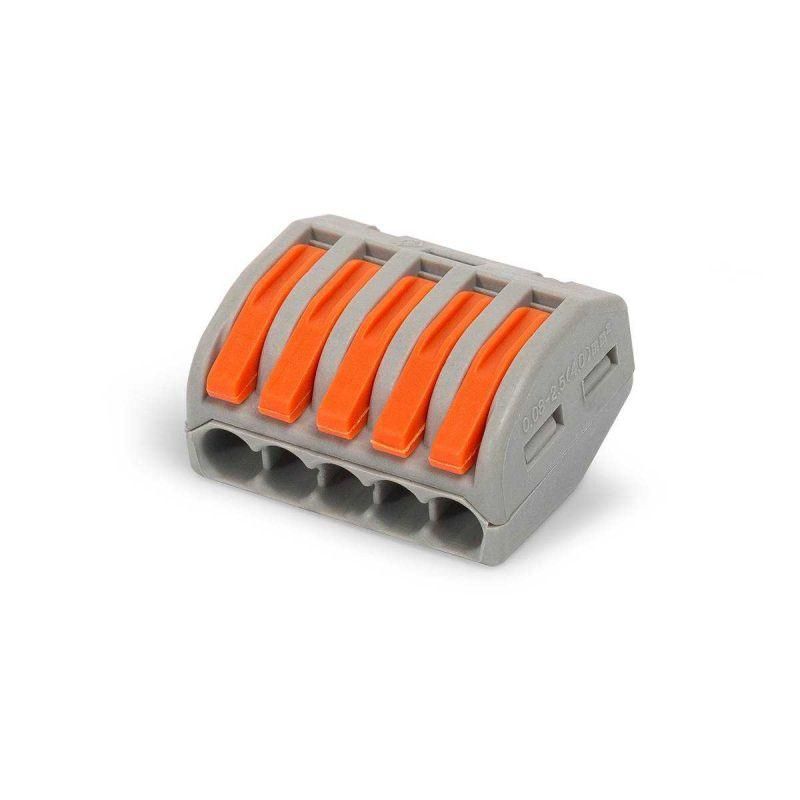

Клемма универсальная СМК 222-415, 5 зажимов, 450 В КВТ 87634

Клемма универсальная СМК 222-415 КВТ - это компактная, изолированная клемма с рычажным механизмом, предназначенная для быстрого и надёжного соединения однопроволочных и многожильных медных проводов. Упаковка содержит 50 штук, что удобно для массового монтажа. Бренд КВТ предлагает эту модель как решение для распределительных коробок, щитов и оборудования, где важна безопасность и устойчивость соединений.

Назначение и область применения

Клемма универсальная СМК 222-415 КВТ используется для создания постоянных электрических соединений между проводниками в распределительных коробках, силовых щитах, оборудовании автоматизации и освещения. Подходит для бытовой и промышленной электромонтажной практики. Особенно эффективна там, где требуется частая проверка цепей или ограниченное пространство.

Технические характеристики

• Номинальное поперечное сечение провода: 0,08–4 мм2 - поддерживает тонкопроволочные многожильные и однопроволочные медные провода
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 450 вольт переменного тока
• Количество зажимов: 5 - позволяет подключить до пяти проводов в одной клемме
• Тип проводника: однопроволочный / многожильный / гибкий - совместима с большинством распространённых типов медных проводов
• Управление: оранжевые рычаги - обеспечивают лёгкое и контролируемое зажатие провода
• Цвет корпуса: светло-серый - обеспечивает визуальную идентификацию и соответствие стандартному цветовому решению

Совместимость и монтаж

Клемма универсальная СМК 222-415 КВТ монтируется в стандартные распределительные коробки и DIN-рейки с помощью фиксирующих выступов на корпусе. Для подключения:

• Поднимите оранжевый рычаг - он открывает контактный канал
• Заведите подготовленный провод (без зачистки изоляции, если она не мешает) глубоко в зажим
• Опустите рычаг до характерного щелчка - провод будет плотно зажат
• Рычаг фиксируется в нижнем положении в специальный паз - исключает самопроизвольное открытие

Не требует инструментов. Соединение можно выполнить даже в труднодоступном месте.

Безопасность и стандарты

Клемма универсальная СМК 222-415 КВТ имеет изолированный корпус, предотвращающий доступ к токоведущим частям. Конструкция соответствует требованиям безопасности для внутренней электропроводки. Напряжение 450 В обеспечивает запас прочности для сетей 220–380 В. Отсутствие открытых контактов снижает риск поражения током и замыканий.

Преимущества

• Рычажный механизм - позволяет легко и быстро подключать и отключать провода без отвёрток
• Фиксация рычага в пазу - гарантирует, что соединение не раскроется при вибрации или случайном ударе
• Возможность контроля цепи - через специальное окно можно протестировать напряжение или целостность провода без вскрытия клеммы
• Высокая плотность - одна клемма заменяет несколько точек соединения, экономит место в коробке
• Стандартный цвет - упрощает визуальный поиск и обслуживание

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Не рекомендована для высокочастотных или импульсных нагрузок свыше 1 кГц - может возникнуть паразитная индуктивность
• Не подходит для внешних установок - не имеет защиты IP, не рассчитана на влагу и перепады температур
• Максимальное сечение 4 мм2 - нельзя использовать для мощных линий (например, вводных кабелей 6 мм2 и выше)

Примеры использования

• Подключение нескольких светильников в распределительной коробке квартиры
• Соединение датчиков движения и кнопок в системах автоматизации
• Объединение проводов от терморегулятора и нагревательного элемента
• Изменение схемы в щитке без демонтажа всей проводки - просто поднимите рычаг, замените провод, опустите снова

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 0,08–4 мм2 - слишком тонкий провод может не зажаться, слишком толстый повредит контакт
• Если используете многожильный провод - слегка скрутите жилы перед введением в клемму, чтобы они не выпадали
• Проверьте, что рычаг полностью опущен и защёлкнут в пазу - это основное условие надёжности
• При тестировании цепи используйте щупы только в специально предусмотренное окно - не пытайтесь вскрыть корпус
• Храните клеммы в сухом месте - хотя они изолированные, длительное воздействие влаги может снизить долговечность пластмассы
