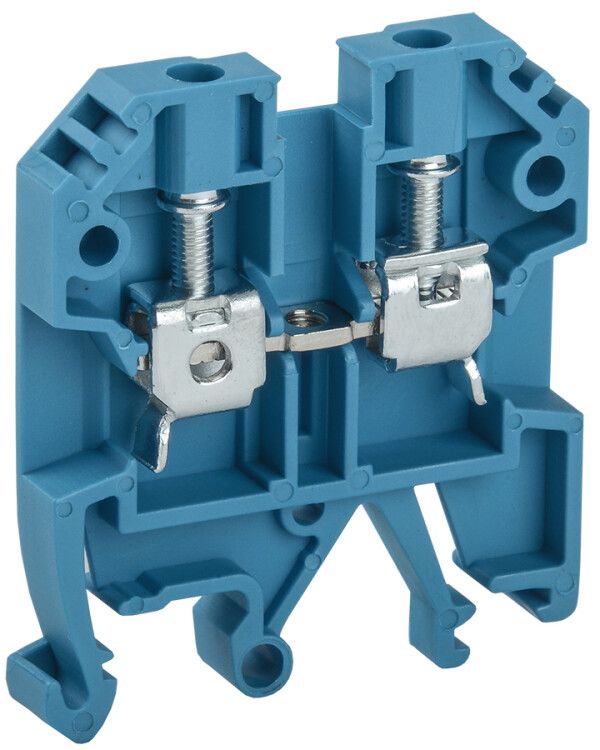

Клемма винтовая КВИ-4мм2 синяя | YZN30-004-K07 IEK

Клемма винтовая КВИ-4мм2 синяя от IEK - надёжное винтовое соединение для фиксации проводов сечением 1,5–6 мм2 в электрощитах на DIN-рейке. Подходит для сборки силовых цепей, защиты и коммутации нулей и PE-проводников. Артикул yzn30-004-k07.

Назначение и область применения

Клемма винтовая КВИ-4мм2 синяя используется для создания прочных, долговечных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводов (PE) в промышленном, жилом и коммерческом оборудовании. Цвет синий соответствует стандартной маркировке нулевого провода (N), что упрощает визуальную идентификацию в схемах.

Технические характеристики

• Номинальный ток: 35 А - выдерживает нагрузки до 35 ампер без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 вольт переменного/постоянного тока
• Диапазон сечений: 1,5…6 мм2 - подходит для медных и алюминиевых проводов указанного сечения
• Количество зажимов на полюс: 2 - позволяет подключить два провода к одному контакту
• Способ монтажа: DIN-рейка 35 мм - легко фиксируется на стандартной рейке без дополнительных креплений
• Позиция соединения: сбоку - провода вводятся горизонтально, удобно для плотной укладки в шкафу
• Рабочая температура: -60...+110 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Материал изоляции: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и возгоранию
• Класс воспламеняемости: V0 - самозагасающий материал, не распространяет пламя
• Ширина: 6,5 мм - компактная форма, экономит место в щите
• Срок службы: 15 лет - гарантия длительной работы при соблюдении условий эксплуатации
• Требуется торцевая пластина: да - для завершения сборки необходимо использовать торцевую заглушку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-4мм2 синяя совместима со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется защёлкиванием на рейку - достаточно приложить усилие до характерного щелчка. Для правильного подключения:

• Зачистите конец провода на 8–10 мм
• Заведите провод в зажим до упора
• Затяните винт отверткой до упора - не переусердствуйте, чтобы не повредить контакт
• Убедитесь, что второй провод также надёжно закреплён

Обязательно используйте торцевую пластину (например, KVI-T) для предотвращения доступа к токоведущим частям и обеспечения целостности сборки. Без неё клемма не соответствует требованиям безопасности.

Безопасность и стандарты

Клемма винтовая КВИ-4мм2 синяя изготовлена в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.5. Материал корпуса имеет класс горючести V0, что исключает распространение пламени при аварии. Конструкция защищает от случайного прикосновения к токоведущим элементам при установленной торцевой пластине.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - не требует периодического обслуживания
• Стандартный цвет синий ускоряет монтаж и снижает риск ошибок при идентификации N-провода
• Компактная ширина (6,5 мм) позволяет размещать больше клемм в одном ряду
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений
• Поддерживается рекомендованным проектным ассортиментом IEK - совместима с другими изделиями серии

Ограничения применения

• Не применяется для многожильных проводов без наконечника - требуется обжим термоусадочных или металлических наконечников
• Не предназначен для подключения проводов меньше 1,5 мм2 или больше 6 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования торцевой пластины - без неё нарушается IP-защита и безопасность
• Не следует применять в средах с постоянной вибрацией без дополнительной фиксации - винты могут ослабнуть

Примеры использования

• Распределительные щиты в офисах, торговых центрах и производственных помещениях
• Сборка автоматических выключателей, УЗО и реле в щитах типа ЩО-70
• Подключение нулевой шины в системах TN-S и TN-C-S
• Коммутация входящих и выходящих проводов в контроллерах и преобразователях частоты
• Системы освещения и управления технологическими процессами

Практические советы

• Перед установкой проверьте соответствие сечения провода - даже небольшое отклонение влияет на надёжность
• Используйте отвертку с регулируемым моментом затяжки - избыточное усилие деформирует контакт
• Для многожильных проводов всегда применяйте наконечники (например, НШВИ) - это предотвратит обрыв жил
• При групповой установке нескольких клемм оставляйте минимальный зазор 5 мм между ними для теплоотвода
• При замене старых клемм - обязательно отключите питание и проверьте отсутствие напряжения тестером
• Артикул yzn30-004-k07 - единственный номер для заказа этой модели; другие цвета имеют свои артикулы
