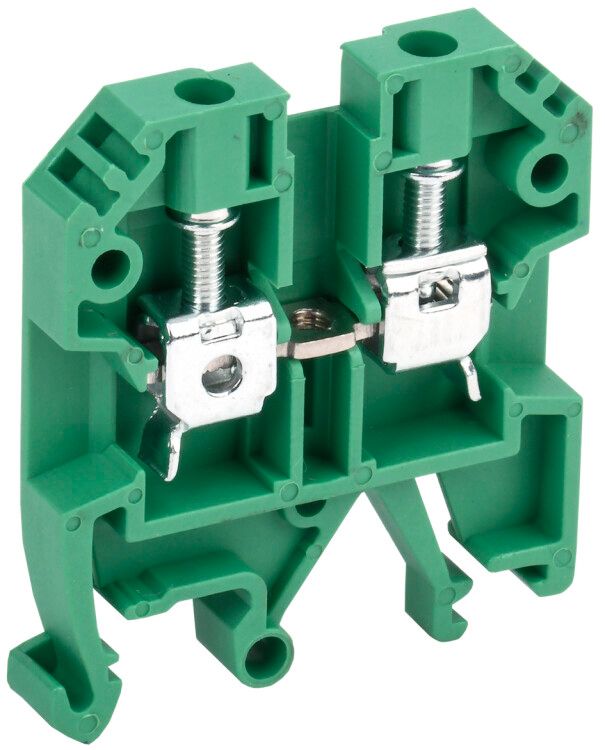

Клемма винтовая КВИ-4мм2 зеленая | YZN30-004-K06 IEK

Клемма винтовая КВИ-4 мм2 зеленая от IEK - надежное винтовое соединение для фиксации проводов сечением 1,5–6 мм2 в электрощитах на DIN-рейке. Цвет зеленый соответствует стандарту PE, что делает её подходящей для защиты от поражения током.

Назначение и область применения

Клемма винтовая КВИ-4 мм2 зеленая используется для создания долговременного, безопасного и компактного соединения между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов (PE). Применяется в промышленном оборудовании, автоматических системах управления, силовых панелях и бытовых щитках. Зеленый цвет указывает на то, что клемма предназначена исключительно для заземляющих проводников - это важно для соблюдения требований ПУЭ.

Технические характеристики

• Тип соединения: винтовой - обеспечивает прочную фиксацию провода без деформации жилы
• Диапазон сечений: 1,5 – 6 мм2 - позволяет использовать медные и алюминиевые провода стандартных сечений
• Номинальный ток: 35 А - выдерживает нагрузки типичных цепей освещения, розеток и маломощных двигателей
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 690 В переменного тока, включая промышленные системы
• Количество полюсов: 1 - одноканальная, для одного провода
• Способ монтажа: установка на DIN-рейку 35 мм - совместима со всеми стандартными шкафами
• Ширина: 6,5 мм - компактная, позволяет плотно размещать несколько клемм в одном ряду
• Рабочая температура: от -60C до +110C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и возгоранию
• Класс воспламеняемости: V0 - самозатухающий материал, не распространяет пламя
• Срок службы: 15 лет - гарантирует длительную работоспособность без замены
• Позиция соединения: сбоку - удобно для прокладки проводов вдоль рейки

Совместимость и монтаж

Клемма винтовая КВИ-4 мм2 зеленая легко фиксируется на стандартной DIN-рейке 35 мм. Для правильной сборки требуется торцевая пластина - она предотвращает случайное выпадение клемм из ряда и обеспечивает целостность группы. Монтаж выполняется вручную: защелкивание на рейку, затем затяжка винта отверткой. Не используйте инструменты с большими усилиями - перегрузка винта может повредить контактную пластину. Соединение провода: зачистите изоляцию на 8–10 мм, вставьте провод до упора и затяните винт до устойчивого контакта - проверьте легким потягиванием.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок: класс горючести V0, рабочее напряжение 800 В, допустимый ток 35 А. Цвет зеленый соответствует ГОСТ Р 50462 - он обозначает именно защитный проводник (PE), а не ноль или фазу. Это снижает риск ошибок при монтаже. Использование клеммы в качестве соединения фазы или нуля запрещено - это нарушает нормы ПУЭ и создаёт опасность.

Преимущества

• Высокая надежность соединения благодаря винтовому зажиму - не требует специального оборудования
• Стабильная работа при широком диапазоне температур - подходит для холодных и жарких помещений
• Пластик корпуса не гниет, не корродирует, не теряет форму - срок службы 15 лет
• Цветовая маркировка уменьшает вероятность ошибок при подключении
• Компактная форма - экономит место в щите, особенно при множестве соединений

Ограничения применения

• Не применяется для многожильных проводов без наконечника - возможен разрыв жил при затяжке
• Не предназначен для подключения проводов меньше 1,5 мм2 - слабый контакт, риск перегрева
• Не рекомендуется для частых отсоединений - винты не рассчитаны на многочисленные демонтажи
• Обязательно использование торцевой пластины - без неё клемма может выпасть из ряда
• Запрещено применять как фазную или нулевую клемму - только для PE-проводника

Примеры использования

• Подключение заземляющего провода к шине PE в этажном щите
• Фиксация защитного провода от станка к корпусу в цеховой панели
• Соединение заземления в распределительном пункте на объекте с повышенной влажностью
• Сборка группового заземления в системах автоматизации с несколькими устройствами

Практические советы

• Перед монтажом всегда проверяйте сечение провода - не более 6 мм2 и не менее 1,5 мм2
• Для многожильных проводов используйте наконечники типа НШВИ - это продлит срок службы контакта
• Затягивайте винт равномерно, без рывков - переусиливать нельзя, недотягивать тоже
• При сборке нескольких клемм в ряд - обязательно устанавливайте торцевую пластину на конце
• Не смешивайте зеленые клеммы с другими цветами в одной группе - сохраняйте цветовую стандартизацию
• Артикул yzn30-004-k06 - это точный идентификатор для заказа запасных элементов; при закупке укажите бренд IEK
