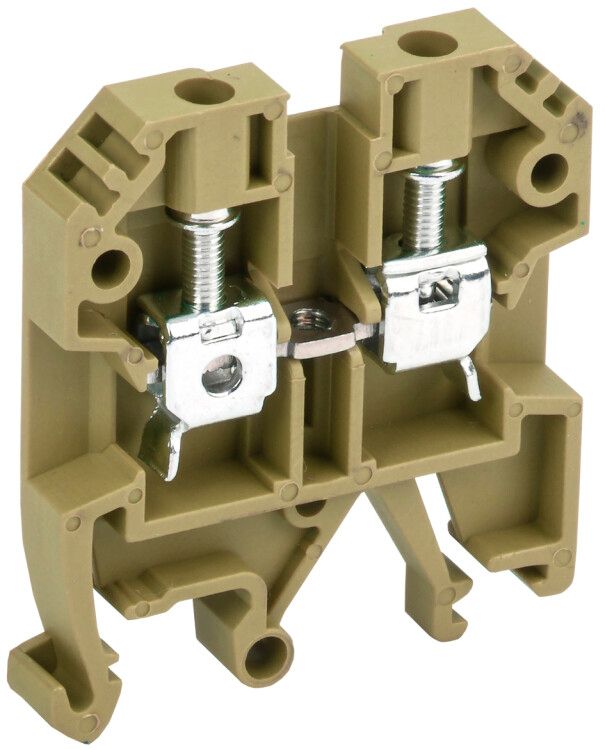

Клемма винтовая КВИ-4мм2 желтая | YZN30-004-K05 IEK

Клемма винтовая КВИ-4 кв.мм желтая от IEK - надёжное винтовое соединение для фиксации проводов сечением 1,5–6 мм2 в электрощитах на DIN-рейке. Подходит для коммутации фаз, нулей и защитных проводников, особенно там, где важна цветовая идентификация.

Назначение и область применения

Клемма винтовая КВИ-4 кв.мм желтая используется для создания прочных и долговечных электрических соединений внутри распределительных щитов. Применяется для подключения фазных, нулевых и защитных проводников (PE) в промышленном, жилом и коммерческом оборудовании. Жёлтый цвет соответствует стандартной маркировке для фазных проводов, что упрощает визуальное различение цепей. Подходит для установки в автоматических выключателях, контакторах, реле и других устройствах, смонтированных на DIN-рейке.

Технические характеристики

• Тип соединения: винтовой - позволяет плотно зажимать провода без повреждения жил
• Диапазон сечений: 1,5 – 6 мм2 - поддерживает медные и многожильные провода
• Номинальный ток: 35 А - рассчитана на нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока
• Количество полюсов: 1 - одноканальная, для одного провода
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со всеми стандартными шкафами
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Цвет: жёлтый - соответствует ГОСТ 31947 для фазных проводников
• Ширина: 6,5 мм - компактная, экономит место в щите
• Рабочая температура: от -60C до +110C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя

Совместимость и монтаж

Клемма винтовая КВИ-4 кв.мм желтая монтируется на стандартную DIN-рейку 35 мм без дополнительных креплений. Соединение осуществляется через боковой вход - провод вставляется вертикально, затягивается винтом отверткой. Для правильной работы требуется установка торцевой пластины - она предотвращает случайное касание соседних клемм и обеспечивает изоляцию между рядами. Без пластины возможен риск замыкания. Все клеммы серии КВИ имеют одинаковый шаг, позволяют формировать последовательные группы.

Безопасность и стандарты

Клемма винтовая КВИ-4 кв.мм желтая соответствует требованиям безопасности по классу горючести V0 и рассчитана на рабочее напряжение до 800 В. Материал корпуса - самозатухающий полиамид, что снижает риск возгорания при перегрузках. Цветовое исполнение соответствует ГОСТ 31947 для фазных проводов. Произведена в соответствии с требованиями к качеству продукции IEK, применяемым в России и странах СНГ.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - не требует специального инструмента
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений
• Цветовая маркировка - ускоряет монтаж и снижает ошибки при подключении
• Компактная форма - позволяет размещать больше клемм в ограниченном пространстве
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Обязательно использование торцевых пластин - без них невозможно безопасное групповое монтажное решение
• Запрещено использовать для токов выше 35 А - возможен перегрев и выход из строя
• Не рекомендуется для частых демонтажей - многократное затягивание/ослабление винта снижает контактное давление
• Не является устройством защиты - не имеет функций автоматического отключения

Примеры использования

• Подключение фазных проводов к автоматическим выключателям в этажных щитах
• Распределение нуля и PE в распределительных шкафах станков и конвейеров
• Сборка силовых цепей в системах управления промышленным оборудованием
• Формирование ответвлений в осветительных щитах с использованием нескольких клемм в ряд

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Затягивайте винт равномерно, без усилия - переусилие может повредить внутреннюю планку
• Используйте только оригинальные торцевые пластины IEK - сторонние аналоги могут иметь неверный размер
• При сборке групп клемм проверьте, чтобы все элементы были правильно установлены на рейку - смещение вызывает трудности с закрыванием крышки шкафа
• Для многожильных проводов используйте наконечники - это увеличивает надёжность и продлевает срок службы клеммы
• Проверяйте температуру клеммы после первого включения - если она сильно греется, значит, есть плохой контакт или перегрузка
