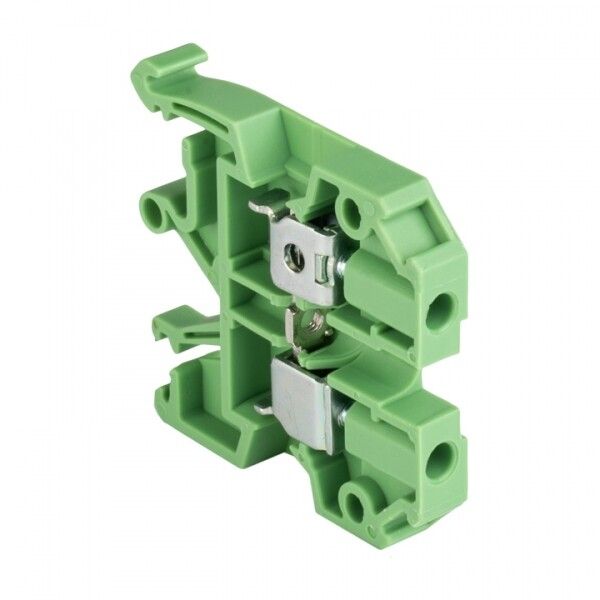

Колодка клеммная JXB-4/35 зеленая EKF PROxima | plc-jxb-4/35gn

Колодка клеммная JXB-4/35 зеленая от EKF серии PROxima - это компактное устройство для надежного соединения одиночных проводников в распределительных щитах. Подходит для промышленных систем управления, автоматизации и НКУ, где важны прочность, безопасность и простота обслуживания.

Назначение и область применения

Колодка клеммная JXB-4/35 зеленая предназначена для создания разъёмных соединений в электрических цепях постоянного и переменного тока до 800 В и частотой 50 Гц. Устанавливается на DIN-рейку внутри распределительных шкафов, щитов управления, автоматических станций и других объектов промышленной автоматизации. Применяется для подключения силовых и управляющих цепей, особенно там, где требуется быстрый доступ к проводникам для диагностики или замены.

Технические характеристики

• Номинальный ток: 35 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 2–4 мм2
• Количество контактов: 1
• Тип подключения: винтовой зажим
• Способ монтажа: на DIN-рейку или G-рейку
• Позиция соединения: боковая
• Ширина: 6,5 мм
• Высота: 45 мм
• Материал корпуса: полиамид (цвет - зелёный)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Диапазон рабочих температур: от –40 C до +80 C
• Класс воспламеняемости: V0 (материал самозагасает после удаления источника пламени)
• Гарантийный срок: 84 месяца
• Соответствие нормативам: IEC 60309-1 (1999), ГОСТ Р 50030.7.2002

Совместимость и монтаж

Колодка клеммная JXB-4/35 зеленая совместима со всеми типами стандартных DIN-реек (TS35) и G-реек. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для фиксации провода используется винтовой зажим: необходимо ослабить винт, вставить провод сечением 2–4 мм2, затем затянуть до упора. Обязательно используйте замыкающую пластину - она обеспечивает гальваническую связь между соседними клеммами при использовании нескольких модулей в ряду. Без неё возможны перебои в передаче сигнала или потери контакта.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309-1 и российскому ГОСТ Р 50030.7.2002. Корпус изготовлен из самозагасающегося материала класса V0, что снижает риск распространения огня при аварии. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от влаги - поэтому клеммная колодка JXB-4/35 зеленая не применяется во влажных средах или на улице. Все материалы сертифицированы и проходят контроль качества в соответствии с политикой EKF.

Преимущества

• Простота монтажа и демонтажа благодаря механизму защёлкивания на рейку
• Надёжный винтовой контакт, устойчивый к вибрациям и термическим нагрузкам
• Высокая механическая прочность корпуса из полиамида
• Чёткая цветовая маркировка (зелёный) - легко отличить от других клемм
• Поддержка широкого температурного диапазона - работает даже в холодных помещениях
• Длительный гарантийный срок - 7 лет

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на открытом воздухе или в местах с риском попадания жидкостей - степень защиты IP20 не предусматривает герметичность
• Работает только с проводами сечением 2–4 мм2; более тонкие или толстые жилы не будут надёжно зажаты
• Обязательно требует установки замыкающей пластины при группировке нескольких единиц - без неё невозможно создание последовательной цепи
• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для повышения надёжности

Примеры использования

• Подключение входных сигналов от датчиков в пульте управления станком
• Разводка заземления в распределительном щите промышленного оборудования
• Соединение выходов PLC с исполнительными механизмами (электромагнитами, клапанами)
• Формирование цепей питания в ящиках автоматики на заводе
• Аварийные отключения в системах безопасности - благодаря высокой надёжности контакта

Практические советы

• Перед монтажом проверьте сечение провода - он должен точно попадать в диапазон 2–4 мм2. Использование провода меньшего сечения может вызвать плохой контакт, большего - повредить зажим.
• Для многожильных проводов всегда используйте опрессованные наконечники - это исключит выгорание отдельных жил и увеличит срок службы соединения.
• При сборке нескольких клеммных колодок JXB-4/35 зеленая в один ряд обязательно установите замыкающие пластины - они обеспечивают целостность цепи и предотвращают скачки напряжения.
• Проверяйте затяжку винта через 1–2 недели после первого запуска системы - первоначальная осадка провода может ослабить контакт.
• Цвет зелёный - это не просто эстетика: он соответствует стандарту маркировки заземляющих проводников, что ускоряет поиск и минимизирует ошибки при обслуживании.
