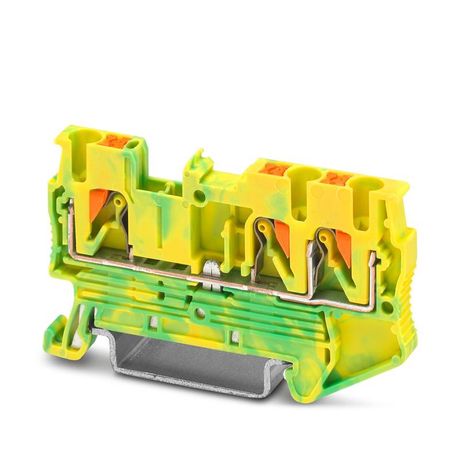

Клемма защитного провода PT 2,5-TWIN-PE | 3209565 Phoenix Contact

Клемма защитного провода PT 2,5-TWIN-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников сечением до 2,5 мм2. Артикул 3209565 используется там, где важна безопасность и устойчивость к механическим нагрузкам - например, в распределительных щитах, на оборудовании с металлическими корпусами.

Назначение и область применения

Эта клемма служит для подключения защитного провода (PE) в системах TN-S и TT. Она обеспечивает постоянный электрический контакт между заземляющим проводником и металлическим корпусом оборудования. Применяется в промышленной автоматике, станках, конвейерах, шкафах управления и других объектах, требующих защиты от поражения током.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип провода: одножильный или многожильный (не гибкий, без наконечника)
• Количество контактов: два (TWIN - двойная клемма)
• Цвет изоляции: жёлто-зелёный (стандарт PE)
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 24 А
• Степень защиты IP20

Совместимость и монтаж

Клемма PT 2,5-TWIN-PE монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в направляющие рейки - фиксация происходит без инструментов. Подключение проводов осуществляется винтовым зажимом: оголённую часть провода (до 8–10 мм) вставляют в гнездо и затягивают винт отверткой. Оба входа клеммы работают параллельно - можно подключить два провода PE к одной точке. Учитывайте, что клемма не рассчитана на использование с наконечниками или трубчатыми кольцами.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 (устройства коммутационные для контроля и управления)
• Соответствует EN 60204-1 (безопасность машин - электрооборудование)
• Имеет сертификат UL
• Жёлто-зелёная изоляция соответствует требованиям IEC 60445

Преимущества

• Двойной вход позволяет экономить место в щите - один элемент заменяет две отдельные клеммы
• Удобная форма корпуса обеспечивает доступ к винтам даже в плотно укомплектованном шкафе
• Высокая механическая прочность материала корпуса снижает риск повреждений при монтаже и обслуживании
• Никелирование контактов предотвращает окисление и продлевает срок службы соединения

Ограничения применения

• Не применяется для силовых цепей выше 24 А
• Не предназначен для подключения проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не работает с гибкими многожильными проводами без опрессовки - требуется использовать наконечники, которые не совместимы с этой моделью
• Не имеет защиты от внешних воздействий (IP20) - допускается только внутри закрытых шкафов

Примеры использования

• Подключение заземления корпуса ЧПУ станка к шине PE в распределительном щите
• Объединение нескольких защитных проводов от датчиков и приводов в одном месте
• Запитка заземляющего контура от основной шины в пульте управления
• Фиксация PE-проводов в модульных щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы оголённая часть провода была не менее 8 мм - меньше может не захватиться зажимом
• Затягивайте винт усилием 0,5 Нм - переусиливать нельзя, есть риск повредить пластик или контакт
• Если нужна защита от пыли/влаги - используйте эту клемму только внутри щита с классом защиты IP54 и выше
• Для частых демонтажей рекомендуется применять клеммы с быстроразъёмными механизмами - эта модель не предназначена для частого отсоединения
• Артикул 3209565 - это именно версия TWIN с двумя входами; если вам нужна одна клемма - выбирайте другую модель из серии PT
