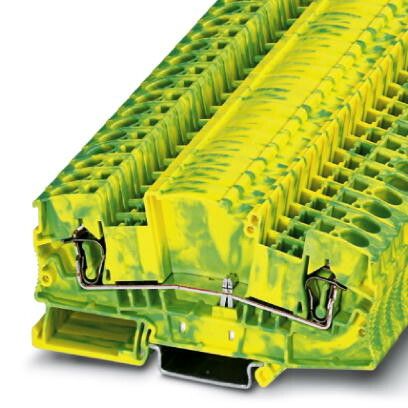

Клемма защитного провода STMED 6-PE | 3035726 Phoenix Contact

Клемма защитного провода STMED 6-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников в распределительных щитах и электроустановках. Артикул 3035726 обеспечивает безопасный контакт с жилой до 6 мм2, соответствует требованиям к системам TN-S и TT.

Назначение и область применения

Клемма защитного провода STMED 6-PE используется для подключения защитного заземляющего проводника (PE) в электрических установках. Применяется в силовых шкафах, распределительных устройствах, на промышленном оборудовании - там, где требуется надёжная и долговечная связь между корпусом оборудования и контуром заземления.

Технические характеристики

• Максимальное сечение провода: 6 мм2
• Тип контакта: винтовой зажим
• Материал токоведущих частей: медный сплав с оловянным покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Цвет: жёлто-зелёный (стандартный цвет для PE-проводников)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 80 А
• Степень защиты IP20

Совместимость и монтаж

STMED 6-PE совместима с одножильными и многожильными проводниками, зачищенными на длину 10–12 мм. Устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно закрепить клемму на рейке и затянуть винт отверткой. Не требует специальных инструментов. Подключаемый провод должен быть без изоляции в области зажима - допускается использование наконечников типа “штыревые” или “вилочные”, если они подходят по размеру.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 (устройства коммутационные для контрольных цепей)
• Соответствует EN 60204-1 (безопасность машин - электрическое оборудование)
• Имеет сертификат UL
• Защита от случайного прикосновения: класс II (изолированный корпус)

Преимущества

• Жёлто-зелёный цвет сразу указывает на функцию защитного проводника - снижает риск ошибок при обслуживании
• Устойчивый к вибрациям винтовой зажим сохраняет контакт даже в условиях промышленной нагрузки
• Высокая термостойкость материала корпуса позволяет работать при температуре до +100 C
• Фиксация на DIN-рейке происходит легко и надёжно - не выпадает при ударах или сотрясении

Ограничения применения

• Не предназначен для подключения гибких многожильных проводов без наконечников - возможна деформация жил
• Не рассчитана на работу во взрывоопасных средах (не имеет взрывозащиты Ex)
• Не следует использовать в местах постоянного воздействия воды или агрессивных химических веществ - степень защиты IP20 не обеспечивает герметичность
• Запрещено перегружать клемму током выше 80 А - это вызовет перегрев и повреждение контактов

Примеры использования

• Подключение корпуса ЧПУ-станка к шине заземления в электрощите
• Объединение защитных проводников нескольких насосов в одном распределительном щите
• Заземление рамы конвейера в пищевой промышленности
• Соединение экрана кабеля управления с заземляющей шиной

Практические советы

• Перед монтажом убедитесь, что сечение провода не превышает 6 мм2 - более толстый провод не войдёт в зажим
• При использовании наконечников выбирайте тип, который соответствует размеру отверстия клеммы - не используйте слишком большие или маленькие
• Проверяйте затяжку винта через 1–2 месяца после первого запуска системы - особенно в условиях вибраций
• STMED 6-PE можно использовать в паре с другими клеммами серии STMED - все элементы совместимы по форме и фиксации на рейке
• Артикул 3035726 - это именно защитная клемма; не путайте её с клеммами для нулевых проводников (N), которые имеют другой цвет и маркировку
