Клемма защитного провода UT 4-PE | 3044128 Phoenix Contact
Товарные предложения:
| Клемма защитного провода UT 4-PE Phoenix Contact 3044128 | 21.11.2024 | 92 шт. | 459,89 ₽ | шт. | от 1 дня |
Условия поставки клеммы защитного провода UT 4-PE | 3044128 Phoenix Contact
Купить 92 шт. клеммы защитных проводов ut 4-pe | 3044128 phoenix contact могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена клеммы защитного провода UT 4-PE | 3044128 Phoenix Contact зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Аналоги
Описание

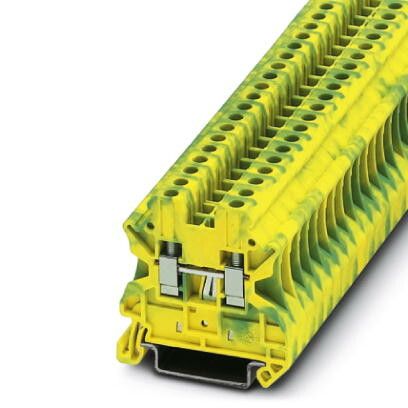

Клемма защитного провода UT 4-PE от Phoenix Contact - надежное решение для электрического соединения проводов. Она обеспечивает защиту и надежность подключения, благодаря своим особенностям и преимуществам.
- Цвет: Желто-зеленый
- Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм - обеспечивает удобную и надежную установку клеммы.
- Количество уровней: 1 - позволяет гибко настраивать подключение проводов.
- Тип электрич. соединения 1 и 2: Винтовое соединение - обеспечивает надежное и прочное крепление проводов.
- Материал изоляции корпуса: Термопласт - обеспечивает высокую степень защиты от внешних воздействий.
- Требуется торцевая пластина: Да - обеспечивает дополнительную защиту и удобство при монтаже.
- Возможно использование с функцией PEN: Нет - гарантирует безопасность и надежность работы клеммы.
- Высота (на мин. возможной высоте установки): 47.500 мм - компактный размер для удобной установки в ограниченном пространстве.
- Поперечн. сечение подключ. многопроволочного (гибкого) провода: 0.14 ... 1.5 мм² - позволяет подключать провода различного сечения с надежным контактом.
- Поперечн. сечение подключ. однопроволочного (жесткого) провода: 0.14 ... 6 мм² - обеспечивает возможность подключения проводов различного типа.
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником: 0.14 ... 4 мм² - позволяет удобно и надежно подключать тонкие провода с наконечниками.
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника: 0.14 ... 6 мм² - обеспечивает удобство подключения тонких проводов без использования наконечников.
Клемма защитного провода UT 4-PE от Phoenix Contact - надежное и удобное решение для электрического соединения проводов, обеспечивающее высокую степень защиты и надежность подключения.
Характеристики c описанием
Цвет:
Желто-зеленый
Цвет клеммных колодок указывает на их предназначение, стандарты безопасности и удобство идентификации в электрических схемах. Правильный выбор цвета может улучшить организацию проводки и повысить безопасность эксплуатации.
Серый цвет клеммных колодок часто используется для нейтральных проводов и в общих соединениях. Он является стандартным и универсальным, подходящим для большинства применений. Рекомендуется для использования в стандартных электрических схемах, где не требуется специальная маркировка.
Белый цвет клеммных колодок обычно используется для обозначения нейтральных проводов или для специальных целей, таких как контрольные цепи. Он обеспечивает хорошую видимость и контраст с другими цветами, что упрощает идентификацию в сложных схемах.
Синий цвет клеммных колодок традиционно используется для обозначения нулевых или нейтральных проводов в электрических схемах. Он помогает избежать путаницы с фазными проводами и улучшает безопасность монтажа и обслуживания.
Черный цвет клеммных колодок обычно используется для фазных проводов или для заземления в некоторых системах. Он обеспечивает четкую идентификацию и часто применяется в промышленных установках. Рекомендуется для систем, где требуется четкое разграничение фазных проводов.
Желто-зеленый цвет клеммных колодок используется исключительно для обозначения заземляющих проводов. Этот цвет является стандартом безопасности и помогает предотвратить ошибки при подключении проводов. Обязателен для использования в системах, требующих заземления.
Красный цвет клеммных колодок используется для обозначения фазных проводов или цепей с высоким напряжением. Он обеспечивает высокую видимость и предупреждает о потенциальной опасности. Рекомендуется для использования в цепях, где требуется четкая идентификация фазного напряжения.
Прозрачный цвет клеммных колодок позволяет визуально контролировать состояние контактов и соединений. Это удобно для проверки качества монтажа и обнаружения возможных дефектов без необходимости разборки. Рекомендуется для использования в системах, где важен визуальный контроль.
Желтый цвет клеммных колодок часто используется для обозначения фазных проводов в трехфазных системах или для специальных цепей. Он обеспечивает хорошую видимость и упрощает идентификацию в сложных схемах. Рекомендуется для использования в промышленных и коммерческих установках.
Оранжевый цвет клеммных колодок используется для обозначения цепей управления или сигнализации. Он помогает отличать эти цепи от основных силовых цепей, что упрощает обслуживание и ремонт. Рекомендуется для систем автоматизации и контроля.
Светло-серый цвет клеммных колодок используется для нейтральных или вспомогательных проводов. Он обеспечивает хороший контраст с другими цветами и упрощает идентификацию в сложных схемах. Подходит для использования в системах с высокой плотностью проводки.
Способ монтажа:
DIN-рейка (с Ω-профилем) 35 мм
Способ монтажа клеммных колодок определяет метод их крепления и установки в электрических шкафах и других монтажных конструкциях. Выбор способа монтажа влияет на удобство установки, надежность крепления и соответствие стандартам безопасности. Различные методы монтажа подходят для различных типов применения и условий эксплуатации. Важно учитывать совместимость с монтажной поверхностью и требования к устойчивости к вибрациям и механическим нагрузкам.">
Клеммные колодки, предназначенные для установки на DIN-рейку шириной 35 мм, соответствуют стандарту EN 60715. Этот способ монтажа обеспечивает надежное крепление и легкость замены элементов. Рекомендуется для применения в промышленных и коммерческих электрических шкафах.
Прямая установка предполагает крепление клеммных колодок непосредственно на монтажную поверхность без использования дополнительных крепежных элементов. Этот способ монтажа обеспечивает минимальную высоту установки, но может требовать более сложной подготовки монтажной поверхности.
Винтовой способ монтажа подразумевает использование винтов для крепления клеммных колодок. Этот метод обеспечивает надежное и прочное соединение, подходящее для условий с высокой вибрацией и механическими нагрузками. Рекомендуется для применения в тяжелых промышленных условиях.
Втычной способ монтажа позволяет быстро устанавливать и заменять клеммные колодки без использования инструментов. Этот метод удобен для систем, требующих частого обслуживания и модификаций. Однако он может быть менее устойчив к вибрациям по сравнению с винтовым креплением.
Клеммные колодки для установки на DIN-рейку обеспечивают стандартизированное и удобное крепление. Подходят для большинства промышленных и коммерческих применений, обеспечивая легкость монтажа и демонтажа.
Клеммные колодки, совместимые как с DIN-рейкой, так и с G-рейкой, обеспечивают большую гибкость в выборе монтажной системы. Это универсальное решение подходит для различных типов электрических шкафов и монтажных конструкций.
Клеммные колодки, предназначенные для установки на монтажные пластины или платы, обеспечивают компактное и организованное размещение в электрических системах. Этот способ монтажа подходит для применения в условиях ограниченного пространства.
Клеммные колодки с возможностью монтажа как на DIN-рейку, так и с использованием винтового крепления, предлагают гибкость в установке. Это позволяет адаптировать монтаж к различным условиям эксплуатации и требованиям к надежности крепления.
Клеммные колодки для установки на специальный профиль требуют наличия соответствующего монтажного элемента. Этот способ монтажа может быть использован в специализированных системах, где стандартные методы крепления не подходят.
Клеммные колодки для установки на DIN-рейку шириной 15 мм используются в системах, где требуется компактное размещение. Этот способ монтажа подходит для небольших электрических шкафов и распределительных устройств.
Количество уровней:
1
Количество уровней в клеммных колодках указывает на количество отдельных слоев или ярусов, на которых могут быть размещены электрические контакты. Это свойство критически важно для определения плотности монтажа и удобства подключения проводов в электрических схемах. Выбор количества уровней зависит от требований к пространству, сложности электрической схемы и удобства обслуживания.
Клеммные колодки с количеством уровней 0 обычно используются для специальных случаев или нестандартных решений, где традиционные уровни не применяются. Такие колодки могут быть полезны в специфических условиях, но требуют тщательного анализа перед выбором.
Клеммные колодки с одним уровнем являются наиболее простыми и распространенными. Они обеспечивают легкий доступ к каждому контакту и удобство монтажа. Рекомендуются для простых электрических схем и систем, где требуется минимальное количество подключений.
Клеммные колодки с двумя уровнями позволяют удвоить количество подключений на том же пространстве, что и однолинейные колодки. Они подходят для более сложных схем, где требуется большее количество подключений, но пространство ограничено. Рекомендуются для применения в компактных устройствах и панелях управления.
Клеммные колодки с тремя уровнями обеспечивают еще большую плотность монтажа и позволяют размещать большее количество проводов в ограниченном пространстве. Такие колодки подходят для сложных электрических схем и систем автоматизации, где требуется много подключений на ограниченной площади.
Клеммные колодки с четырьмя уровнями предлагают максимальную плотность монтажа, что позволяет интегрировать большое количество подключений в очень ограниченном пространстве. Они идеальны для высокоинтегрированных систем, где пространство является критическим фактором. Рекомендуются для сложных промышленных и автоматизированных систем.
Рабочая температура с:
-60 град.C
Рабочая температура с — это диапазон температур, в котором клеммные колодки могут нормально функционировать, сохраняя свои электрические и механические свойства. Этот параметр важен для обеспечения надежности и безопасности электрических соединений в различных условиях эксплуатации.
-60 град.C - Клеммные колодки, рассчитанные на такую низкую температуру, подходят для использования в экстремально холодных условиях, таких как арктические или высокогорные регионы. Важно учитывать, что материалы и конструкция должны быть специально разработаны для предотвращения хрупкости и разрушения при таких низких температурах.
-30 град.C - Подходят для использования в холодных климатических условиях, таких как северные регионы. Рекомендуется выбирать такие клеммные колодки для наружных установок в зимний период, чтобы избежать проблем с электрическими соединениями.
70 град.C - Эта температура является обычной для большинства стандартных условий эксплуатации. Клеммные колодки с таким значением могут использоваться в большинстве промышленных и бытовых приложений без риска перегрева.
85 град.C - Подходят для работы в условиях повышенных температур, таких как промышленные помещения с высоким тепловыделением. Выбор таких клеммных колодок обеспечивает надежность соединений при высоких нагрузках.
-20 град.C - Подходят для умеренно холодных условий эксплуатации. Рекомендуется для использования в регионах с мягкими зимами или в помещениях с незначительным охлаждением.
-40 град.C - Эти клеммные колодки подходят для суровых зимних условий и могут использоваться на открытых площадках в северных регионах. Важно выбирать материалы, устойчивые к низким температурам, чтобы избежать ухудшения свойств соединений.
-25 град.C - Подходят для использования в условиях умеренно холодного климата. Рекомендуется для наружных установок в регионах с мягкими зимами.
-45 град.C - Предназначены для эксплуатации в очень холодных условиях. Такие клеммные колодки должны быть изготовлены из материалов, устойчивых к низким температурам, чтобы обеспечить надежность соединений.
-99999 град.C - Значение является некорректным и, вероятно, представляет собой ошибку в данных. Рекомендуется проверить и исправить значение.
80 град.C - Подходят для использования в условиях повышенной температуры. Рекомендуется для промышленных приложений, где возможно значительное тепловыделение.
Ширина/Шаг подключения:
6.2 мм
Ширина/Шаг подключения (мм) — это расстояние между центрами соседних контактов в клеммной колодке. Этот параметр важен для обеспечения правильного соединения проводов и совместимости с другими компонентами электрической системы. При выборе клеммной колодки следует учитывать ширину/шаг подключения, чтобы гарантировать надежное и безопасное соединение, а также соответствие требованиям конкретного проекта. Замена клеммной колодки на модель с другим шагом подключения может потребовать изменения разводки проводов или использования адаптеров.
Тип электрич. соединения 1:
Винтовое соединение
Тип электрического соединения 1 определяет способ подключения проводов к клеммной колодке. От типа соединения зависит надежность, удобство монтажа и эксплуатационные характеристики устройства. Правильный выбор типа соединения важен для обеспечения стабильной работы электрической системы.
Винтовое соединение предполагает использование винтов для фиксации проводов в клеммной колодке. Это обеспечивает надежное и прочное соединение, однако требует регулярной проверки и подтягивания винтов для предотвращения ослабления контакта. Рекомендуется для стационарных установок с минимальной вибрацией.
Соединение с пружинным зажимом использует пружинный механизм для фиксации проводов. Это упрощает и ускоряет монтаж, обеспечивая стабильный контакт без необходимости дополнительного обслуживания. Идеально подходит для применения в условиях вибрации и частого обслуживания.
Болтовое соединение использует болты для фиксации проводов, обеспечивая очень прочный и надежный контакт. Это соединение требует больше времени на установку и регулярного обслуживания, но идеально подходит для мощных электрических систем и мест с высокой вибрацией.
Соединение путем прокалывания изоляции позволяет подключать провода без предварительного снятия изоляции. Это ускоряет процесс монтажа и уменьшает вероятность ошибок. Рекомендуется для систем с малой и средней нагрузкой.
Разъемное (штепсельное) соединение обеспечивает возможность быстрого разъединения и соединения проводов. Это удобно для систем, требующих частого обслуживания или модификации. Обеспечивает надежный контакт и легкость в использовании.
Плоский штекерный разъем обеспечивает быстрое и простое соединение проводов путем вставки плоского штекера в соответствующий разъем. Это соединение удобно для временных или часто изменяемых систем.
Зажимное (безвинтовое) соединение использует механизмы зажима для фиксации проводов. Это упрощает и ускоряет процесс установки, обеспечивая стабильный контакт без необходимости обслуживания. Подходит для большинства бытовых и промышленных применений.
Припаянный флажковый соединитель требует пайки проводов к клемме, что обеспечивает очень надежное и долговечное соединение. Рекомендуется для систем, где требуется минимизировать вероятность разъединения контактов.
Соединение путем прорезания изоляции позволяет подключать провода без снятия изоляции за счет прорезания изоляции специальными ножами. Это ускоряет монтаж и уменьшает вероятность ошибок. Подходит для систем с малой и средней нагрузкой.
Штепсельный зажим (конусный) обеспечивает надежное соединение путем вставки и фиксации провода в конусообразном зажиме. Это соединение удобно для быстрого монтажа и демонтажа, обеспечивая стабильный контакт.
Тип электрич. соединения 2:
Винтовое соединение
Тип электрического соединения 2 в клеммных колодках определяет способ подключения проводников ко второму контакту. Выбор типа соединения влияет на надежность, удобство монтажа и технические характеристики устройства.
Винтовое соединение предполагает использование винта для фиксации проводника. Это обеспечивает надежный контакт, но требует периодической проверки и подтягивания винтов для предотвращения ослабления.
Соединение с пружинным зажимом использует пружину для удержания проводника, обеспечивая постоянное давление и надежный контакт. Это упрощает монтаж и снижает необходимость в обслуживании.
Болтовое соединение схоже с винтовым, но используется болт для фиксации проводника. Это обеспечивает более прочное и устойчивое соединение, особенно для крупных проводников.
Разъемное (штепсельное) соединение позволяет быстро подключать и отключать проводники, что удобно для модульных систем и частых замен компонентов.
Соединение путем прокалывания изоляции не требует снятия изоляции с проводника, что ускоряет монтаж и снижает риск повреждения проводов. Однако такое соединение может быть менее надежным в долгосрочной перспективе.
Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Используется в системах, где требуется частое подключение и отключение.
Зажимное (безвинтовое) соединение использует механический зажим для фиксации проводника без винтов. Это упрощает и ускоряет монтаж, но может быть менее надежным для крупных проводников.
Штепсельный зажим (конусный) использует конусную форму для надежного удержания проводника. Обеспечивает хорошее контактное давление и стабильность соединения.
Соединение путем прорезания изоляции схоже с прокалыванием изоляции, но использует прорезание для создания контакта. Это также ускоряет монтаж, но требует тщательного контроля качества соединения.
Припаянный флажковый соединитель предполагает пайку проводника к клемме, обеспечивая очень надежное и стабильное соединение. Подходит для постоянных и критически важных соединений, но требует больше времени на монтаж и демонтаж.
Материал изоляции корпуса:
Термопласт
Материал изоляции корпуса клеммных колодок определяет их электрическую и механическую прочность, устойчивость к высоким температурам, химическим воздействиям и внешним механическим повреждениям. Выбор материала изоляции существенно влияет на долговечность и надежность работы клеммных колодок в различных условиях эксплуатации.
Термопласт — это пластик, который становится мягким при нагревании и твердеет при охлаждении. Он обеспечивает хорошую изоляцию и устойчивость к механическим повреждениям, но может деформироваться при высоких температурах. Рекомендуется для использования в условиях, где температура не превышает допустимые пределы для термопластов.
Полиамид (PA) — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации.
Полиэтилен — это гибкий и химически стойкий материал с хорошими изоляционными свойствами, но ограниченной устойчивостью к высоким температурам. Идеально подходит для применения в условиях умеренных температур и в средах с агрессивными химическими веществами.
Полипропилен (PP) — это легкий, прочный и устойчивый к химическим воздействиям материал, который также обладает хорошими изоляционными свойствами. Он устойчив к влаге и может использоваться в условиях, где требуется высокая химическая стойкость и умеренные температурные нагрузки.
Пластик — это общий термин, который может включать в себя различные виды полимерных материалов. Обычно обладает хорошими изоляционными свойствами и устойчивостью к механическим повреждениям, но конкретные характеристики зависят от типа пластика.
Поликарбонат (PC) — это прозрачный и очень прочный материал, который обладает отличными изоляционными свойствами и устойчивостью к высоким температурам и механическим воздействиям. Рекомендуется для использования в условиях, где требуется высокая прочность и термостойкость.
Керамика — это негорючий и химически инертный материал с отличными изоляционными свойствами и устойчивостью к очень высоким температурам. Идеально подходит для применения в условиях экстремальных температур и агрессивных химических сред.
Карболит — это прочный и термостойкий материал, который также обладает хорошими изоляционными свойствами. Он устойчив к воздействию химических веществ и может использоваться в тяжелых промышленных условиях.
Полиамид — это прочный и устойчивый к износу материал, который также обладает отличными изоляционными свойствами. Он устойчив к химическим воздействиям и может работать в широком диапазоне температур. Рекомендуется для использования в промышленных и тяжелых условиях эксплуатации.
Фибергласс (стеклопластик) — это материал, армированный стекловолокном, который обладает высокой прочностью, устойчивостью к механическим повреждениям и отличными изоляционными свойствами. Он также устойчив к высоким температурам и химическим воздействиям, что делает его идеальным выбором для тяжелых условий эксплуатации.
Количество клемм на уровень:
2
Количество клемм на уровень определяет, сколько проводников можно подключить к одному уровню клеммной колодки. Этот параметр важен для определения плотности монтажа и управляемости электрических соединений в распределительных шкафах и других электрических установках. Правильный выбор количества клемм на уровень позволяет оптимизировать пространство и обеспечивает надежность соединений.
Клеммные колодки с двумя клеммами на уровень подходят для простых электрических схем, где требуется подключение минимального количества проводников. Они обеспечивают легкость монтажа и обслуживания, но могут ограничивать возможности расширения системы.
Четыре клеммы на уровень предоставляют больше возможностей для подключения дополнительных проводников, что полезно в более сложных системах. Это значение является компромиссом между плотностью монтажа и удобством работы с проводниками.
Три клеммы на уровень обеспечивают баланс между компактностью и функциональностью. Они могут быть использованы в системах средней сложности, где требуется подключение нескольких проводников без чрезмерного увеличения размера колодки.
Клеммные колодки с одной клеммой на уровень используются в случаях, когда требуется минимальное количество соединений. Это может быть полезно для специализированных задач, где важна изоляция каждого проводника.
Шесть клемм на уровень позволяют подключать большее количество проводников, что полезно в сложных системах с высокой плотностью соединений. Они требуют более аккуратного монтажа и управления проводами, но обеспечивают значительную экономию пространства.
Пять клемм на уровень предлагают хороший баланс между количеством подключаемых проводников и удобством монтажа. Это значение подходит для систем средней и высокой сложности.
Восемь клемм на уровень обеспечивают высокую плотность монтажа и подходят для сложных электрических схем. Они требуют тщательного управления проводами и могут быть сложнее в обслуживании, но значительно экономят место.
Пятнадцать клемм на уровень используются в очень сложных системах, где требуется подключение большого количества проводников. Они обеспечивают максимальную плотность монтажа, но требуют высокого уровня аккуратности и опыта при установке и обслуживании.
Значение "0" указывает на отсутствие клемм на уровне, что может означать, что данный уровень не предназначен для подключения проводников или используется для других целей, таких как изоляция или резервирование.
Шестнадцать клемм на уровень представляют собой максимальное значение для клеммных колодок, обеспечивая чрезвычайно высокую плотность соединений. Это решение подходит для самых сложных и масштабных проектов, где требуется подключение большого количества проводников на ограниченном пространстве.
Требуется торцевая пластина:
Да
Свойство "Требуется торцевая пластина" указывает на необходимость использования торцевой пластины для правильной установки и функционирования клеммной колодки. Торцевая пластина обеспечивает механическую защиту и изоляцию открытых концов клеммной колодки, предотвращая случайные контакты и короткие замыкания, а также помогает поддерживать структурную целостность соединения.
Значение "Да" означает, что для данной клеммной колодки требуется установка торцевой пластины. Это необходимо для обеспечения безопасности и надежности электрического соединения. Торцевая пластина предотвращает возможные повреждения и короткие замыкания, которые могут возникнуть из-за открытых концов колодки. Рекомендуется обязательно использовать торцевую пластину, если это указано, чтобы избежать проблем в работе устройства и обеспечить соответствие нормам безопасности.
Значение "Нет" означает, что для данной клеммной колодки торцевая пластина не требуется. Это может быть связано с конструктивными особенностями колодки, которые обеспечивают достаточную защиту и изоляцию без необходимости использования дополнительной торцевой пластины. В таких случаях установка торцевой пластины не обязательна, что может упростить монтаж и снизить затраты.
Возможно использование с функцией PEN:
Нет
Свойство "Возможно использование с функцией PEN" указывает на способность клеммной колодки поддерживать соединение PEN-проводника (совмещенного защитного и нейтрального проводника). Это важно для обеспечения безопасного и корректного функционирования электрических систем, где требуется соединение PEN-проводника.
Клеммная колодка не поддерживает использование с функцией PEN. Это означает, что данная клеммная колодка не предназначена для соединения PEN-проводника, и использование ее в таких системах может привести к нарушениям в работе электрической сети и возможным опасностям. Рекомендуется выбирать такие клеммные колодки только для систем, где нет необходимости в соединении PEN-проводника.
Клеммная колодка поддерживает использование с функцией PEN. Это означает, что данная клеммная колодка специально разработана для безопасного и надежного соединения PEN-проводника. Использование таких клеммных колодок рекомендуется в электрических системах, где требуется соединение PEN-проводника, чтобы обеспечить надежность и безопасность работы сети.
Сечение однопроволочного проводника:
.14...6 кв.мм
Сечение однопроволочного проводника, измеряемое в квадратных миллиметрах (кв.мм), определяет площадь поперечного сечения проводника. Это важный параметр, который влияет на пропускную способность тока и тепловыделение. Правильный выбор сечения проводника обеспечивает надежную и безопасную работу клеммной колодки. Рекомендуется выбирать сечение проводника в соответствии с требованиями электрической нагрузки и стандартами безопасности. При замене проводника необходимо учитывать его сечение, чтобы избежать перегрева и возможных повреждений оборудования.
Высота минимально возможного монтажа:
46.9 мм
Высота минимально возможного монтажа — это минимальное расстояние в миллиметрах от монтажной поверхности до верхней точки клеммной колодки при установке. Этот параметр важен для обеспечения достаточного пространства для подключения проводов и инструментов, а также для предотвращения перегрева и обеспечения вентиляции. При выборе клеммной колодки необходимо учитывать высоту минимально возможного монтажа, чтобы убедиться, что она соответствует требованиям вашего проекта и доступному пространству. Замена клеммной колодки на модель с меньшей высотой может потребоваться в условиях ограниченного пространства, однако это может повлиять на удобство монтажа и обслуживание.
Высота (на мин. возможной высоте установки):
47.500 мм
Высота (на мин. возможной высоте установки) клеммной колодки указывает на минимальное расстояние от монтажной поверхности до верхней точки колодки в миллиметрах. Этот параметр важен для правильного монтажа в ограниченном пространстве, где высота установки может быть критическим фактором. При выборе клеммной колодки следует учитывать это значение, чтобы избежать проблем с установкой в местах с ограниченной высотой. Если высота установки превышает допустимые пределы, это может привести к неправильной работе устройства или невозможности его установки.
Сечение многопроволочного гибкого проводника:
.14...6 кв.мм
Сечение многопроволочного гибкого проводника (кв.мм) определяет площадь поперечного сечения проводника, состоящего из множества тонких проволок. Это свойство важно для оценки пропускной способности и допустимой токовой нагрузки проводника. Выбор сечения проводника должен соответствовать требованиям электрической схемы и нагрузке, чтобы избежать перегрева и возможных повреждений. При замене проводника необходимо подбирать аналогичное или большее сечение для обеспечения надежности и безопасности электрической системы.
Поперечн. сечение подключ. многопроволочного (гибкого) провода:
0.14 ... 1.5 мм²
Поперечное сечение подключаемого многопроволочного (гибкого) провода, измеряемое в квадратных миллиметрах (мм²), указывает на максимальный размер провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждений. При выборе клеммной колодки следует учитывать номинальное сечение провода, чтобы обеспечить соответствие электрическим и механическим характеристикам. В случае замены провода необходимо убедиться, что его поперечное сечение не превышает допустимое значение, указанное для данной клеммной колодки.
Поперечн. сечение подключ. однопроволочного (жесткого) провода:
0.14 ... 6 мм²
Поперечное сечение подключаемого однопроволочного (жесткого) провода, измеряемое в мм², указывает на максимальную площадь поперечного сечения провода, который может быть подключен к клеммной колодке. Это свойство важно для обеспечения надежного и безопасного соединения, так как использование провода с неподходящим сечением может привести к перегреву, повышенному сопротивлению и потенциальным отказам в работе. При выборе клеммной колодки необходимо учитывать это значение, чтобы убедиться, что подключаемый провод соответствует допустимому сечению. В случае замены провода следует использовать провод с тем же или меньшим сечением, чтобы избежать проблем с совместимостью и безопасностью.
Класс горючести материала изоляции в соответствии со стандартом UL57:
V0
Класс горючести материала изоляции определяет время, за которое материал гаснет после удаления источника зажигания, и его способность предотвращать распространение огня. Это свойство критически важно для обеспечения безопасности и надежности клеммных колодок в различных условиях эксплуатации.
Класс V0 означает, что материал изоляции гаснет в течение 10 секунд после удаления источника зажигания и не образует капель горящего материала. Это самый высокий уровень огнестойкости по стандарту UL57, обеспечивая максимальную безопасность и минимизируя риск возгорания. Рекомендуется для использования в условиях, где требуются высокие стандарты пожарной безопасности.
Класс V2 означает, что материал изоляции гаснет в течение 30 секунд после удаления источника зажигания, но может образовывать капли горящего материала, которые могут воспламенить ватный тампон. Это приемлемый уровень огнестойкости для многих промышленных применений, но не рекомендуется для использования в критически важных системах, где необходимы более строгие меры пожарной безопасности.
Класс V1 означает, что материал изоляции гаснет в течение 30 секунд после удаления источника зажигания и не образует капель горящего материала. Это средний уровень огнестойкости, который обеспечивает достаточную защиту в большинстве стандартных условий эксплуатации. Рекомендуется для использования там, где требуется баланс между огнестойкостью и другими эксплуатационными характеристиками.
Поперечн. сечение подключ. тонкопроволочного провода с наконечником:
0.14 ... 4 мм²
Поперечное сечение подключаемого тонкопроволочного провода с наконечником в клеммных колодках указывает на максимальный размер сечения провода, который может быть подключен к клеммной колодке, обеспечивая надежное электрическое соединение. Это значение измеряется в квадратных миллиметрах (мм²) и влияет на способность клеммной колодки пропускать ток без перегрева и потери проводимости. При выборе клеммной колодки важно учитывать это значение, чтобы соответствовать требованиям электрической цепи и предотвратить возможные повреждения или сбои в работе устройства. Рекомендуется использовать провода с сечением, точно соответствующим указанному значению или меньше, но не превышающим его.
Поперечн. сечение подключ. тонкопроволочного провода без наконечника:
0.14 ... 6 мм²
Поперечное сечение подключаемого тонкопроволочного провода без наконечника (мм²) определяет максимальный диаметр провода, который может быть безопасно и эффективно подключен к клеммной колодке. Это свойство критически важно для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения проводов. При выборе клеммной колодки необходимо учитывать это значение, чтобы соответствовать требованиям вашей электрической системы. Если провод имеет слишком большое сечение, его может быть сложно подключить, что может привести к ненадежному соединению. Если сечение слишком маленькое, это может вызвать перегрев и потенциальные риски для безопасности.
Сертификаты
BL08_W00534_19
NA91_W00066.19
AW72_W00013.19
Аналоги (1)
 | ВИНТОВОЙ С ЗАЗЕМЛЕНИЕМ СЕЧЕНИЕМ ПРОВОДА 6ММ2 2 ТОЧКИ ПОДКЛЮЧЕН | NSYTRV62PE Schneider Electric КЛЕММНИК APC | 34 шт. | ₽ | шт. | от 1 дня |
