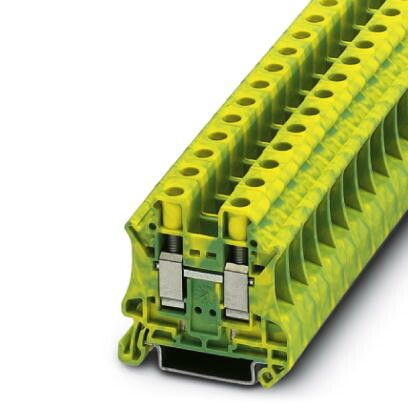

Клемма защитного провода UT 10-PE | 3044173 Phoenix Contact

Клемма защитного провода UT 10-PE от Phoenix Contact — надёжный элемент для заземления и зануления в распределительных щитах, смонтированный на DIN-рейке. Артикул 3044173 обеспечивает безопасное соединение защитных проводников сечением до 16 мм², соответствует требованиям безопасности и легко интегрируется в промышленные системы.

Назначение и область применения

Клемма защитного провода UT 10-PE предназначена для соединения защитных проводников (PE) в электроустановках. Она используется для заземления оборудования, металлических корпусов, шкафов и других токопроводящих частей, чтобы предотвратить поражение электрическим током. Подходит для установки в силовые, автоматизированные и распределительные щиты на объектах промышленной, жилой и коммерческой недвижимости.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейке шириной 35 мм
• Сечение проводника: 0,5–16 мм² (для одножильных и многожильных проводов)
• Шаг подключения: 10,2 мм — позволяет устанавливать рядом другие клеммы без перекрытия
• Количество клемм на уровне: 2 — два входа для подключения двух проводников
• Количество уровней: 1 — компактная одноступенчатая конструкция
• Рабочий температурный диапазон: от –60 °C до +80 °C — работает в экстремальных условиях
• Материал корпуса: термопласт с классом горючести V0 по UL57 — самозатухающий, не поддерживает пламя
• Цвет: желто-зелёный — стандартизованный цвет для защитных проводников
• Минимальная высота монтажа: 46,9 мм — учтите при проектировании плотности сборки щита

Совместимость и монтаж

Клемма UT 10-PE совместима со всеми типами DIN-реек 35 мм, используемых в промышленных щитах. Монтаж осуществляется путём защёлкивания на рейку — никаких инструментов не требуется. Для подключения проводов используются винтовые зажимы: достаточно ослабить винт, вставить проводник и затянуть моментом, достаточным для надёжного контакта. Не требует специальной подготовки проводов — можно использовать как одножильные, так и многожильные проводники. Убедитесь, что зачищенная часть провода не превышает глубины зажима — оптимально 8–10 мм.

Безопасность и стандарты

Изоляционный материал корпуса имеет класс горючести V0 по стандарту UL57 — при возгорании материал самостоятельно гаснет, снижая риск распространения пламени. Цвет желто-зелёный соответствует международному стандарту IEC 60445 для обозначения защитных проводников (PE). Клемма не содержит свинца и соответствует RoHS. Применяется в системах, где важна пожаробезопасность и соответствие нормам Электроустановочных правил (ПУЭ).

Преимущества

• Поддерживает одинаковый диапазон сечений для одножильных и многожильных проводов — универсальность при замене или модификации цепей
• Стандартный цвет и расположение клемм обеспечивают быстрое визуальное распознавание защитного провода
• Высокая механическая прочность корпуса — выдерживает вибрацию и удары в промышленной среде
• Работает при крайне низких температурах — подходит для холодных помещений, наружных щитов и морозостойких установок
• Фиксация на DIN-рейке исключает необходимость дополнительных креплений

Ограничения применения

• Не предназначен для подключения проводников сечением менее 0,5 мм² — контакт будет нестойкий
• Не рассчитана на постоянную нагрузку выше 16 мм² — использование более толстых проводов повредит зажим
• Не является разъединителем — нельзя отключать ток под нагрузкой; для этого нужны рубильники или автоматы
• Не следует применять в местах с химически активными парями (например, в кислотных производствах) — термопласт может деформироваться
• Один уровень — не подходит для многоуровневых решений без использования нескольких клемм

Примеры использования

• Заземление корпусов ЧПУ-станков в механическом цехе
• Объединение защитных проводов от нескольких датчиков в распределительном щите конвейера
• Подключение PE-проводника от шкафа управления насосной станции
• Сборка заземляющей шины в щите освещения на складском комплексе
• Монтаж в холодильных камерах благодаря рабочему диапазону до –60 °C

Практические советы

• Перед монтажом проверьте, что проводник полностью зачищен и не имеет окислов — особенно важно для медных многожильных проводов
• При использовании многожильных проводов рекомендуется запрессовать наконечник — это повысит долговечность контакта
• Учитывайте высоту монтажа (46,9 мм): при плотной компоновке щита оставьте минимум 10 мм свободного места сверху для доступа к винтам
• Для удобства обслуживания группируйте все PE-клеммы в одном месте щита — это ускоряет диагностику и ремонт
• Артикул 3044173 — точный идентификатор для закупки запасных клемм; сохраняйте его в списках комплектующих
