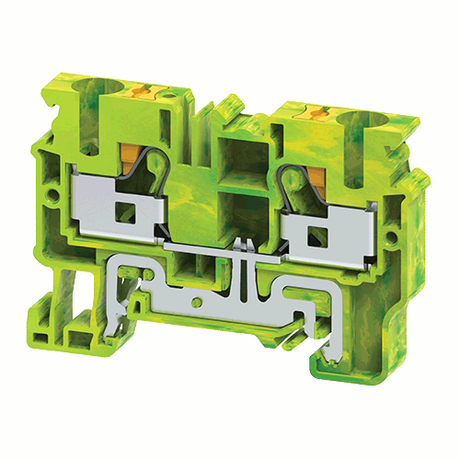

Клемма заземляющая 10 кв.мм push-in OptiClip CPG-10-PE-I-(0,5-10)-PEN - 331856 КЭАЗ

Клемма заземляющая push-in OptiClip CPG-10-PE-I-(0,5-10)-PEN от КЭАЗ - это надёжное решение для быстрого и безопасного заземления медных проводников в распределительных щитах. Устройство сочетает пружинный зажим, функцию PEN и компактную форму, что делает его удобным для монтажа на DIN-рейке.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-10-PE-I-(0,5-10)-PEN используется для создания электрического и механического соединения между медными проводниками и системой заземления. Подходит для установки в распределительных шкафах, щитах автоматизации, управления и силовой коммутации. Особенно эффективна там, где требуется частая замена или проверка заземляющих проводов - например, на производстве, в жилых комплексах или объектах инфраструктуры.

Технические характеристики

• Тип соединения: пружинный зажим push-in - без инструментов, просто вставьте провод
• Рабочее сечение провода: 0,5–10 мм2 - поддерживает тонкие и средние жилы
• Функция PEN: да - позволяет использовать одну клемму для совмещённого нулевого и заземляющего проводника
• Монтаж: на DIN-рейку или G-рейку - стандартная фиксация для промышленных щитов
• Ширина модуля: 8 мм - компактный шаг, позволяет уместить больше клемм в ограниченном пространстве
• Количество уровней: один - одноканальная, каждая клемма работает автономно
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для заземляющих проводников
• Класс горючести UL94: V0 - материал самозатухающий, повышает пожаробезопасность
• Положение подключения: сбоку - удобно для маршрутизации проводов в плотной сборке

Совместимость и монтаж

Клемма заземляющая push-in OptiClip CPG-10-PE-I-(0,5-10)-PEN совместима со всеми типами DIN-реек шириной 35 мм и G-реек. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или винтов. Чтобы подключить провод, введите его в гнездо до характерного щелчка. Отсоединение выполняется нажатием на рычаг освобождения - провод выйдет без усилий. Не требует предварительной зачистки изоляции, если провод имеет подходящую толщину. Проверяйте, чтобы жила была цельной, без многожильных концов, которые могут выпасть из зажима.

Безопасность и стандарты

Клемма выполнена из материалов с классом горючести UL94 V0 - не поддерживает горение и снижает риск возгорания внутри щита. Цветовая маркировка соответствует требованиям ГОСТ 31947 и IEC 60446. Применение функции PEN допускается только в системах TN-C-S, где ноль и земля объединены до точки разделения. После разделения PEN-проводник нельзя использовать как заземление - соблюдайте схему системы заземления вашего объекта.

Преимущества

• Быстрая установка - не нужны отвертки, гаечные ключи или пассатижи
• Стабильный контакт - пружинный механизм сохраняет давление даже при температурных колебаниях
• Защита от случайного отключения - провод не выскакивает при вибрации
• Чёткая визуализация состояния - цвет и форма позволяют сразу определить назначение клеммы
• Высокая плотность монтажа - 8 мм на модуль позволяют экономить место в щите

Ограничения применения

• Не подходит для алюминиевых проводов - только медные одножильные или многожильные с наконечником
• Максимальное сечение - 10 мм2; более толстые провода не войдут
• Не предназначен для постоянного переподключения - частое вставление/вынимание снижает срок службы зажима
• Не используйте в условиях повышенной вибрации без дополнительной фиксации проводов
• Функция PEN запрещена в системах TN-S после разделения N и PE - убедитесь, что ваша система соответствует нормам

Примеры использования

• Подключение заземляющих проводов к корпусам станков в цехе
• Объединение всех заземляющих контуров в этажном щите ЖК
• Создание общей шины PEN в распределительном пункте АВР
• Использование в щитах управления лифтами, конвейерами, насосными станциями

Практические советы

• Перед монтажом проверьте сечение провода - лучше всего работают провода 1,5–6 мм2; 10 мм2 требуют точного попадания в гнездо
• Если используете многожильный провод - обязательно примените наконечник, иначе жилы могут рассыпаться
• Не затягивайте провод силой - он должен входить свободно; если не входит - проверьте диаметр
• При групповом использовании нескольких клемм OptiClip CPG-10-PE-I-(0,5-10)-PEN - располагайте их с учётом доступа к рычагам освобождения
• Для обслуживания щита - пометьте каждую клемму этикеткой, особенно если используется PEN-функция
