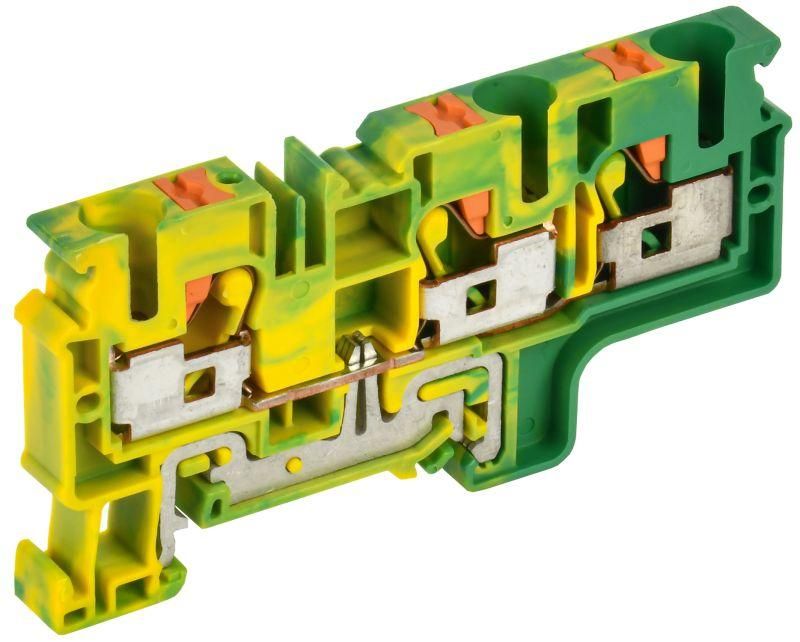

Колодка клеммная CP-MC-PEN земля 3 вывода 10мм2 | YCT22-03-3-K52-010 IEK

Колодка клеммная CP-MC-PEN земля 3 вывода 10 мм2 от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и желто-зелёной изоляции, она легко интегрируется в системы защиты по стандарту TN-S и соответствует требованиям к заземлению.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 3 вывода 10 мм2 используется исключительно для подключения заземляющих проводников. Она применяется в электрощитах жилых, промышленных и коммерческих объектах для организации равнопотенциального соединения. Подходит для систем TN-S и TT, где требуется объединение нескольких заземляющих проводов в одну точку без перегрузки клеммы.

Технические характеристики

• Количество контактов: 3 - возможность подключения трёх заземляющих проводов
• Сечение проводника: 0,5–10 мм2 - совместима с одножильными и многожильными проводами, включая провода с наконечниками
• Номинальное напряжение: 1200 В - обеспечивает безопасную работу даже при высоких импульсных нагрузках
• Способ монтажа: DIN-рейка 35 мм - фиксируется стандартным защёлкивающим механизмом
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Цвет: желто-зелёный - соответствие международному стандарту обозначения заземления
• Рабочая температура: от –40C до +85C - работает в условиях холодных помещений и нагреваемых шкафах
• Ширина: 8 мм - компактный размер, экономит место на рейке
• Установка замыкающей пластины: да - позволяет последовательно соединять несколько колодок для создания цепочки заземления

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 3 вывода 10 мм2 монтируется на стандартную DIN-рейку 35 мм. Для подключения:

• Одножильные провода и провода с наконечниками - вставляются прямо в зажим без предварительного ослабления
• Гибкие многожильные провода без наконечников - требуют нажатия кнопки освобождения перед введением провода; после вставки кнопка отпускается

Замыкающая пластина (шунт) устанавливается между контактами для создания непрерывной цепи заземления. Колодка совместима с другими элементами серии CP-MC, что позволяет собирать модульные группы заземления.

Безопасность и стандарты

Колодка соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Желто-зелёный цвет гарантирует визуальное отличие от фазных и нулевых проводников. Напряжение 1200 В обеспечивает запас прочности против скачков и помех. Применение в соответствии с ПУЭ и правилами заземления снижает риск поражения током.

Преимущества

• Отсутствие необходимости в отвертке - быстрое подключение и демонтаж
• Стабильный контакт благодаря пружинному механизму - минимизация риска ослабления соединения со временем
• Модульность - возможность установки нескольких колодок рядом с использованием перемычек
• Защита от случайного выдергивания - провод фиксируется механически, не выпадает при легком усилии
• Чёткая маркировка цветом - исключает путаницу при обслуживании

Ограничения применения

• Не предназначен для подключения фазных или нулевых проводников - только для заземления
• Не рекомендован для проводов сечением менее 0,5 мм2 - возможен слабый контакт
• Не следует использовать в средах с постоянной вибрацией без дополнительной фиксации - хотя зажим надёжный, экстремальные условия требуют проверки
• Не поддерживает автоматическое отключение - не является устройством защиты, только соединителем

Примеры использования

• Объединение заземляющих проводов от корпусов станков, шкафов управления и металлических трубопроводов в одном щите
• Подключение контура заземления в распределительных пунктах торговых центров и производственных линий
• Формирование общей точки заземления в частных домах при модернизации старой сети

Практические советы

• Перед подключением убедитесь, что сечение провода находится в допустимом диапазоне - 0,5–10 мм2. Провода больше 10 мм2 не войдут.
• Для многожильных проводов используйте наконечники - это увеличит срок службы контакта и уменьшит вероятность обрывов.
• При сборке нескольких колодок CP-MC-PEN подряд - всегда устанавливайте замыкающую пластину между каждым уровнем, чтобы сохранить целостность цепи.
• Проверьте плотность соединения: после вставки провода попробуйте слегка потянуть его - он не должен выходить.
• Артикул yct22-03-3-k52-010 - это конкретная модель. Убедитесь, что заказываете именно её, а не другие варианты серии CP-MC, которые могут иметь другое количество контактов или цвет.
