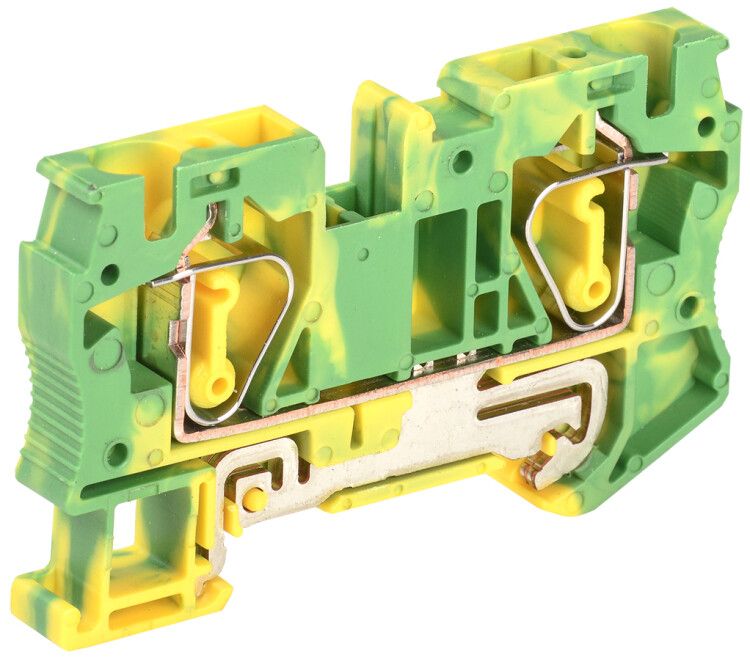

Клемма пружинная КПИ 2в-6-PEN | YZN21-006-K52 IEK

Клемма пружинная КПИ 2в-6-PEN от IEK — это надёжное решение для коммутирования нулевых и защитных проводников в распределительных шкафах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, она обеспечивает быстрый монтаж и долговечное соединение даже в условиях повышенной вибрации. Артикул yzn21-006-k52 соответствует требованиям промышленного оборудования.

Назначение и область применения

Клемма пружинная КПИ 2в-6-PEN предназначена для создания постоянного электрического соединения между проводниками в системах распределения энергии. Особенно эффективна там, где требуется выделить функцию PEN — объединённый нулевой и защитный проводник. Подходит для установки в силовых, автоматизированных и осветительных щитах. Часто применяется в промышленных шкафах, на станках, конвейерах, системах управления и в объектах ЖКХ.

Технические характеристики

• Номинальный ток: 52 А — способна работать с нагрузками до этого значения без перегрева
• Номинальное напряжение: 800 В — допустимо использование в сетях до 1000 В переменного тока
• Диапазон сечений: 0,5–10 мм² — подключает одножильные и многожильные провода, в том числе с наконечниками
• Способ монтажа: DIN-рейка 35 мм — легко фиксируется на стандартной рейке без инструментов
• Тип зажима: пружинный — исключает необходимость затяжки винтов, снижает риск человеческой ошибки
• Количество контактов: один, два вывода на уровне — позволяет соединить входящий и выходящий проводники
• Позиция соединения: сбоку — удобно для компактной сборки и последовательного подключения
• Рабочая температура: от –40 °C до +85 °C — работает в холодных помещениях и нагретых шкафах
• Цвет: желто-зелёный — стандартизированная цветовая маркировка для PEN-проводника
• Ширина: 8,2 мм — экономит место в шкафу, позволяет размещать несколько клемм рядом
• Класс воспламеняемости: V0 — материал самозагасает при возгорании, повышает пожарную безопасность
• Срок службы: 15 лет — рассчитана на длительную эксплуатацию без потери контактных свойств

Совместимость и монтаж

Клемма пружинная КПИ 2в-6-PEN устанавливается на DIN-рейку 35 мм стандартной формы. Для подключения достаточно вставить провод в зажим до упора — механизм срабатывает автоматически. Наличие механизма фиксации замыкающей пластины позволяет использовать её в цепях с несколькими уровнями, сохраняя целостность соединения. Максимально просто подключаются провода без наконечников — это особенно важно при ремонте или модернизации существующих систем. Также поддерживаются кабельные наконечники типа “пальчик” и “штыревые”. Не требует специального инструмента, кроме плоскогубцев для зачистки жил.

Безопасность и стандарты

Клемма выполнена из огнестойкого полиамида класса V0, что соответствует требованиям IEC 60947-7-1. Цветовое исполнение — желто-зелёный — соответствует ГОСТ Р 50462, гарантируя правильную идентификацию PEN-проводника. Конструкция исключает случайное выпадение проводов даже при механическом воздействии. Высокая степень защиты от внешних факторов делает её пригодной для работы в условиях запылённости и влажности, хотя прямое попадание воды не предусмотрено — IP-класс не указан, поэтому не рекомендуется для открытых площадок.

Преимущества

• Быстрая установка — не нужна отвертка, достаточно вставить провод
• Стабильный контакт — пружина равномерно распределяет усилие, не деформируя жилу
• Поддержка широкого спектра сечений — от тонких контрольных до мощных силовых проводов
• Высокая надёжность — срок службы 15 лет при соблюдении условий эксплуатации
• Цветовая маркировка — исключает путаницу при подключении PEN-проводников
• Компактность — всего 8,2 мм в ширину, позволяет плотно укладывать множество клемм

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — только медные
• Не имеет защиты от брызг и погружения — не используется вне закрытых шкафов
• Запрещено применять в цепях с частыми импульсными нагрузками выше 52 А — возможен перегрев
• Не следует использовать в местах с постоянным вибрационным воздействием свыше 10 г — может произойти ослабление контакта
• Не подходит для многократного демонтажа — после нескольких операций пружина теряет упругость

Примеры использования

• Объединение PE и N вводов в главном распределительном щите (ГРЩ)
• Разветвление PEN-проводника на группы освещения в административных зданиях
• Подключение защитного проводника к корпусу станка через DIN-рейку
• Создание последовательной цепи заземления в многоуровневых шкафах управления
• Монтаж в щитах автоматизации на пищевых производствах — благодаря устойчивости к химическим средам

Практические советы

• Перед подключением обязательно зачищайте жилы на 10–12 мм — недостаточная длина снижает надёжность
• Проверяйте глубину вставки — провод должен войти до упора; слышится характерный щелчок
• Для многожильных проводов используйте наконечники — они предотвращают распад жил при зажиме
• При использовании нескольких клемм подряд — убедитесь, что замыкающая пластина правильно установлена
• Не перегружайте клемму — максимальный ток 52 А не является запасом прочности, а предельным значением
• Для маркировки используйте фирменные пластинки IEK — они подходят по форме и не сдвигаются при вибрации
• При замене старой клеммы — проверьте состояние провода: окисление или перегрев могут потребовать замены участка
