Клемма заземляющая push-in OptiClip CPG-10-TRIPLET-PE-I-(0,5-10)-PEN | 331861 КЭАЗ

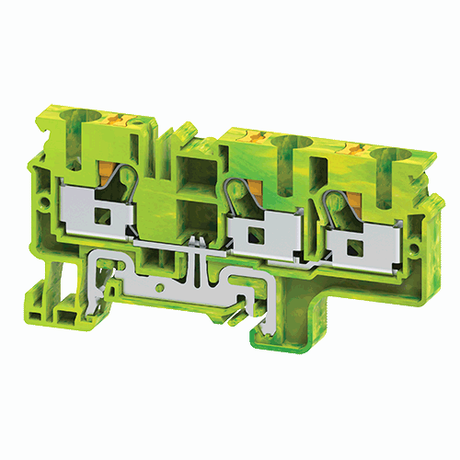

Клемма заземляющая push-in OptiClip CPG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ - это одноканальный заземляющий элемент с пружинным зажимом и функцией PEN, предназначен для быстрого и надёжного подключения медных проводников сечением 0,5–10 мм2 на DIN-рейку. Устройство применяется в распределительных щитах систем автоматизации управления, где важны скорость монтажа, устойчивость к вибрациям и чёткая маркировка.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ используется для создания защитного заземления (PE) и совмещённого нулевого провода (PEN) в электрических щитах. Подходит для установки в шкафах САУ, силовых распределительных устройствах, промышленном оборудовании и объектах жилищно-коммунальной инфраструктуры. Три выходных контакта позволяют одним устройством соединить несколько заземляющих проводников - например, от нескольких потребителей или модулей.

Технические характеристики

• Диапазон сечений проводников: 0,5 – 10 мм2 (медные жилы)
• Тип зажима: пружинный push-in - без инструментов
• Функция PEN: да - поддерживает объединённый ноль и заземление
• Способ монтажа: фиксация на DIN-рейке шириной 35 мм
• Количество контактов: один вход, три выхода
• Положение подключения: боковое - провода вводятся перпендикулярно к рейке
• Шаг подключения: 8 мм - соответствует стандартному шагу клеммных рядов
• Цвет: желто-зелёный - согласно IEC 60446, сразу идентифицирует заземляющую цепь
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве

Совместимость и монтаж

Клемма заземляющая push-in OptiClip CPG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения:

• Очистите конец провода от изоляции на 9–10 мм
• Нажмите кнопку-толкатель до упора
• Вставьте зачищенный провод до упора
• Отпустите кнопку - контакт фиксируется автоматически

Не требует отвертки, гаечного ключа или другого инструмента. Максимальная нагрузка - 10 мм2; более толстые провода не войдут. Все три выхода работают параллельно - потенциал выравнивается между ними.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов в распределительных сетях. Цветовая маркировка (жёлто-зелёный) и класс горючести V0 обеспечивают соответствие нормам безопасности EN 60204-1. Применение в условиях повышенной вибрации допущено благодаря улучшенной конструкции пружинного зажима.

Преимущества

• Монтаж без инструментов - экономия времени при сборке и обслуживании
• Кнопка-толкатель - удобна даже в ограниченном пространстве
• Виброустойчивый контакт - снижает риск ослабления соединения при работе оборудования
• Система маркировки - возможность наклеивать этикетки прямо на корпус для идентификации цепей
• Тройной выход - заменяет три отдельные клеммы, уменьшает занимаемую площадь на рейке

Ограничения применения

• Подходит только для медных проводников - алюминий и многожильные провода с опрессовкой не рекомендованы
• Максимальное сечение - 10 мм2; попытка вставить провод большего диаметра повредит механизм
• Не предназначен для постоянного погружения в жидкость - IP-класс не указан, использовать только внутри закрытых щитов
• Работает при температуре от -25C до +70C - не применять в экстремальных климатических условиях без защиты

Примеры использования

• Объединение заземляющих проводов от трёх частей станка в одном месте перед подключением к главной шине PEN
• Разветвление заземления в щите АСУ ТП - один вход от основной шины, три выхода к контроллерам, датчикам и исполнительным механизмам
• Замена старых болтовых зажимов в модернизируемом щите - позволяет ускорить работы и повысить надёжность

Практические советы

• Перед вставкой провода всегда проверяйте глубину зачистки - недостаточно зачищенная жила не будет надёжно зажата
• При использовании многожильного провода с опрессовкой - используйте только подходящие наконечники, плотно запрессованные без выпирающих проволочек
• При групповой установке нескольких таких клемм - соблюдайте минимальный интервал 8 мм между ними, чтобы не затруднять доступ к кнопкам
• Для долгосрочного сервиса - периодически проверяйте легкий люфт провода в зажиме; если есть - замените клемму
• Клемма заземляющая push-in OptiClip CPG-10-TRIPLET-PE-I-(0,5-10)-PEN КЭАЗ - идеальна для проектов, где важно минимизировать количество компонентов и время монтажа
