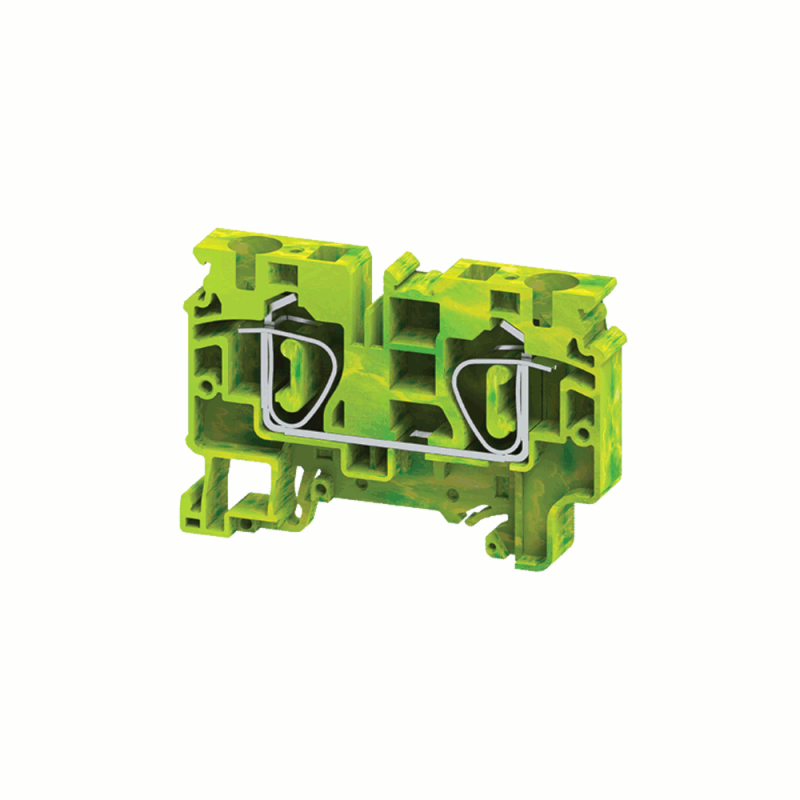

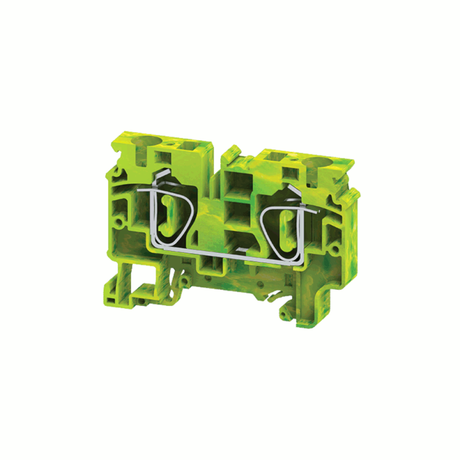

Клемма заземляющая 10 кв.мм пружинная OptiClip CXG-10-PE-(0,2-10) - 289762 КЭАЗ

Клемма заземляющая пружинная CXG-10-PE-(0,2-10) от КЭАЗ - это надежное решение для быстрого и безопасного подключения заземляющих проводников в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 10 мм2, обеспечивает долговечный контакт без инструментов.

Назначение и область применения

Клемма заземляющая пружинная CXG-10-PE-(0,2-10) используется для создания электрического и механического соединения между заземляющим проводником и шиной заземления на DIN-рейке. Применяется в распределительных шкафах, щитах автоматизации (САУ), силовых щитах, системах управления и других установках, где требуется надежное заземление.

Технические характеристики

• Диапазон сечений провода: 0,2–10 мм2 - подходит для тонких контрольных жил и основных заземляющих проводников;
• Тип зажима: пружинный - позволяет фиксировать провод без винтов, гаек или инструментов;
• Количество контактов: 2 - один вход для провода, один выход для перемычки на шину;
• Монтаж: на DIN-рейку или G-рейку - совместим со стандартными рейками шириной 35 мм;
• Цвет: желто-зеленый - соответствует требованиям ГОСТ Р 50462 для обозначения заземляющих проводников;
• Класс воспламеняемости V0 - материал самозатухающий, устойчив к возгоранию;
• Позиция подключения: сбоку - удобно для компактной сборки и доступа к соседним клеммам;
• Номинальное напряжение и ток: не указаны - применяется исключительно для заземления, не рассчитана на рабочий ток нагрузки.

Совместимость и монтаж

Клемма CXG-10-PE-(0,2-10) устанавливается на стандартную DIN-рейку (EN 60715) без дополнительных креплений. Для подключения:

• Отожмите рычаг зажима - он находится сверху или сбоку корпуса;
• Вставьте зачищенный провод до упора - глубина входа достаточна для максимального сечения 10 мм2;
• Отпустите рычаг - пружина плотно зажмет жилу;
• Подключите перемычку к второму контакту - можно использовать медную перемычку того же сечения или специальную шину заземления.

Не используйте инструменты для затяжки - перегрузка пружины повредит механизм. Убедитесь, что изоляция провода не попала в зажим - это снижает надежность контакта.

Безопасность и стандарты

Клемма выполнена из материалов с классом горючести V0, соответствует требованиям безопасности для внутреннего монтажа в электрощитах. Цветовое исполнение желто-зеленый соответствует ГОСТ Р 50462 для заземляющих проводников. Произведена компанией КЭАЗ - производителем, сертифицированным по ISO 9001.

Преимущества

• Быстрая установка - не требует отвертки или ключа;
• Стабильный контакт - пружинный механизм сохраняет давление даже при температурных колебаниях;
• Защита от случайного выдергивания - провод не выпадет при вибрации;
• Визуальный контроль - цвет и прозрачная крышка (при наличии) позволяют проверить правильность подключения;
• Высокая плотность сборки - два контакта на одном модуле экономят место на рейке.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только меди;
• Не рассчитан на рабочий ток выше 10 А - применять только для заземления, не для фазных или нулевых проводников;
• Максимальное сечение - 10 мм2; провода больше 10 мм2 не войдут в зажим, даже если они мягкие;
• Не рекомендовано использование во взрывоопасных средах - отсутствуют взрывозащитные сертификаты;
• Не следует использовать в условиях постоянного воздействия воды или химически активных паров - IP-класс защиты не указан.

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя к шине PE в щите управления;
• Объединение нескольких заземляющих проводов от станков, светильников и кожухов в единую точку на DIN-рейке;
• Разводка заземления в распределительном щите ЖКХ или офисного помещения;
• Формирование цепи защитного заземления в системах автоматизации на заводе.

Практические советы

• Перед подключением обязательно зачистите провод до голого металла - длина зачистки должна быть 8–10 мм;
• Используйте только одножильные или многожильные провода с опрессовкой - оголенные жилы без наконечника допустимы, но риск окисления выше;
• Проверяйте прочность контакта легким покачиванием провода после монтажа - он не должен двигаться;
• Если нужна большая емкость заземления - используйте несколько таких клемм, соединенных перемычками;
• Не путайте с клеммами для фазных проводов - отличаются цветом и маркировкой. CXG-10-PE-(0,2-10) всегда желто-зеленая.
