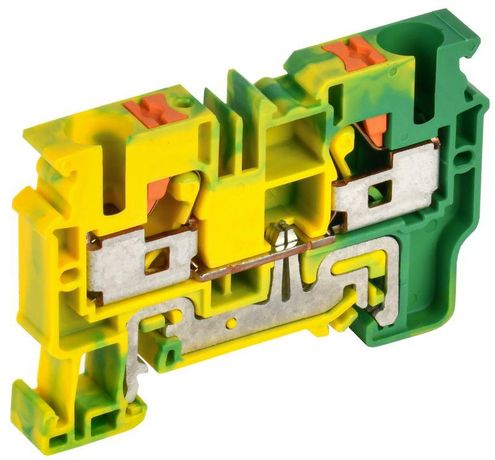

Колодка клеммная CP-PEN земля 10мм2 желто-зеленая | YCT21-00-K52-010 IEK

Колодка клеммная CP-PEN земля 10 мм2 желто-зеленая от IEK предназначена для надежного и быстрого подключения заземляющих проводов в распределительных щитах. Артикул yct21-00-k52-010 соответствует требованиям к цветовой маркировке земли и совместима с DIN-рейкой 35 мм.

Назначение и область применения

Колодка клеммная CP-PEN земля 10 мм2 желто-зеленая используется исключительно для подключения защитных заземляющих проводников (PE). Цвет желто-зеленый соответствует ГОСТ Р 50462 и международным нормам, что обеспечивает быструю визуальную идентификацию земли в электрощите. Применяется в распределительных устройствах жилых, промышленных и коммерческих объектов - например, в щитах освещения, автоматизации, станках, конвейерах и системах УЗО/АВДТ.

Технические характеристики

• Максимальное сечение провода: до 10 мм2 (гибкий многопроволочный)
• Минимальное сечение провода: 0,5 мм2
• Тип зажима: пружинный, безвинтовой (Push-In)
• Количество полюсов: 1
• Количество клемм на уровне: 2 (можно соединить два провода одного сечения)
• Ширина: 8 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Позиция подключения: сверху
• Рабочий температурный диапазон: от –40 C до +85 C
• Возможность установки замыкающей пластины: да (для последовательного соединения нескольких колодок)
• Цвет: желто-зеленый (стандарт PE)

Совместимость и монтаж

Колодка клеммная CP-PEN легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения:

• Для одножильного провода или провода с наконечником - просто вставьте его в зажим до упора; зажим зафиксирует провод автоматически.
• Для гибкого многопроволочного провода без наконечника - предварительно нажмите кнопку разблокировки, затем введите провод и отпустите кнопку. Это гарантирует плотный контакт и предотвращает повреждение жил.

Для создания цепочки заземления используйте комплектные перемычки (не входят в комплект) - они обеспечивают электрическую связь между соседними клеммными колодками CP-PEN. Каждая колодка имеет две точки подключения, что позволяет объединить два провода в одной точке без дополнительной ответвительной муфты.

Безопасность и стандарты

Колодка соответствует требованиям к цветовой маркировке заземления (GOST R 50462, IEC 60445): желто-зеленый цвет исключает путаницу с фазой или нулём. Материал корпуса - самозатухающий поликарбонат, устойчив к перегреву. Температурный диапазон –40…+85 C позволяет использовать её в условиях повышенной влажности, холодных помещениях и на открытых площадках внутри щита.

Преимущества

• Быстрая установка без инструментов - экономит время при монтаже и обслуживании.
• Надежный пружинный зажим снижает риск ослабления контакта из-за вибраций или термических циклов.
• Поддержка двух проводов на одну клемму - уменьшает количество элементов в щите.
• Возможность последовательного соединения через замыкающие планки - удобно для группового заземления.
• Стандартный цвет и компактная ширина (8 мм) - оптимизация пространства в щите.

Ограничения применения

• Не предназначен для подключения силовых фазных или нулевых проводников - только для заземления (PE).
• Не рекомендуется применять для проводов сечением менее 0,5 мм2 - возможен слабый контакт.
• Гибкие провода без наконечников требуют обязательного использования кнопки разблокировки - игнорирование этого правила может привести к плохому контакту или выходу из строя зажима.
• Не рассчитана на частые демонтажи - многократное подключение/отключение может снизить срок службы пружины.

Примеры использования

• Объединение всех металлических корпусов оборудования в одном щите через единую заземляющую шину.
• Подключение заземляющего провода от УЗО, АВДТ, розеток и светильников в квартирном щите.
• Создание заземляющей цепи на производстве - например, для станков, конвейеров, пультов управления.
• Формирование группы заземления в распределительном пункте с несколькими выводами.

Практические советы

• Перед подключением проверьте сечение провода - не допускайте превышения 10 мм2, даже если он кажется толще.
• Для гибких проводов всегда используйте кнопку разблокировки - это продлит жизнь зажиму и повысит надежность.
• Если требуется соединить более двух проводов - используйте несколько колодок CP-PEN с перемычками, а не пытайтесь запихнуть всё в один зажим.
• При сборке щита располагайте колодки рядом с другими заземляющими элементами - так проще выстроить логическую цепь и сэкономить место.
• Артикул yct21-00-k52-010 - это именно земля. Не путайте с аналогичными по форме клеммами других цветов (например, синими для N или черными для L).
