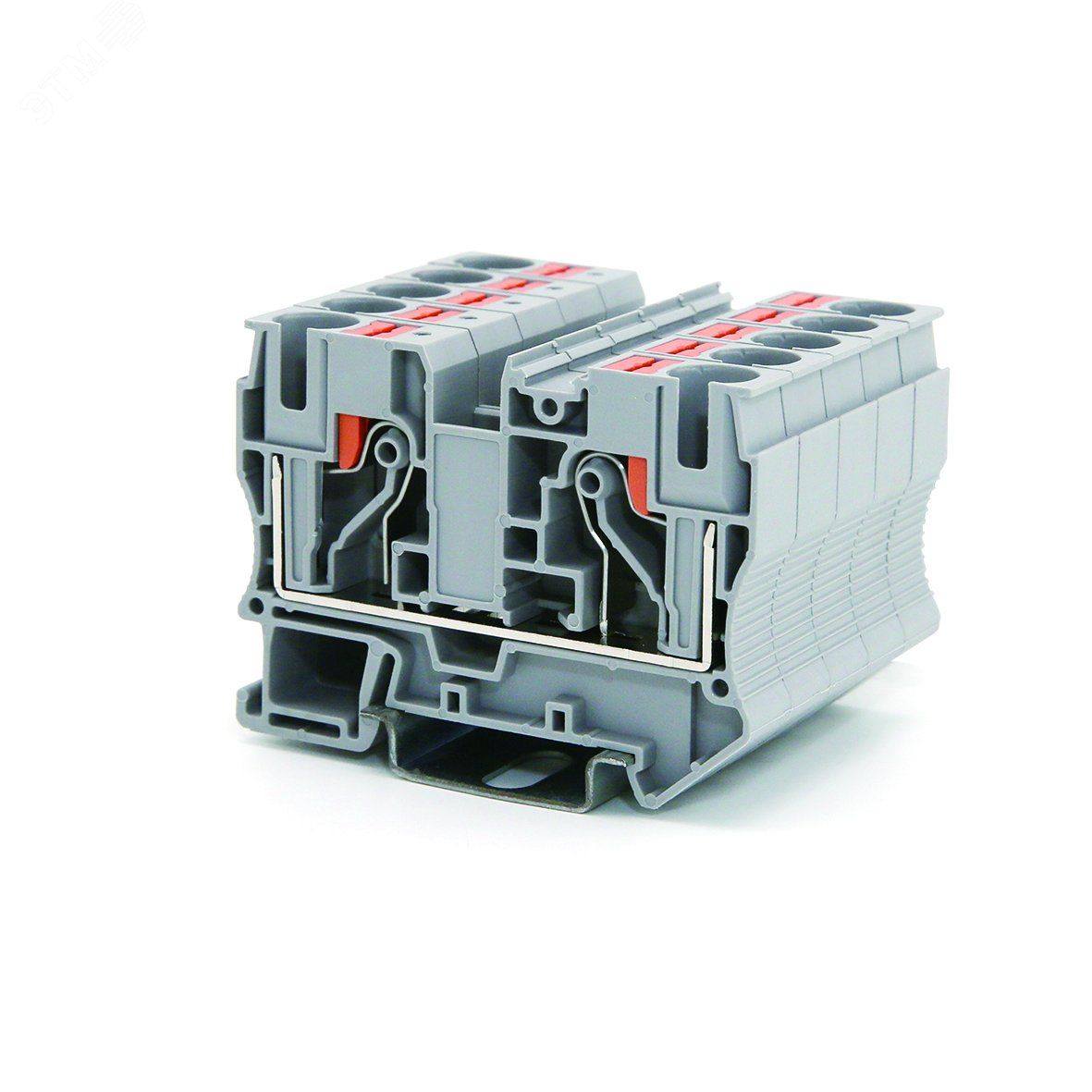

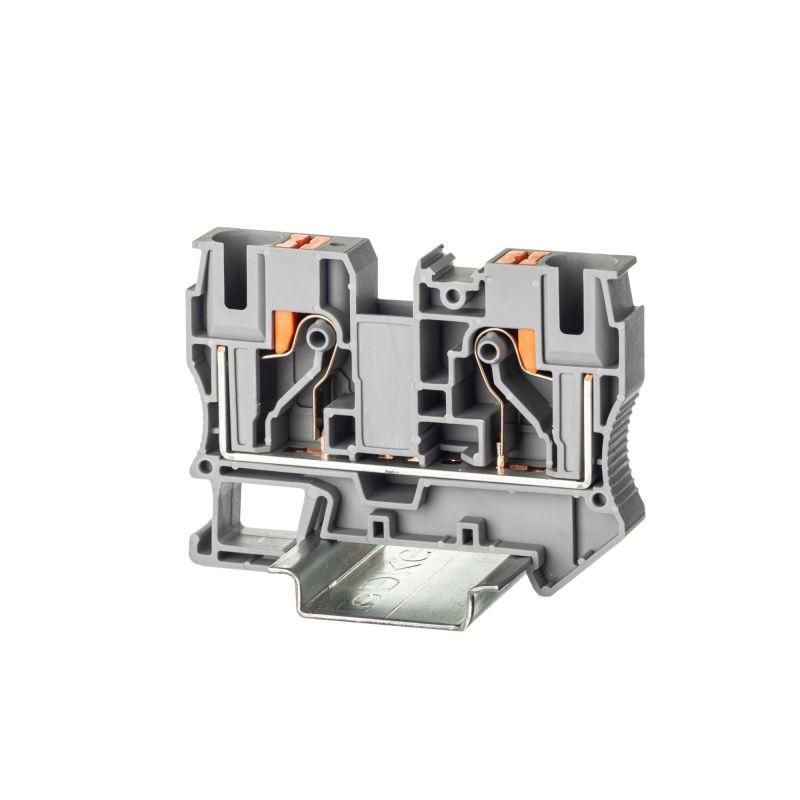

Клемма проходная , зажим push-in, 2 точки подключения, 10 кв.мм, серая - VPR-10-GY ДКС

Клемма проходная DKC (ДКС) vpr-10-gy — надёжное решение для быстрого и безопасного соединения проводов сечением до 10 мм² на DIN-рейке. Подходит для распределительных щитов, автоматизации и промышленного оборудования.

Назначение и область применения

Клемма vpr-10-gy используется для создания последовательных соединений между двумя проводниками — входным и выходным. Применяется там, где требуется частая перепроверка цепей, модификация схем или работа в условиях высокой плотности компонентов. Особенно удобна в системах управления, силовой разводке, станках, конвейерах и шкафах автоматики.

Технические характеристики

• Тип зажима: пружинный Push-in — вставка провода без инструментов
• Количество контактов: 2 (вход и выход)
• Диапазон сечений проводов: 0,5–10 мм² — поддерживает медные одножильные и многожильные провода
• Номинальный ток: 57 А — рассчитана на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 1000 В — допустимо применение в сетях до 1 кВ
• Рабочий температурный диапазон: -40...+105 °C — устойчива к экстремальным условиям, включая холодные помещения и нагрев от соседних элементов
• Ширина: 10,2 мм, высота: 51,3 мм — компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 — прочный, устойчивый к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) — самозагасающий материал, снижающий риск распространения пламени
• Цвет: серый — стандартизированная окраска для визуального отличия от других типов клемм
• Установка замыкающих пластин: да — позволяет создавать перемычки между несколькими клеммами без внешних проводов
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху — провода вставляются вертикально, что упрощает доступ и организацию трассировки

Совместимость и монтаж

Клемма vpr-10-gy совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA, Phoenix Contact, Weidmüller и другие. Устанавливается одним движением — просто защёлкивается на направляющие. Для подключения: нажмите кнопку-толкатель, введите провод до упора, отпустите кнопку — контакт надёжно фиксируется. Каждая клемма имеет два канала для установки заводских замыкающих пластин — можно соединить несколько единиц в цепь без лишних проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (UL-94): при возгорании материал самостоятельно гаснет, не поддерживая пламя. Номинальное напряжение 1000 В и рабочий ток 57 А обеспечивают запас по нагрузке даже в аварийных режимах. Защита от случайного прикосновения реализована через выступающую кнопку-толкатель — она предотвращает попадание посторонних предметов внутрь контакта.

Преимущества

• Быстрая установка — не требуются отвертки или обжимы
• Защита от ошибок — кнопка-толкатель исключает неверную вставку провода
• Стабильность контакта — пружинный механизм сохраняет давление на жилу при тепловых расширениях
• Поддержка многожильных проводов — без необходимости опрессовки
• Возможность сборки цепей с помощью перемычек — экономия места и времени
• Высокая долговечность — материал PA 6.6 не хрупкий, не деформируется при температурных колебаниях

Ограничения применения

• Не предназначен для проводов сечением более 10 мм² — превышение вызывает перегрев и потерю контакта
• Не рекомендовано использование с алюминиевыми проводами — возможна коррозия и потеря надёжности
• Запрещено использовать в средах с постоянным воздействием масел, растворителей или агрессивных паров — может повредиться изоляция
• Не следует применять в местах с вибрацией выше нормы без дополнительной фиксации — хотя зажим надёжный, длительная механическая нагрузка может ослабить контакт

Примеры использования

• Распределительный щит промышленного станка — соединение питания и сигнальных линий
• Автоматизация конвейера — передача сигналов между датчиками и контроллерами
• Электрошкаф HVAC — коммутация цепей нагрева и вентиляции
• Системы освещения — групповое управление светильниками через перемычки

Практические советы

• Перед вставкой удалите изоляцию на 8–10 мм — слишком длинная жила может задеть механизм внутри
• При использовании многожильных проводов слегка закрутите жилы руками — так они лучше войдут в зажим
• Проверьте надёжность контакта легким потягиванием после монтажа — если провод легко вынимается, повторите процедуру
• Для сборки цепей используйте оригинальные замыкающие пластины DKC — сторонние могут не подходить по форме
• При монтаже рядом с другими клеммами учтите ширину 10,2 мм — чтобы не перегрузить рейку
• Не применяйте инструменты для вдавливания провода — только пальцы и кнопка-толкатель
