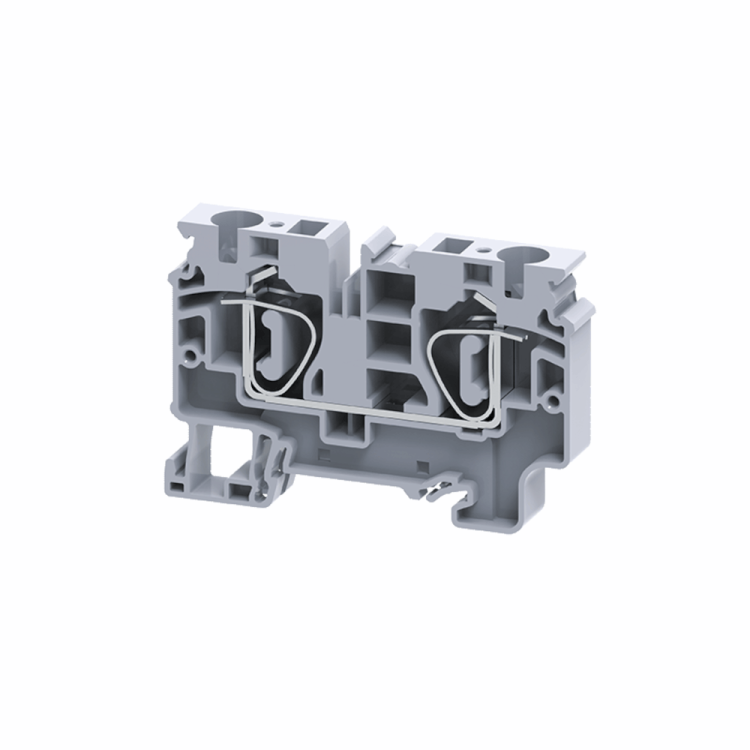

Клемма проходная 10 кв.мм пружинная OptiClip CX-10-I-57A-(0,2-10)-серый - 289717 КЭАЗ

Клемма проходная пружинная CX-10-I-57A-(0,2-10) 10 кв.мм серая от КЭАЗ Optima предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Эта модель обеспечивает прочное контактное соединение без инструментов, что особенно удобно при частом обслуживании или сборке панелей.

Назначение и область применения

Клемма проходная пружинная CX-10-I-57A-(0,2-10) 10 кв.мм серая используется для передачи тока между двумя точками в электрической цепи без перерыва. Подходит для подключения медных и многожильных проводов в силовых и слаботочных цепях. Применяется в комплектных распределительных устройствах (НКУ), автоматических выключателях, реле, преобразователях частоты и других модульных системах на DIN-рейке.

Технические характеристики

• Поперечное сечение провода: 0,2–10 мм2 (максимально допустимое - до 10 мм2, хотя заявленный диапазон производителя до 16 мм2 требует проверки совместимости с конкретной конструкцией клеммы)
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Тип зажима: пружинный - без винтов, фиксация происходит за счёт усилия пружины
• Способ монтажа: установка на DIN-рейку 35 мм через защёлку
• Количество контактов: два - вход и выход
• Ширина шага: 10 мм - позволяет плотную укладку рядом с другими клеммами
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, устойчив к возгоранию
• Цвет: серый
• Позиция подключения: сверху - провод вставляется вертикально
• Количество уровней: один - одноканальная клемма

Совместимость и монтаж

Клемма проходная пружинная CX-10-I-57A-(0,2-10) 10 кв.мм серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается путём защёлкивания - достаточно приложить усилие до характерного щелчка. Для отключения - потянуть рычаг зажима вниз, вставить провод, отпустить рычаг. Не требуется отвертка. Максимальное сечение провода - 10 мм2; использование проводов большего сечения (например, 16 мм2) не рекомендуется, так как может повредить механизм зажима или вызвать нагрев.

Безопасность и стандарты

• Класс воспламеняемости изоляции: V0 - соответствует требованиям UL 94, материал не поддерживает горение
• Изоляция выполнена из высококачественного полиамида, устойчивого к механическим нагрузкам и химическим воздействиям
• Номинальное напряжение 1000 В обеспечивает безопасную работу в сетях до 1 кВ

Преимущества

• Быстрая установка и демонтаж - не нужен инструмент
• Стабильное контактное давление - снижает риск ослабления соединения со временем
• Высокая надёжность при вибрациях и ударах - идеально для промышленного оборудования
• Плотная компактная конструкция - 10 мм шаг позволяет экономить место на рейке
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен оксидный слой, нарушающий контакт
• Запрещено использовать провода с сечением более 10 мм2 - даже если производитель указывает до 16 мм2, данная модель рассчитана именно на 10 мм2
• Не следует применять в условиях постоянного погружения в жидкость - IP-класс не указан, значит, защита только от брызг и пыли
• Не рекомендовано для частого подключения/отключения (более 5–10 раз в год) - срок службы пружины ограничен

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите управления
• Передача сигнала между реле и PLC в панели автоматизации
• Объединение нескольких проводов в одной точке цепи (например, заземление или ноль)
• Сборка распределительных шкафов на заводах, в насосных станциях, на конвейерах

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации - обычно 8–10 мм
• Используйте только цельные, не повреждённые провода - оголённые жилы должны быть целыми, без обрывов
• Проверьте надёжность соединения легким рывком после монтажа - если провод легко вытягивается, зажим не сработал
• При групповой установке нескольких клемм CX-10-I-57A-(0,2-10) 10 кв.мм серая соблюдайте минимальный зазор между ними - не менее 5 мм для теплоотвода
• Для контроля состояния соединения используйте термокамеру - перегрев указывает на плохой контакт
