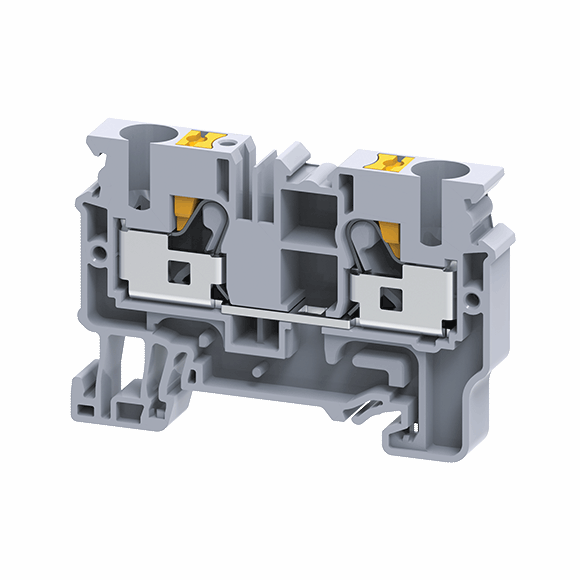

Клемма проходная OptiClip CP-10-I-57A 57А 0.5-10мм² push-in КЭАЗ (Курский электроаппаратный завод) 331842

Клемма проходная push-in 10 кв.мм (0,5-10) серая полиамид (PA) для DIN-рейки/G-рейки от КЭАЗ (арт. 331842) предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, она удобна как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Клемма проходная push-in 10 кв.мм (0,5-10) серая полиамид (PA) для DIN-рейки/G-рейki используется для создания постоянных электрических соединений между проводниками в силовых и слаботочных цепях. Применяется в комплектных устройствах распределения и управления (НКУ), автоматических выключателях, реле, преобразователях частоты и других модульных системах. Подходит для установки в промышленных, коммерческих и жилых объектах.

Технические характеристики

• Тип соединения: пружинный зажим push-in - без инструментов
• Диапазон сечений провода: 0,5–10 мм2 - поддерживает одножильные и многожильные провода
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Количество контактов: один вход и один выход (проходной тип)
• Количество уровней: 1
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Класс воспламеняемости: V0 - самозатухающий материал
• Положение подключения: боковое
• Направление кодирования: горизонтальное и вертикальное - позволяет гибко располагать клемму на рейке

Совместимость и монтаж

Клемма проходная push-in 10 кв.мм (0,5-10) серая полиамид (PA) для DIN-рейки/G-рейки фиксируется на стандартной DIN-рейке шириной 35 мм путём защелкивания. Для подключения провода достаточно вставить его в контактную часть до упора - зажим срабатывает автоматически. Для освобождения провода используйте кнопку-толкатель: нажмите её и вытащите провод. Монтаж возможен как в горизонтальном, так и в вертикальном положении - благодаря универсальному направлению кодирования. Установка занимает несколько секунд, не требует отверток или кримперов.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0, что соответствует требованиям UL94 и обеспечивает самозатухание при возгорании. Клемма рассчитана на работу при напряжении до 1000 В и токе до 57 А, что делает её безопасной для применения в большинстве промышленных сетей. Температурный диапазон –40…+85 C гарантирует стабильную работу даже в суровых условиях. Соответствует нормам IEC 60947-7-1 для клеммовых устройств.

Преимущества

• Подключение без инструментов - экономит время при монтаже и ремонте
• Кнопка-толкатель - позволяет легко извлекать провод без повреждения контакта
• Виброустойчивость - зажим сохраняет плотность соединения даже при вибрациях оборудования
• Система маркировки - есть место для этикеток, упрощает идентификацию цепей
• Высокая плотность сборки - компактный размер позволяет размещать много клемм на одной рейке

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,5 мм2 - риск плохого контакта
• Не рекомендуется использовать для многожильных проводов без наконечников при сечении более 6 мм2 - возможен перегрев из-за неравномерного распределения тока
• Запрещено применять в средах с повышенной химической агрессивностью - полиамид не устойчив к растворителям и маслам
• Не следует использовать в качестве замены для разъединителей - клемма не имеет функции отключения нагрузки

Примеры использования

• Подключение входных и выходных кабелей в частотных преобразователях
• Соединение проводов в щитах управления насосными станциями
• Распределение сигнала в системах автоматизации (PLC, датчики)
• Обвязка тепловых реле и контакторов в шкафах распределения
• Формирование групповых цепей в осветительных щитках

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная изоляция помешает зажиму
• Для многожильных проводов лучше использовать наконечники - особенно при сечении выше 4 мм2
• Проверьте плотность соединения после монтажа: попробуйте слегка потянуть провод - он не должен выйти
• Используйте маркировочные бирки сразу после установки - это сэкономит время при диагностике
• При установке нескольких клемм рядом убедитесь, что они ориентированы одинаково - так легче читать схему и выполнять обслуживание
• Клемма проходная push-in 10 кв.мм (0,5-10) серая полиамид (PA) для DIN-рейки/G-рейки от КЭАЗ (арт. 331842) совместима с другими изделиями серии Optima - можно собирать унифицированные системы
