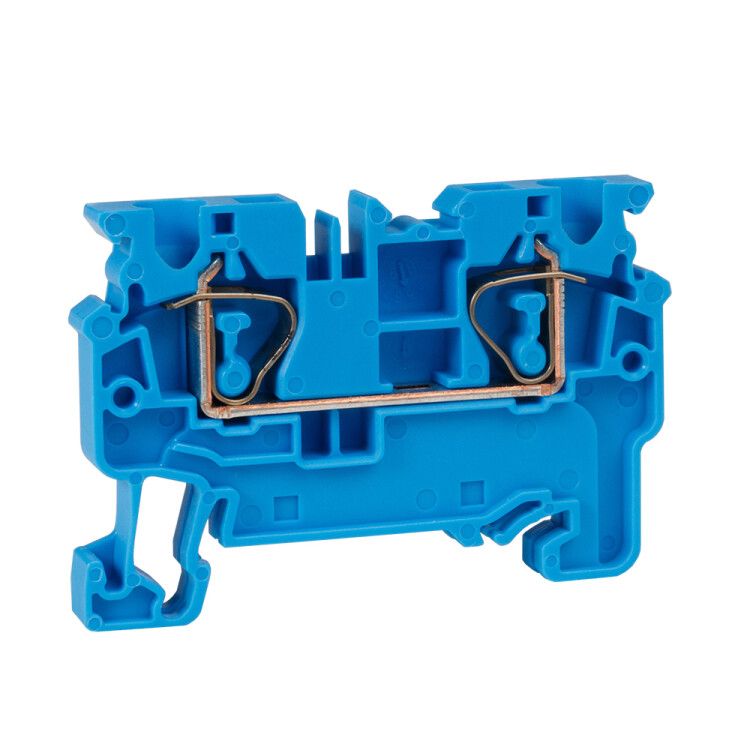

Клемма проходная 10 кв.мм пружинная OptiClip CX-10-I-BU-57A-(0,2-10)-синий - 289718 КЭАЗ

Клемма проходная пружинная 0.2–10 мм2 синяя OptiClip CX-10-I-BU-57A от КЭАЗ предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Эта модель обеспечивает прочный контакт без инструментов, подходит для силовых и слаботочных цепей, легко монтируется на DIN-рейку.

Назначение и область применения

Клемма OptiClip CX-10-I-BU-57A используется для создания проходных соединений между двумя точками в электрической цепи. Подходит для подключения медных и многожильных проводов в системах автоматизации, распределительных устройствах (НКУ), панелях управления, станках и конвейерах. Применяется как в силовых цепях, так и во вторичных - для сигналов, датчиков, реле.

Технические характеристики

• Диапазон сечений провода: 0,2 – 10 мм2
• Номинальный ток: 57 А
• Номинальное напряжение: до 1000 В
• Тип зажима: пружинный (безвинтовой)
• Количество контактов: 2 (проходной тип)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина одной ячейки: 10 мм
• Количество уровней: 1
• Рабочая температура: от -40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0
• Цвет: синий
• Позиция подключения: сверху
• Направление кодирования: горизонтальное и вертикальное

Совместимость и монтаж

Клемма OptiClip CX-10-I-BU-57A совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается путём защёлкивания - достаточно плотно прижать её к рейке до характерного щелчка. Для подключения провода необходимо нажать на рычаг зажима, вставить жилу до упора и отпустить рычаг. Многожильные провода рекомендуется обжимать наконечниками. Не требует затяжки винтами - исключает перегрев и ослабление контакта.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение. Соответствует требованиям безопасности для оборудования, работающего при напряжении до 1000 В. Температурный диапазон (-40…+85 C) позволяет использовать клемму в условиях сурового климата и высоких нагрузок.

Преимущества

• Быстрая установка - не нужен инструмент, достаточно рук
• Стабильный контакт даже при вибрациях благодаря пружинному механизму
• Защита от случайного выдергивания провода
• Высокая плотность компактного монтажа - 10 мм на одну клемму
• Устойчивость к перепадам температур и химическим воздействиям

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен оксидный налёт и потеря контакта
• Максимальное сечение - 10 мм2; для больших проводов требуется другая модель
• Запрещено применять в средах с постоянным погружением в жидкость - IP-класс защиты не указан, значит, не рассчитана на влагонепроницаемость
• Не следует использовать в цепях с импульсными токами выше 57 А длительно - риск перегрева

Примеры использования

• Подключение входных кабелей в распределительном шкафу
• Передача сигнала от датчика к контроллеру в автоматической линии
• Объединение нескольких проводов в одном месте (например, заземление или ноль)
• Сборка панели управления станком с частотным преобразователем

Практические советы

• Проверьте сечение провода перед подключением - превышение 10 мм2 может повредить механизм зажима
• Для многожильных проводов используйте обжимные наконечники - это увеличит срок службы контакта
• При сборке щита соблюдайте шаг 10 мм между клеммами - это гарантирует правильную установку и доступ к рычагам
• Синий цвет указывает на рабочую клемму - не путайте с другими цветами в серии (например, красный = питание, белый = земля)
• При необходимости замены - просто отожмите рычаг и вытяните провод. Не используйте плоскогубцы для вырывания - можно повредить корпус
