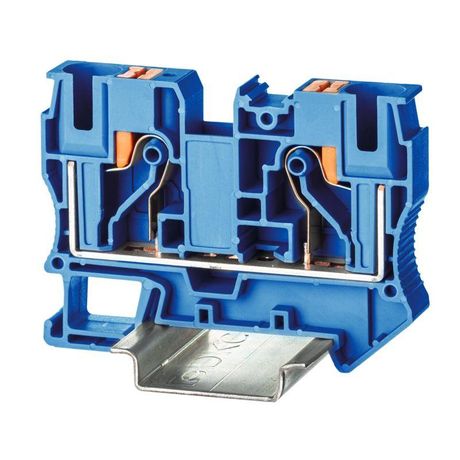

Клемма проходная , зажим push-in, 2 точки подключения, 10 кв.мм, синяя - VPR-10-BU ДКС

Клемма проходная DKC vpr-10-bu - надежное решение для быстрого и безопасного соединения проводов сечением до 10 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматизации и промышленного оборудования.

Назначение и область применения

Клемма проходная DKC vpr-10-bu используется для создания последовательного соединения между двумя проводниками без разрыва цепи. Применяется в силовых и управляющих цепях: в щитах управления, на станках, конвейерах, системах освещения и HVAC. Благодаря технологии Push-in, идеально подходит для частой замены или модификации проводки - особенно там, где важна скорость монтажа и минимизация человеческой ошибки.

Технические характеристики

• Тип зажима: пружинный Push-in - вставка провода без инструментов
• Количество точек подключения: 2 (вход и выход)
• Диапазон сечений проводов: 0,5–10 мм2 (медные одножильные и многожильные)
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 10,2 мм, высота: 51,3 мм, глубина: 67,7 мм
• Цвет корпуса: синий (стандарт для фазных/потенциальных цепей)
• Материал изоляции: термопласт PA 6.6 с классом горючести V0 (UL-94)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Поддерживает установку замыкающих пластин (перемычек) - два канала для соединения соседних клемм

Совместимость и монтаж

Клемма DKC vpr-10-bu совместима со всеми стандартными DIN-рейками 35 мм, включая OMEGA. Устанавливается одним движением - просто защелкивается на рейке. Для подключения провода: нажмите кнопку-толкатель, введите жилу до упора, отпустите кнопку. Контакт фиксируется автоматически. Отключение - аналогично: нажать кнопку, вытащить провод. Не требует отвертки, гаечного ключа или другого инструмента. Перемычки подходят любые стандартизированные для серий Push-in DKC.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал самозагасает после удаления источника пламени
• Изолирующий корпус соответствует требованиям IEC 60947-7-1
• Защита от случайного прикосновения: кнопка-толкатель предотвращает доступ к контактам при нормальной работе
• Устойчивость к перегреву: рабочая температура до +105 C позволяет использовать в нагретых средах

Преимущества

• Быстрая установка - монтаж без инструментов снижает время работы на 30–50%
• Надежная фиксация провода даже при вибрациях - пружинный механизм компенсирует тепловое расширение
• Визуальный контроль: синий цвет легко отличить от других клемм, что упрощает диагностику
• Поддержка перемычек - можно создавать цепочки из нескольких клемм без внешней шины
• Стандартизированная форма - совместима с другими изделиями серии Push-in DKC

Ограничения применения

• Не предназначен для многожильных проводов с опрессованными наконечниками - возможен риск плохого контакта
• Запрещено применять с алюминиевыми проводами - материал зажима рассчитан только на медь
• Не рекомендуется для постоянной нагрузки выше 57 А - превышение вызывает перегрев и деформацию
• Не следует использовать в условиях постоянного воздействия масел, растворителей или агрессивных химикатов - корпус PA 6.6 устойчив, но не ко всем средам

Примеры использования

• Распределительный щит: соединение входной фазы с несколькими автоматами через перемычки
• Конвейерная система: передача сигнала от датчиков к контроллеру без разрезания кабеля
• Осветительная арматура: параллельное подключение светильников в одной цепи
• Системы отопления: подключение терморегуляторов и исполнительных устройств

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 8–10 мм - слишком длинная жила может повредить внутренний механизм
• Для многожильных проводов слегка скрутите жилы перед введением - так они лучше фиксируются
• Проверьте плотность контакта: потяните провод легким усилием после монтажа - он не должен выйти
• При использовании перемычек выбирайте оригинальные детали DKC - сторонние могут иметь неверную форму и плохо фиксироваться
• Учитывайте габариты: ширина 10,2 мм позволяет разместить до 3 клемм на 35 мм DIN-рейки - планируйте плотность сборки заранее
