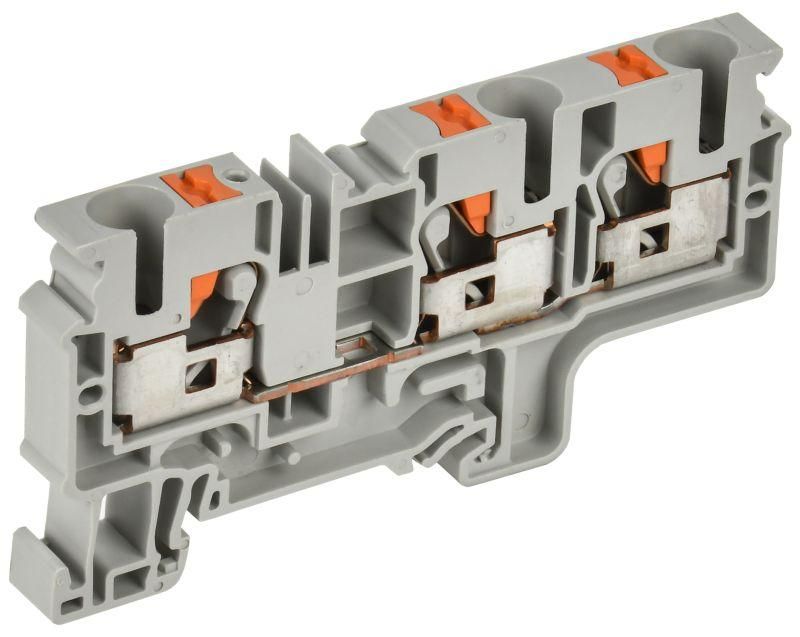

Колодка клеммная CP-MC 3 вывода 10мм2 серая | YCT22-00-3-K03-010 IEK

Колодка клеммная CP-MC 3 вывода 10 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов без инструментов. Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Колодка клеммная CP-MC 3 вывода 10 мм2 серая используется для создания однополюсных соединений между несколькими проводами в одном зажиме. Особенно удобна там, где требуется подключить несколько жил к одной точке - например, при организации уравнивания потенциалов, подводе питания к группе устройств или сборке цепей управления. Применяется в промышленной автоматике, панелях управления, силовых щитах, конвейерах и станках.

Технические характеристики

• Максимальное сечение провода: 0,5–10 мм2 (гибкий многопроволочный)
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Тип зажима: пружинный (Push-In)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество зажимов на один уровень: 1
• Количество выводов: 3 (вход + 2 выхода)
• Ширина корпуса: 8 мм
• Позиция подключения: сверху
• Рабочий температурный диапазон: от –40 C до +85 C
• Цвет: серый
• Поддерживает установку замыкающей пластины (для последовательного соединения нескольких колодок)

Совместимость и монтаж

Колодка клеммная CP-MC 3 вывода 10 мм2 серая совместима с любыми DIN-рейками стандарта EN 60715. Устанавливается защёлкиванием - просто вставьте её в рейку до характерного щелчка. Для подключения:

• Гибкий провод без наконечника: нажмите кнопку освобождения, введите провод до упора, отпустите кнопку.
• Провод с наконечником или одножильный: вставьте прямо - кнопку нажимать не нужно.
• Для соединения нескольких колодок друг с другом используйте комплектные перемычки (продаются отдельно).

Не требует отверток, кусачек или других инструментов - экономит время при монтаже и обслуживании.

Преимущества

• Быстрая установка - подключение без инструментов снижает риск ошибок и ускоряет работу.
• Высокая надёжность контакта благодаря пружинному механизму - исключает ослабление соединения со временем.
• Возможность подключения трёх проводов в одну клемму - избавляет от необходимости использовать ответвители или болтовые клеммы.
• Стойкость к широкому диапазону температур - работает даже в холодных помещениях и рядом с нагреваемыми элементами.
• Замыкающая пластина позволяет легко формировать цепочки из нескольких колодок - идеально для многоуровневых схем.

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,5 мм2 - возможен плохой контакт.
• Не рекомендуется для частого отсоединения/присоединения - механизм рассчитан на долговременную фиксацию.
• Не следует применять в средах с постоянным механическим воздействием (вибрациями, ударными нагрузками) без дополнительной защиты.
• При использовании с гибкими проводами без наконечников важно точно соблюдать сечение - перегрузка или недогрузка снижают надёжность.

Примеры использования

• Объединение трёх входящих фазных проводов в одно место перед автоматическим выключателем.
• Сборка цепи уравнивания потенциалов в щите - три провода PE подключены к одной клемме через перемычки.
• Подключение сигнальных проводов от датчиков к контроллеру в одном месте без разветвителей.
• Формирование шины питания в распределительной коробке - несколько колодок CP-MC соединяются последовательно.

Практические советы

• Перед подключением проверяйте сечение провода - он должен попадать в диапазон 0,5–10 мм2. Кабели меньше 0,5 мм2 лучше использовать с наконечниками.
• При работе с гибкими проводами всегда используйте кнопку освобождения - иначе жила может не войти глубоко и вызвать перегрев.
• Для длинных цепочек из нескольких колодок CP-MC 3 вывода 10 мм2 серая следите за общей нагрузкой - суммарный ток не должен превышать 57 А на каждую клемму.
• При монтаже в плотных щитах учтите ширину 8 мм - можно размещать до 12 таких колодок на метре DIN-рейки.
• Артикул yct22-00-3-k03-010 соответствует именно этой модели - при закупке запасных частей или перемычек указывайте его.
