Клемма с 3-мя контактами push-in 10 кв.мм OptiClip СP-10-TRIPLET-I-BU-синий - 331853 КЭАЗ

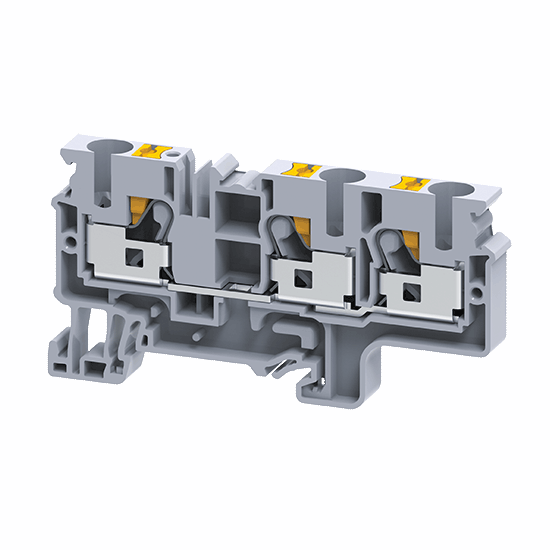

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I-BU синий - это проходная клемма с пружинным зажимом, предназначенная для быстрого и надёжного соединения трёх проводников в одном устройстве. Бренд КЭАЗ предлагает эту модель для монтажа на DIN-рейку в распределительных щитах систем автоматизации, где важны компактность, скорость подключения и устойчивость к вибрациям.

Назначение и область применения

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I-BU синий используется для создания электрических соединений между проводниками в распределительных шкафах, щитах управления и автоматических системах. Подходит для подключения силовых и слаботочных цепей с напряжением до 1000 В. Часто применяется в промышленном оборудовании: станках, конвейерах, системах освещения, ЛАТРах, пультах управления. Электрическая связь всех трёх контактов позволяет использовать её как точку ответвления или распределения тока без дополнительных перемычек.

Технические характеристики

• Количество контактов: 3 (электрически связаны внутри)
• Тип зажима: пружинный push-in - подключение без инструментов
• Диапазон сечений провода: 0,5–10 мм2 (медные однопроволочные и многожильные)
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В AC
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0 (не поддерживает горение)
• Цвет: синий - визуальная идентификация и цветовое кодирование
• Способ монтажа: фиксация на DIN-рейку (стандарт 35 мм)
• Позиция подключения: боковая - удобно для группового монтажа
• Количество уровней: один - не требует вертикального выстраивания
• Кодировка: горизонтальная и вертикальная - совместима с различными схемами разводки

Совместимость и монтаж

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I-BU синий устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения провода достаточно зачистить жилу на 9–10 мм, вставить её в гнездо до упора - зажим сработает автоматически. Отключение выполняется нажатием на специальную кнопку: она высвобождает пружину, и провод легко извлекается. Монтаж возможен в любом положении - клемма не требует ориентации “вверх” или “вниз”. Учитывайте, что ширина устройства составляет 0 мм - это значит, что клеммы можно устанавливать вплотную друг к другу без зазора, экономя место в щите.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал самозатухающий, соответствует требованиям IEC 60695-11-10
• Изоляция выполнена из прочного полиамида, устойчивого к перегреву и химическим воздействиям
• Номинальное напряжение 1000 В обеспечивает безопасную работу в сетях среднего и высокого потенциала
• Рабочий диапазон температур (-40…+85 C) допускает применение в холодных помещениях и нагретых зонах оборудования

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Кнопка отсоединения - исключает риск повреждения провода при демонтаже
• Виброустойчивость - зажим сохраняет контакт даже при постоянных механических колебаниях
• Трёхканальный дизайн - заменяет три отдельные клеммы, снижает количество элементов в щите
• Система маркировки - позволяет наносить этикетки прямо на корпус для идентификации цепей
• Высокая плотность подключений - оптимальна для компактных щитов и сложных схем

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - только медные
• Не рекомендовано использование в условиях постоянного погружения в жидкость - IP-класс не указан, герметичность не гарантируется
• Запрещено превышать максимальное сечение 10 мм2 - перегрузка вызывает перегрев и выход из строя
• Не подходит для частых подключений/отключений - рассчитана на долговременную эксплуатацию, не на оперативное коммутирование
• Не имеет встроенной индикации - требуется внешнее решение для контроля целостности цепи

Примеры использования

• Распределение фазы L1 на три входа контроллера в щите САУ
• Объединение трёх датчиков температуры в одну точку перед модулем ввода
• Создание общей точки заземления для нескольких потребителей
• Передача сигнала от одного термореле к трём исполнительным механизмам
• Сборка распределительной группы в щите освещения с несколькими контурами

Практические советы

• Защитите конец провода от оголённых жил - используйте наконечники, если провод многожильный и мягкий
• Проверьте глубину зачистки: слишком длинная жила может задеть соседние контакты; слишком короткая - плохо войдёт в зажим
• При групповой установке нескольких таких клемм - соблюдайте порядок: синий цвет помогает отличить фазы от нулей
• Не затягивайте провод пассатижами - он не нуждается в усилии, зажим работает автоматически
• Для сервисного обслуживания всегда используйте кнопку отключения - так вы продлеваете срок службы механизма
• Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I-BU синий от КЭАЗ хорошо сочетается с другими изделиями серии OptiClip - можно формировать единые блоки подключения
