Клемма с 3-мя контактами push-in 10 кв.мм OptiClip СP-10-TRIPLET-I-серый - 331852 КЭАЗ

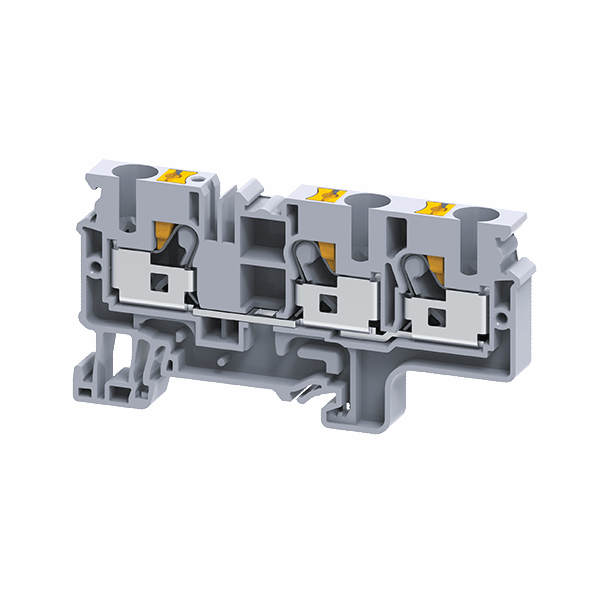

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I серая - это проходная клемма с пружинным зажимом, предназначенная для быстрого и надёжного соединения трёх проводников в одном устройстве. Бренд КЭАЗ предлагает эту модель для компактной сборки электрических цепей в щитах автоматизации, где важны скорость монтажа и устойчивость к вибрациям.

Назначение и область применения

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I серая используется для создания электрических соединений в распределительных шкафах, щитах управления и системах автоматизации. Подходит для подключения одножильных и многожильных медных проводов сечением от 0,5 до 10 мм2. Электрическая связь между всеми тремя контактами позволяет использовать её как точку ответвления или распределения сигнала/питания. Применяется в промышленном оборудовании, конвейерах, станках, системах освещения и автоматики.

Технические характеристики

• Количество контактов: 3 (электрически связаны между собой)
• Тип зажима: пружинный push-in - подключение без инструментов
• Диапазон сечений провода: 0,5–10 мм2
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В AC
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0 (самозатухающий)
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Количество уровней: 1
• Позиция подключения: сбоку
• Кодирование: горизонтальное/вертикальное - совместимо с другими клеммами OptiClip

Совместимость и монтаж

Клемма с 3-мя контактами push-in 10 кв.мм OptiClip CP-10-TRIPLET-I серая монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в гнездо до упора - зажим срабатывает автоматически. Отключение выполняется нажатием на специальную кнопку, которая высвобождает проводник. Устройство совместимо с другими клеммами серии OptiClip, что позволяет собирать модульные блоки. Диаметр входного отверстия рассчитан на провода сечением до 10 мм2 - не используйте более толстые жилы.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 - материал не поддерживает горение. Номинальное напряжение 1000 В соответствует требованиям для промышленных сетей. Работает в условиях повышенной влажности и перепадов температур. Соответствует нормам безопасности для оборудования, установленного внутри распределительных щитов.

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Кнопка отсоединения - безопасное и контролируемое отключение провода
• Виброустойчивость - надёжный контакт даже при работе оборудования с вибрацией
• Трёхканальная конструкция - снижает количество клемм в щите, повышает плотность сборки
• Система маркировки - удобно подписывать каждый канал для диагностики

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - только медные
• Запрещено применять с проводами сечением менее 0,5 мм2 - возможен плохой контакт
• Не рекомендуется для частых переподключений - пружинный механизм имеет ограниченный срок службы циклов
• Не подходит для внешних установок без защиты - хотя IP-класс не указан, корпус не герметичен
• Не содержит индикацию состояния - требуется внешнее решение для контроля целостности цепи

Примеры использования

• Распределение фазы L1 между тремя реле в щите управления насосом
• Объединение трёх датчиков температуры в одну точку перед PLC
• Создание общего нулевого провода (N) для группы потребителей в распределительной коробке
• Подключение трёх выходов одного преобразователя частоты к различным нагрузкам

Практические советы

• Перед вставкой провода удалите изоляцию точно на 9–10 мм - слишком длинная зачистка может вызвать замыкание
• Используйте только цельные провода - не вставляйте многожильные с плохо запрессованной оплеткой
• Проверьте прочность соединения легким рывком после монтажа - если провод выскакивает, проверьте сечение и качество зачистки
• При групповой установке нескольких таких клемм ориентируйте их одинаково - так проще читать маркировку и выполнять обслуживание
• Для сложных схем используйте эти клеммы как переходные точки, а не как основные коммутирующие элементы - они не рассчитаны на частые операции включения/выключения
