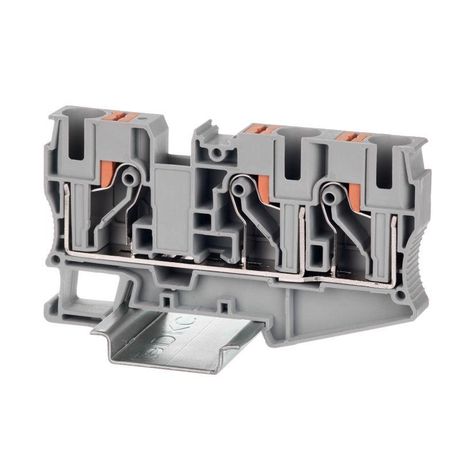

Клемма проходная , зажим push-in, 3 точки подключения, 10 кв.мм, серая - VPR-10-TWIN-GY ДКС

Клемма проходная DKC (ДКС) vpr-10-twin-gy - надёжное решение для быстрого и безопасного соединения трёх проводников на DIN-рейке. Подходит для распределительных щитов, автоматизации и промышленного оборудования, где важны скорость монтажа и устойчивость к перепадам температур.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения трёх проводов в цепях управления, силовой разводки и распределения электроэнергии. Благодаря технологии Push-in, её применяют там, где требуется частая перестановка или обслуживание - например, в пультах управления, станках, конвейерах, системах освещения и HVAC. Клемма vpr-10-twin-gy особенно удобна в условиях ограниченного пространства благодаря компактным габаритам.

Технические характеристики

• Тип зажима: пружинный Push-in - без инструментов, просто вставьте провод
• Количество контактов: 3 - три отдельных входа/выхода на одной клемме
• Диапазон сечений провода: 0,5–10 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 57 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 1000 В - подходит для сетей до 1 кВ
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие помещения
• Ширина: 10,2 мм, высота: 51,3 мм - компактный форм-фактор
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим повреждениям и химикатам
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал, снижает риск распространения пламени
• Цвет: серый - стандартизированная окраска для визуального различения
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Поддержка перемычек: два канала для вставных соединителей - можно легко связать несколько клемм между собой

Совместимость и монтаж

Клемма vpr-10-twin-gy совместима со всеми стандартными DIN-рейками 35 мм, включая OMEGA и другие популярные бренды. Установка занимает секунды: просто защёлкните клемму на рейку. Для подключения провода нажмите кнопку-толкатель, введите жилу до упора и отпустите - контакт надёжно фиксируется. Отключение происходит аналогично: нажмите кнопку, вытяните провод. Не требует отвертки, шлицевой или крестовой головки. Перемычки подходят любые стандартные для серии Push-in - они входят в комплектацию других изделий этой же линейки.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (UL-94): при возгорании материал не поддерживает пламя и само затухает. Номинальное напряжение 1000 В позволяет использовать её в промышленных и высоковольтных системах. Защита от случайного прикосновения обеспечивается конструкцией кнопки-толкателя - она закрывает доступ к контактной группе, пока не будет активирована намеренно. IP-класс защиты не указан - не предназначен для открытой установки во влажных средах без дополнительной защиты.

Преимущества

• Быстрая установка - не нужен инструмент, даже при работе в перчатках
• Уменьшенный риск ошибки - механизм Push-in предотвращает неполное введение провода
• Стабильность контакта - пружинный зажим сохраняет давление на протяжении всего срока службы
• Легкая диагностика - видимый выход провода позволяет проверить правильность подключения
• Интеграция в системы - возможность установки перемычек упрощает сборку многоуровневых цепей

Ограничения применения

• Не рекомендуется для проводов сечением менее 0,5 мм2 - возможен слабый контакт
• Не предназначена для работы с алюминиевыми проводами - только медные
• Не имеет степени защиты IP - нельзя устанавливать в местах с брызгами воды, пылью или агрессивной средой без корпуса или крышки
• Запрещено применять в цепях переменного тока выше 1000 В - превышение напряжения вызовет пробой изоляции
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - хотя зажим надёжный, длительные удары могут ослабить контакт

Примеры использования

• Распределительные щиты промышленных объектов - соединение входящих и исходящих фаз
• Автоматизация производства - подключение датчиков, реле и исполнительных устройств
• Системы освещения - коммутация нескольких светильников в одном ряду
• HVAC-системы - управление насосами, вентиляторами и терморегуляторами
• Обслуживание существующих щитов - замена старых болтовых клемм на более быстрые и надёжные

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть соседние контакты
• Для многожильных проводов используйте наконечники - это повысит долговечность соединения
• Проверяйте плотность фиксации: после вставки потяните провод - он не должен выйти
• При использовании перемычек следите, чтобы они были совместимы с моделью vpr-10-twin-gy - не все универсальные перемычки подходят
• При монтаже рядом с другими элементами учтите ширину 10,2 мм - на одной рейке поместится до 10 таких клемм на метр
• Не используйте клемму vpr-10-twin-gy в качестве основного рубильника - она служит только для соединения, а не для коммутации под нагрузкой
