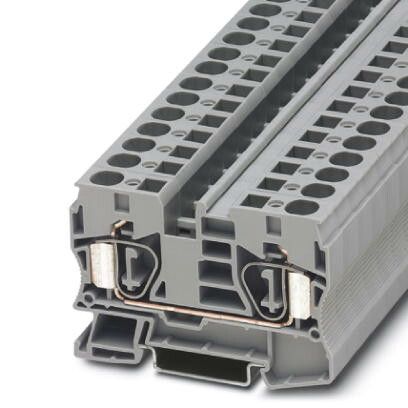

Проходные клеммы ST 10 BU | 3036123 Phoenix Contact

Проходная клемма ST 10 BU от Phoenix Contact и СТЭЗ — надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах на DIN-рейке. Подходит для слаботочных и силовых цепей до 1000 В, особенно там, где важна взрывозащита и устойчивость к экстремальным температурам.

Назначение и область применения

Проходная клемма ST 10 BU предназначена для создания постоянного электрического соединения между двумя участками цепи без разрыва. Применяется в системах управления, автоматизации, энергетике и промышленном оборудовании, где требуется надёжная передача сигнала или мощности. Особенно актуальна в условиях повышенной опасности — например, на химических заводах, нефтегазовых объектах, шахтах и других местах с риском взрыва.

Технические характеристики

• Тип соединения: пружинный зажим — позволяет фиксировать провод без инструментов
• Номинальный ток: 57 А — выдерживает нагрузки типичные для промышленных устройств
• Номинальное напряжение: 1000 В — подходит для высоковольтных сетей
• Сечение провода: от 0,2 до 10 мм² — совместима с одножильными и многожильными проводами
• Способ монтажа: установка на DIN-рейку 35 мм — стандартизированная фиксация в щитах
• Количество клемм: 2 — вход и выход в одной линии, без переключений
• Габариты: ширина 10,2 мм, высота 50,3 мм — компактный формат для плотной сборки
• Рабочая температура: от –60 °C — работает в холодных средах, включая Arctic-зоны
• Материал корпуса: термопласт с классом воспламеняемости V0 — самозатухающий, не поддерживает горение
• Взрывозащищённость: да — соответствует требованиям для зон с потенциальной взрывоопасностью
• Установка замыкающей пластины: да — можно соединить несколько клемм в одну цепь
• Цвет: синий — визуальное отличие от других типов клемм
• Позиция соединения: сверху — удобный доступ для подключения проводов

Совместимость и монтаж

Проходная клемма ST 10 BU легко монтируется на стандартную DIN-рейку 35 мм. Для подключения достаточно зачистить провод до нужной длины, вставить его в зажим и нажать на рычаг пружины — провод фиксируется без болтов. Устройство совместимо с большинством моделей клемм того же типа от Phoenix Contact и СТЭЗ. Замыкающая пластина (прилагается отдельно) позволяет последовательно соединить несколько клемм — это снижает количество точек подключения и повышает надёжность цепи.

Безопасность и стандарты

Проходная клемма ST 10 BU имеет класс воспламеняемости V0 по UL 94 — материал корпуса не распространяет пламя даже при длительном воздействии огня. Взрывозащищённость обеспечивается конструкцией и герметичностью, что соответствует нормам для оборудования, применяемого во взрывоопасных зонах (Zone 1/2, Division 1/2). Напряжение 1000 В и ток 57 А соответствуют требованиям IEC 60947-7-1.

Преимущества

• Быстрая установка — не требует отверток или гаечных ключей
• Стойкость к вибрациям — пружинный механизм не ослабевает при механических колебаниях
• Работа при экстремальных температурах — сохраняет функциональность даже при –60 °C
• Поддержка широкого диапазона сечений — от тонких сигналов до силовых жил
• Возможность группового соединения через замыкающие пластины — экономия места и времени

Ограничения применения

Не рекомендуется использовать проходную клемму ST 10 BU для проводов с сечением менее 0,2 мм² — контакт может быть нестабильным. Также не следует применять её в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами — хотя корпус устойчив к температуре, он не предназначен для химической защиты. Клемма не является изолирующим элементом — она не заменяет предохранители или рубильники.

Примеры использования

• Системы автоматического контроля на конвейерах — передача сигналов датчиков
• Щиты управления насосными станциями — соединение силовых цепей
• Оборудование для добычи углеводородов — надёжные соединения в зонах с риском взрыва
• Ледовые станции и арктические объекты — работа при крайне низких температурах
• Аппараты для сварки — стабильный ток до 57 А без нагрева контактов

Практические советы

• Перед подключением всегда зачищайте провод до 8–10 мм — недостаточная длина снижает надёжность
• Используйте замыкающую пластину для связки нескольких клемм — так легче организовать шину питания
• Проверьте соответствие сечения провода — слишком толстый провод не войдёт, слишком тонкий может выпасть
• При монтаже в плотных щитах учтите ширину 10,2 мм — клеммы можно располагать вплотную
• Для обслуживания просто откройте зажим — провод легко извлекается без повреждения
• ST 10 BU — это не универсальная клемма; для переменного тока выше 1000 В или частых коммутаций выбирайте другие решения
