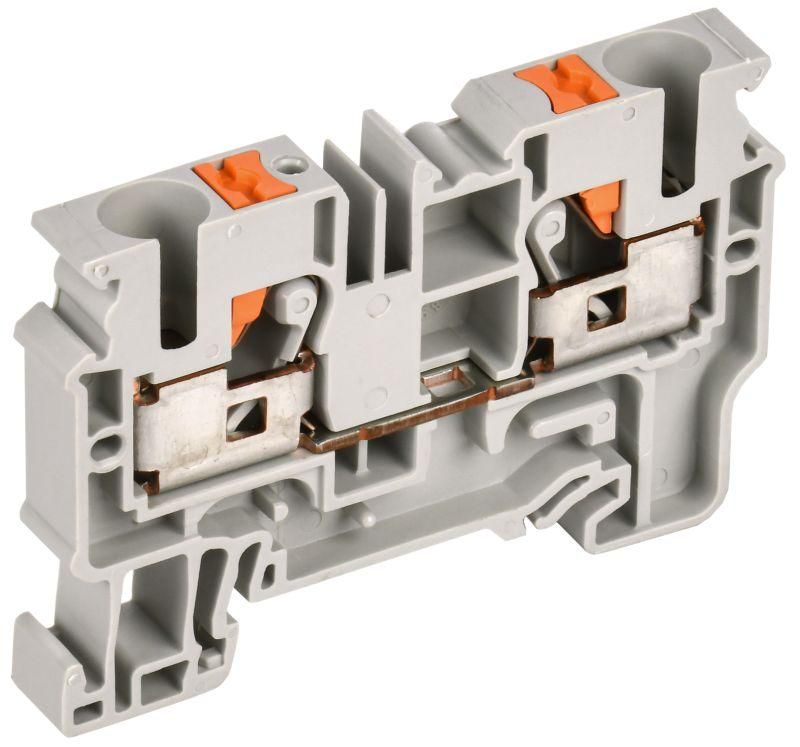

Колодка клеммная CP 10мм2 серая | YCT20-00-K03-010 IEK

Колодка клеммная CP 10 мм2 серая от IEK - надёжное решение для быстрого и безопасного соединения проводов на DIN-рейке. Подходит для монтажа в распределительных щитах, автоматике и промышленном оборудовании. Артикул yct20-00-k03-010 обеспечивает совместимость с типичными задачами в слаботочных и силовых цепях.

Назначение и область применения

Колодка клеммная CP 10 мм2 серая предназначена для создания постоянных электрических соединений между проводами без использования инструментов. Применяется в распределительных шкафах, пультах управления, системах автоматизации, на конвейерах, насосных станциях и других объектах, где важна скорость монтажа и надёжность контакта. Подходит для работы в условиях повышенной вибрации и перепадов температур.

Технические характеристики

• Сечение проводника: 0,5–10 мм2 - позволяет подключать как тонкие многожильные, так и жесткие одножильные провода
• Номинальный ток: 57 А - рассчитана на нагрузки до 5,7 кВт при 100 В и выше
• Номинальное напряжение: 1000 В - подходит для сетей переменного и постоянного тока до 1 кВ
• Количество контактов: 2 - два входа/выхода на одну колодку
• Ширина: 8 мм - компактный формат, удобен для плотной укладки на рейке
• Способ монтажа: фиксация на DIN-рейку 35 мм - стандартная установка для промышленных щитов
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагреваемых зонах
• Позиция соединения: сверху - провода вводятся вертикально, что снижает риск механического повреждения
• Цвет: серый - соответствует цветовой стандартизации промышленных компонентов

Совместимость и монтаж

Колодка клеммная CP 10 мм2 серая устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод в зажим до упора; механизм фиксируется автоматически
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку освобождения, затем введите провод и отпустите кнопку

Замыкающая пластина уже установлена - она позволяет легко соединить несколько колодок между собой для выравнивания потенциалов. Перемычки продаются отдельно и должны выбираться по числу полюсов (например, для трёхколодочной группы нужна 3-полюсная перемычка).

Безопасность и стандарты

Колодка соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 1000 В и ток 57 А обеспечивают запас прочности для большинства применений. Материал корпуса - самозагасающий пластик, устойчивый к возгоранию. Соответствие нормам IEC 60947-7-1 и EN 60998-1 подтверждается производителем IEK.

Преимущества

• Быстрая установка - не требуются отвертки, плоскогубцы или другие инструменты
• Надёжный контакт - пружинный зажим исключает ослабление соединения даже при вибрации
• Поддержка широкого спектра проводов - от тонких до сечением 10 мм2, с наконечниками и без них
• Легкая диагностика - визуальный контроль за состоянием провода через прозрачную часть корпуса
• Модульность - возможность последовательного соединения нескольких колодок с помощью перемычек

Ограничения применения

• Не рекомендуется использовать для проводов сечением менее 0,5 мм2 - возможен плохой контакт
• Гибкие многожильные провода без наконечника требуют обязательного нажатия кнопки - иначе соединение будет нестабильным
• Не предназначен для частого отсоединения - после нескольких десятков операций пружина теряет усилие
• Не следует применять в средах с высокой концентрацией масел, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким воздействиям

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Разветвление цепей питания в щитах управления станков
• Объединение нулевых и заземляющих проводников в распределительных щитах
• Формирование групповых соединений для светильников или розеток в промышленных помещениях

Практические советы

• Перед монтажом проверьте сечение провода - используйте измерительный инструмент, особенно если провод старый или б/у
• Для многожильных проводов лучше использовать наконечники - это увеличит срок службы контакта и повысит надёжность
• При сборке щита оставляйте минимум 10 мм свободного места рядом с колодкой - это необходимо для удобного ввода проводов
• При использовании перемычек следите, чтобы они были правильно установлены - неплотный контакт вызывает нагрев
• Артикул yct20-00-k03-010 совпадает с другими моделями серии CP - при закупке партии проверяйте соответствие номера
