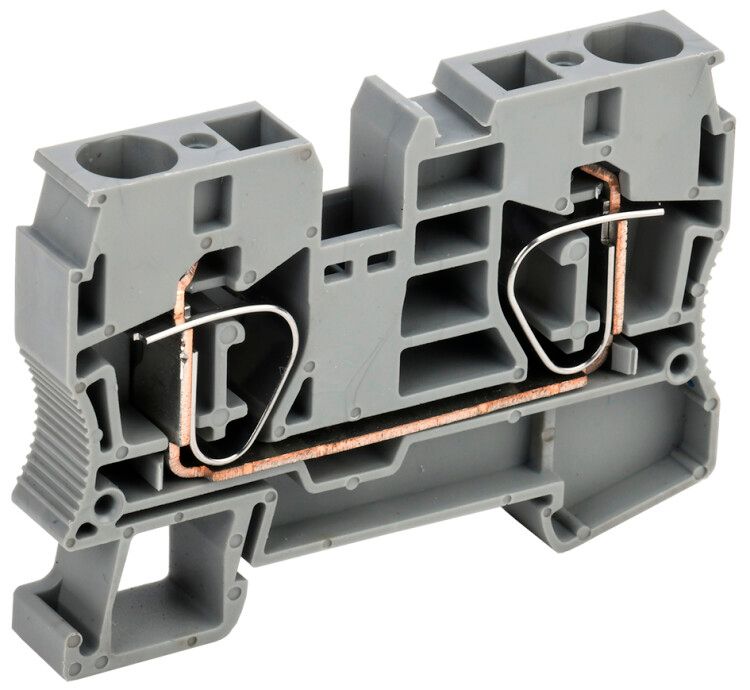

Клемма пружинная КПИ 2в-10 70А серый | YZN11-010-K03 IEK

Клемма пружинная КПИ 2в-10 70А серая от IEK - надёжное решение для быстрого и безопасного соединения проводников в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 4 до 16 мм2, выдерживает ток до 70 А и напряжение до 800 В. Артикул yzn11-010-k03.

Назначение и область применения

Клемма пружинная КПИ 2в-10 70А серая используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников (PE) в промышленном, коммерческом и жилом оборудовании. Особенно удобна там, где требуется частая перенастройка цепей или ограниченное пространство.

Технические характеристики

• Номинальный ток: 70 А
• Номинальное напряжение: 800 В
• Количество контактов: 2
• Диапазон сечений проводов: 4–16 мм2 (с наконечниками и без них)
• Тип зажима: пружинный - без инструментов, одноразовое нажатие
• Ширина: 10,3 мм
• Способ монтажа: крепление на DIN-рейку 35 мм
• Положение подключения: провода вводятся сбоку
• Рабочая температура: от –40 C до +85 C
• Класс горючести изоляции: V0 (самозагасающий материал)
• Цвет корпуса: серый
• Срок службы: 15 лет
• Материал корпуса: полиамид (эластичный, ударопрочный, устойчивый к химикатам)
• Требуется установка замыкающей пластины: да

Совместимость и монтаж

Клемма пружинная КПИ 2в-10 70А серая совместима со всеми стандартными DIN-рейками 35 мм. Для правильной работы необходимо использовать замыкающую пластину - она обеспечивает гальваническую связь между соседними клеммами и позволяет формировать последовательные цепи. Монтаж выполняется просто: защёлкивается на рейку, затем зажим открывается кнопкой, вставляется провод, кнопка отпускается - контакт плотно фиксируется. Провода можно подключать как с наконечниками, так и голые - главное, чтобы сечение попадало в диапазон 4–16 мм2.

Безопасность и стандарты

Корпус изготовлен из материала класса V0 - он самотушится при возгорании, что снижает риск распространения пламени в шкафу. Номинальное напряжение 800 В соответствует требованиям для сетей переменного тока до 1000 В. Температурный диапазон –40…+85 C гарантирует работу в суровых условиях: холодных складах, на улице в закрытых шкафах, в помещениях с высокими тепловыделениями.

Преимущества

• Быстрая установка - не требует отвертки или другого инструмента
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая плотность сборки - всего 10,3 мм на один модуль, экономия места в щите
• Поддержка двух типов проводов: с наконечниками и без
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Готовая экосистема: доступны заглушки, маркировочные планки и перемычки

Ограничения применения

• Не применяется для многожильных проводов сечением менее 4 мм2 - возможен плохой контакт
• Запрещено использование в местах с постоянным механическим воздействием (удары, трение)
• Не предназначен для подключения алюминиевых проводов без специальных переходных наконечников
• Обязательно использование замыкающих пластин при группировке нескольких клемм - без них отсутствует электрическая связь
• Не рекомендовано применение в условиях повышенной влажности без герметизации шкафа

Примеры использования

• Распределительные щиты промышленных автоматизированных линий
• Щиты управления насосами, вентиляторами, конвейерами
• Сборка силовых цепей в системах освещения и HVAC
• Монтаж в щитах с ограниченным пространством - благодаря компактному размеру
• Временные испытательные стенды - легко менять подключения

Практические советы

• Перед подключением проверьте сечение провода - слишком тонкий (менее 4 мм2) не будет надёжно зажат, слишком толстый (более 16 мм2) повредит механизм
• Если используете наконечники - выбирайте изолированные, они исключают случайное касание соседних контактов
• Всегда устанавливайте замыкающие пластины при использовании более одной клеммы - без них цепь не замкнётся
• Для маркировки используйте фирменные этикетки IEK - они подходят по ширине и клеятся поверх корпуса
• При необходимости замены - не пытайтесь вытащить клемму руками; используйте отвёртку для открытия зажима и осторожно выведите провод
• Для защиты от пыли и влаги в неотапливаемых помещениях - закрывайте свободные входы заглушками
