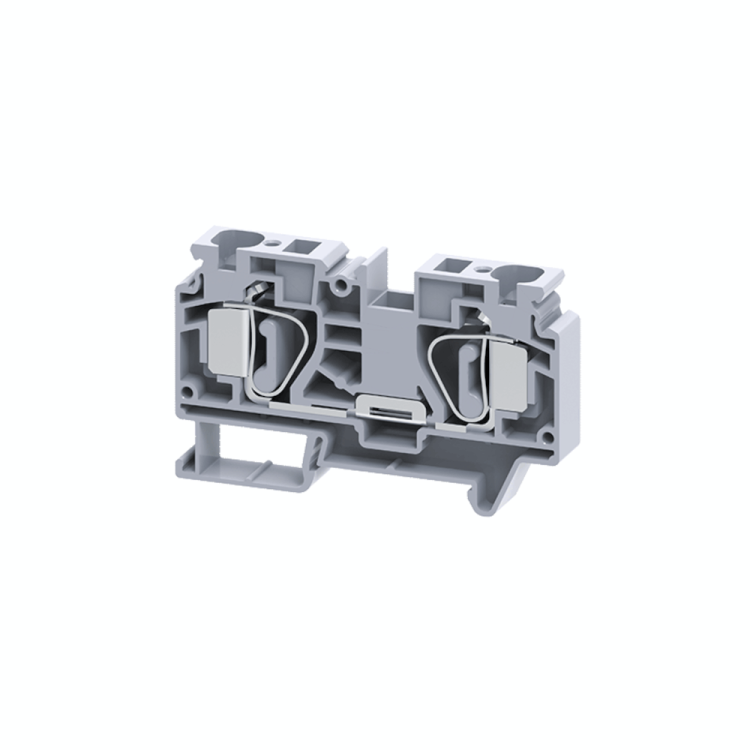

Клемма проходная 16 кв.мм пружинная OptiClip CSC-16-I-76A-(1,5-16)-серый - 289719 КЭАЗ

Клемма проходная пружинная OptiClip CSC-16-I-76A-(1,5-16) серая — надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах. Бренд КЭАЗ обеспечивает соответствие промышленным стандартам, а артикул 289719 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Клемма проходная пружинная OptiClip CSC-16-I-76A-(1,5-16) серая предназначена для создания постоянных электрических соединений между проводниками в силовых и слаботочных цепях. Применяется в комплектных распределительных устройствах (НКУ), автоматических выключателях, реле, преобразователях частоты и других элементах систем управления. Подходит для установки в промышленных, энергетических и объектах ЖКХ.

Технические характеристики

• Поперечное сечение провода: 1,5–16 мм² (возможно подключение от 0,2 мм²)
• Номинальный ток: 76 А
• Номинальное напряжение: 800 В
• Тип зажима: пружинный — без инструментов, надёжное удержание провода
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Количество контактов: два — вход и выход
• Ширина шага: 12 мм — совместима с большинством стандартных модульных устройств
• Рабочий температурный диапазон: от –40 °C до +85 °C
• Материал корпуса: полиамид PA, класс горючести V0 — самозатухающий, устойчив к перегреву
• Цвет: серый
• Позиция подключения: сверху — удобно для прокладки кабелей в шкафах
• Направление кодирования: горизонтальное и вертикальное — гибкая ориентация при сборке

Совместимость и монтаж

Клемма OptiClip CSC-16-I-76A-(1,5-16) серая монтируется на стандартную DIN-рейку 35 мм путём защёлкивания — никаких винтов или креплений не требуется. Для подключения провода достаточно открыть зажим кнопкой, вставить жилу (одножильную или многожильную с наконечником) и освободить кнопку. Монтаж занимает несколько секунд. Устройство совместимо с другими клеммами серии OptiClip, что позволяет собирать последовательные цепочки без переходников.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 — не поддерживает горение, соответствует требованиям IEC 60695-11-10. Номинальное напряжение 800 В обеспечивает безопасную работу в сетях до 690 В переменного тока. Температурный диапазон –40…+85 °C гарантирует стабильность даже в суровых условиях. Клемма не содержит свинца и соответствует RoHS.

Преимущества

• Быстрая замена и подключение — не требует отвертки или другого инструмента
• Высокая механическая прочность пружинного зажима — снижает риск ослабления соединения
• Стабильный контакт при вибрациях — идеально для оборудования на движущихся участках
• Удобная цветовая идентификация — серый корпус легко отличается от других типов клемм
• Поддержка одножильных и многожильных проводов — можно использовать с наконечниками или без них

Ограничения применения

Не рекомендуется применять клемму OptiClip CSC-16-I-76A-(1,5-16) серая для подключения алюминиевых проводов без специальных наконечников — возможна оксидация и потеря контакта. Также запрещено использование в средах с высокой концентрацией масла, растворителей или агрессивной химией — материал полиамида не устойчив к таким воздействиям. Не предназначен для частого отсоединения — рассчитана на долговременные соединения.

Примеры использования

• Соединение входных и выходных кабелей в частотном преобразователе
• Разводка сигналов управления в панели автоматики станка
• Объединение нескольких цепей в распределительной коробке
• Подключение терморегуляторов, датчиков и реле в холодильных установках
• Формирование групповой защиты в щите освещения промзоны

Практические советы

• Перед вставкой провода убедитесь, что он полностью зачищен — длина оголённой части должна быть 8–10 мм
• Для многожильных проводов используйте наконечники типа “штырь” или “трубчатые”, чтобы избежать выпадения жил
• Проверьте плотность зажима — после вставки провода потяните его легким усилием, чтобы убедиться в надёжности
• При сборке шкафа учитывайте шаг 12 мм — планируйте расположение соседних клемм и модулей с учётом этого размера
• Для обслуживания отключайте питание — хотя зажим пружинный, напряжение 800 В требует соблюдения правил безопасности
