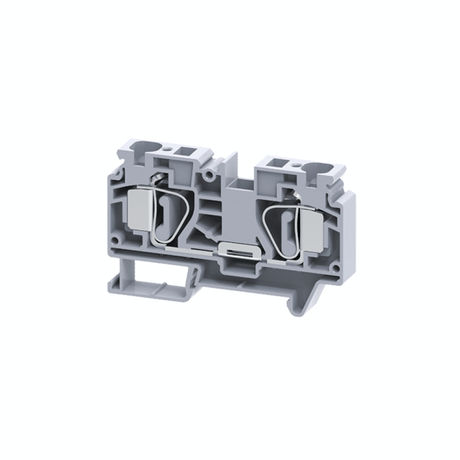

Клемма проходная пружинная OptiClip CSC-16-I-BU-76A-(1,5-16)-синий | 289720 КЭАЗ

Клемма проходная пружинная CSC-16-I-BU-76A (1.5-16) синяя от КЭАЗ предназначена для надёжного и быстрого соединения проводов сечением до 16 мм2 в распределительных щитах на DIN-рейке. Эта модель обеспечивает устойчивый контакт при высоких токах до 76 А и работает в широком диапазоне температур.

Назначение и область применения

Клемма проходная пружинная CSC-16-I-BU-76A (1.5-16) синяя используется для создания постоянных электрических соединений между входящими и выходящими проводниками без необходимости многократной затяжки. Подходит для установки в силовые цепи управления, распределительных щитах, системах автоматизации и промышленном оборудовании. Применяется там, где важны скорость монтажа, надёжность контакта и компактность - например, в панелях станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Тип зажима: пружинный - позволяет фиксировать провод одним движением без инструментов
• Номинальный ток: 76 А - выдерживает нагрузки в мощных цепях
• Сечение провода: 1,5–16 мм2 - совместима с одножильными и многожильными медными проводами
• Номинальное напряжение: 800 В - безопасна для работы в сетях до 690 В переменного тока и выше
• Рабочая температура: от –40 C до +85 C - стабильно работает в холодных и жарких условиях
• Материал корпуса: полиамид PA с классом горючести V0 - самозатухающий, не распространяет пламя
• Ширина: 12 мм - компактный форм-фактор, экономит место на DIN-рейке
• Количество уровней: один - однополюсная проходная клемма
• Позиция подключения: сверху - удобно для вертикальной маршрутизации проводов
• Цвет: синий - стандартизированная цветовая кодировка для идентификации цепей
• Кодирование: горизонтальное/вертикальное - можно использовать в любом направлении монтажа

Совместимость и монтаж

Клемма проходная пружинная CSC-16-I-BU-76A (1.5-16) синяя устанавливается на стандартную DIN-рейку 35 мм. Монтаж выполняется просто: защёлкивается на рейке, затем провод вставляется в зажим и фиксируется нажатием на рычаг. Для демонтажа достаточно снова нажать на рычаг - провод легко извлекается. Нет необходимости в отвертках или гаечных ключах. Убедитесь, что провод зачищен на 10–12 мм, чтобы он полностью вошёл в зажим и не выпал при вибрации.

Безопасность и стандарты

Изолирующие материалы соответствуют требованиям UL 94 V0 - материал не поддерживает горение и самотушится после удаления источника пламени. Клемма рассчитана на работу в соответствии с IEC 60947-7-1 и ГОСТ Р 50030.5.5. Напряжение 800 В обеспечивает запас прочности для перегрузок и импульсов. Цветовое кодирование (синий) помогает отличить её от других типов клемм в сложных схемах.

Преимущества

• Быстрая установка и замена проводов - не требует инструментов
• Устойчивый контакт даже при вибрациях - пружинный механизм не ослабевает со временем
• Высокая плотность сборки - 12 мм ширины позволяют разместить больше клемм на одной рейке
• Стабильная работа при экстремальных температурах - подходит для уличных и промышленных объектов
• Совместима с многожильными проводами - не нуждается в опрессовке наконечников

Ограничения применения

Не рекомендуется применять эту клемму для проводов меньшим сечением, чем 1,5 мм2 - они могут плохо фиксироваться и выпадать. Также не следует использовать для алюминиевых проводов - пружинный зажим предназначен исключительно для меди. Не подходит для частых подключений/отключений в режиме под напряжением - операции должны выполняться при отключенном питании. Отсутствует индикация состояния контакта - нельзя визуально определить обрыв без тестера.

Примеры использования

• Подключение входящих и выходящих фаз в силовой части частотного преобразователя
• Разводка цепей управления в ящике автоматики станка
• Объединение нескольких проводов в одном месте перед подачей на тепловое реле
• Сборка распределительных щитов в пищевой промышленности - благодаря IP-классу и материалу корпуса допустима влажная среда

Практические советы

• Перед вставкой провода обязательно зачистите его на 10–12 мм - меньше не войдёт, больше не зафиксируется
• Проверьте, что провод полностью вошёл в зажим - попробуйте слегка потянуть его после фиксации
• При использовании многожильных проводов не используйте наконечники - они могут повредить пружинный механизм
• Учитывайте посадочный диаметр: клемма занимает 12 мм на рейке - планируйте расположение соседних элементов
• Для обслуживания щита пометьте клеммы этикетками - синий цвет не указывает на функциональное назначение
