Клемма проходная , зажим push-in, 2 точки подключения, 16 кв.мм, синяя - VPR-16-BU ДКС

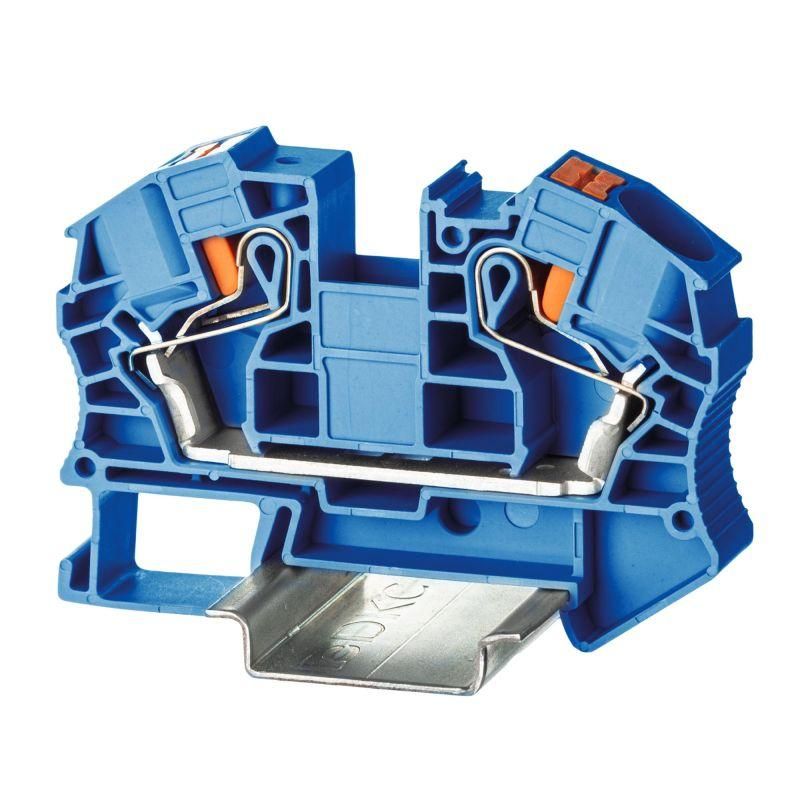

Клемма проходная DKC (ДКС) vpr-16-bu - надёжное решение для быстрого и безопасного соединения проводов сечением до 16 мм2 на DIN-рейке. Благодаря технологии Push-in и двум точкам подключения, она упрощает монтаж в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для создания последовательных соединений между двумя проводниками - например, при организации цепей питания, управления или сигнализации. Подходит для монтажа в шкафах управления, на станках, конвейерах, системах освещения и других устройствах, где требуется компактное, надёжное и легко обслуживаемое соединение. Применяется там, где важна скорость сборки и минимизация человеческой ошибки.

Технические характеристики

• Тип зажима: пружинный Push-in - провод вставляется без инструментов
• Диапазон сечений провода: 0,5–16 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 76 А - рассчитана на высокую нагрузку
• Номинальное напряжение: 1000 В - допустимо использование в сетях до 1 кВ
• Рабочая температура: от –40 C до +105 C - работает в экстремальных условиях
• Ширина: 12,2 мм, высота: 60,1 мм - компактный форм-фактор
• Цвет: синий - стандартизированная маркировка для удобной идентификации
• Материал корпуса: термопласт PA 6.6 - прочный, устойчивый к перегреву
• Класс горючести: V0 (UL-94) - самозатухающий материал, повышает пожарную безопасность
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Количество контактов: 2 - два входа/выхода на одну клемму
• Замыкающая пластина: обязательна - для соединения нескольких клемм в цепь
• Положение подключения: сверху - провода вводятся вертикально
• Поддержка перемычек: да - есть два канала для установки вставных перемычек

Совместимость и монтаж

Клемма vpr-16-bu совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Устанавливается одним движением - просто защёлкивается на направляющие. Для работы с многожильным проводом рекомендуется использовать наконечники. Перед вставкой провода необходимо нажать на кнопку-толкатель - это открывает контакт, после чего провод можно вставить до упора. Отпустите кнопку - зажим фиксирует провод механически. Каждая клемма требует установки замыкающей пластины для передачи тока между соседними элементами. Без неё цепь будет разорвана.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (UL-94): материал корпуса не поддерживает горение и самозатухает. Номинальное напряжение 1000 В позволяет применять её в силовых цепях промышленного оборудования. Работа при температуре до +105 C делает её подходящей для помещений с повышенным тепловыделением. Защита от случайного прикосновения обеспечивается конструкцией кнопки-толкателя - доступ к токоведущим частям возможен только при активном нажатии.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи
• Защита от ошибок - кнопка предотвращает случайное введение провода без подготовки
• Удобство сервиса - провод можно вынуть, снова нажав на кнопку
• Стабильность соединения - пружинный механизм сохраняет давление даже при вибрациях
• Интеграция в цепь - возможность установки вставных перемычек между двумя каналами
• Устойчивость к температуре - работает в холодных и жарких средах

Ограничения применения

• Не подходит для проводов сечением менее 0,5 мм2 - риск плохого контакта
• Не предназначен для многократного подключения/отключения - частые операции снижают срок службы пружины
• Требуется обязательная установка замыкающих пластин - без них клемма не функционирует как часть цепи
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал PA 6.6 не устойчив ко всем типам органических веществ
• Не рекомендовано применение в цепях переменного тока выше 1000 В - превышение напряжения опасно

Примеры использования

• Объединение фаз в распределительных щитах
• Соединение выходов датчиков в системах автоматизации
• Разветвление цепей питания на конвейерах
• Подключение кабелей к реле и контакторам
• Сборка модульных блоков управления с использованием перемычек

Практические советы

• Перед вставкой провода всегда проверяйте, что он полностью обрезан и не имеет оголённых жил вне изоляции - это исключает замыкание
• Для многожильных проводов используйте опрессованные наконечники - они обеспечивают лучший контакт и долговечность
• При установке нескольких клемм рядом - обязательно закрывайте все переходы замыкающими пластинами; пропущенная пластина нарушает целостность цепи
• Проверяйте плотность фиксации: потяните провод слегка - если он не выскакивает, соединение надёжно
• При работе в условиях вибраций - дополнительно контролируйте состояние клемм через регулярные осмотры
• Цвет синий указывает на рабочее напряжение - не путайте с другими цветами в одной системе
