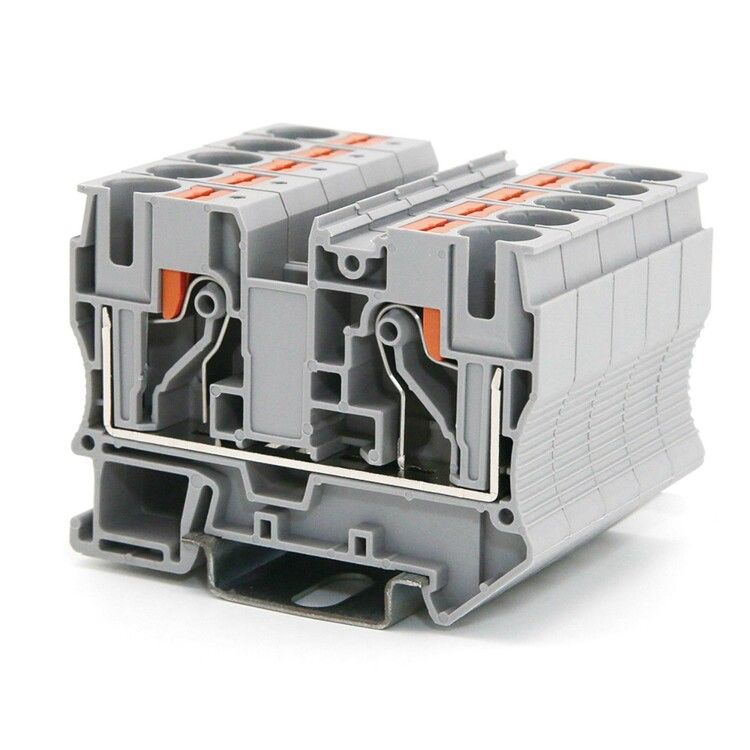

Клемма проходная Push-in 16 мм², 76 А, 1000 В DKC (ДКС) VPR-16-GY

Клемма проходная DKC (ДКС) vpr-16-gy - надёжное решение для быстрого и безопасного соединения проводов сечением до 16 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматизации и промышленного оборудования.

Назначение и область применения

Эта проходная клемма используется для создания последовательного соединения между двумя проводниками без разрыва цепи. Применяется в силовых и управляющих цепях: в щитах управления, на конвейерах, в системах освещения, насосных станциях и других устройствах, где требуется частая переборка или модификация схемы. Благодаря механизму Push-in, её удобно использовать там, где важна скорость монтажа и минимизация человеческой ошибки.

Технические характеристики

• Тип зажима: пружинный (Push-in) - провод вставляется без инструментов
• Диапазон сечений провода: 0,5–16 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 76 А - рассчитана на высокую нагрузку
• Номинальное напряжение: 1000 В - подходит для сетей до 1 кВ
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Количество точек подключения: 2 - вход и выход в одной клемме
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 12,2 мм, высота: 60,1 мм - компактный форм-фактор
• Цвет корпуса: серый
• Материал корпуса: термопласт PA 6.6 - прочный, устойчивый к механическим воздействиям
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал
• Замыкающая пластина: необходима - для соединения нескольких клемм в цепь
• Положение подключения: сверху - провода вводятся вертикально
• Количество каналов для перемычек: 2 - позволяет использовать вставные перемычки для параллельного соединения

Совместимость и монтаж

Клемма vpr-16-gy устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи необходимо использовать совместимые замыкающие пластины - они обеспечивают электрическую связь между соседними клеммами. Перемычки вставляются в два специальных канала на боковой стороне. Установка происходит просто: клемма защёлкивается на рейке до характерного щелчка. Для подключения провода достаточно вставить его в гнездо до упора - механизм зажима сработает автоматически. Отключение - нажатием кнопки-толкателя рядом с гнездом, после чего провод легко извлекается.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (UL-94): материал корпуса не поддерживает горение и самозатухает. Номинальное напряжение 1000 В и рабочий ток 76 А позволяют применять её в промышленных системах без риска перегрева. Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрытому механизму и кнопке-толкателю, которая активируется только целенаправленным действием.

Преимущества

• Быстрая установка - не требует отвертки или другого инструмента
• Защита от ошибок - кнопка-толкатель предотвращает некорректное подключение
• Устойчивость к вибрациям - пружинный зажим сохраняет контакт даже при механических колебаниях
• Поддержка широкого диапазона сечений - от тонких контрольных проводов до мощных силовых жил
• Стойкость к температурным перепадам - работает в холодных и нагретых средах
• Интеграция с перемычками - позволяет собирать цепи без внешних соединителей

Ограничения применения

• Не подходит для многожильных проводов с опрессовкой - требуется зачистка до голого провода без наконечника
• Замыкающие пластины не входят в комплект - их нужно заказывать отдельно
• Не рекомендовано использование в условиях постоянной влажности или погружения - IP-класс защиты не указан, значит, нет герметичности
• Не предназначен для частого подключения/отключения - механизм не рассчитан на более чем 10–15 циклов без потери надёжности контакта

Примеры использования

• Сборка цепей питания двигателей в панели управления
• Объединение нескольких датчиков в одну шлейфовую цепь
• Разветвление сигнальных линий в системах автоматизации
• Подключение тепловых реле и контакторов в распределительном щите
• Формирование группового освещения на производстве

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Проверьте, что провод полностью вошёл - он должен войти до упора, и кнопка-толкатель должна остаться в нейтральном положении
• Для многожильных проводов слегка скрутите жилы перед вставкой - так снижается риск выпадения отдельных проводков
• Выбирайте замыкающую пластину с учётом шага клемм - здесь шаг 12,2 мм, подходят пластины для этого интервала
• При использовании в местах с вибрацией проверяйте затянутость через 1–2 месяца - хотя зажим пружинный, долгосрочные нагрузки могут влиять на плотность контакта
• Не используйте эту клемму для алюминиевых проводов - она рассчитана только на медь
