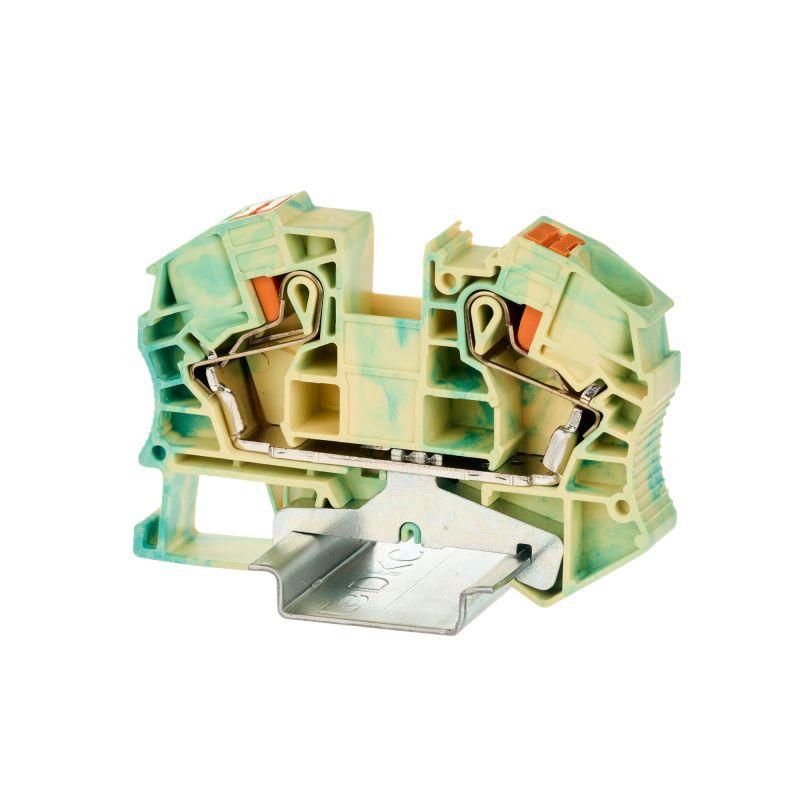

Клемма заземления, зажим push-in, 2 точки подключения, 16 кв.мм | VPR-16-PE-YG DKC ДКС

Клемма заземления DKC (ДКС) vpr-16-pe-yg - это надежный зажим типа push-in для создания заземляющих цепей с двумя точками подключения. Подходит для монтажа на DIN-рейку, работает в широком диапазоне температур и обеспечивает безопасное соединение проводов сечением до 25 мм2.

Назначение и область применения

Клемма zazemleniya vpr-16-pe-yg используется для соединения заземляющих и защитных проводников в распределительных щитах. Применяется в системах TN-S, TN-C-S, где требуется выделенный PE-проводник или совмещённый PEN. Подходит для промышленного оборудования, автоматизации, энергообъектов, жилых и коммерческих зданий. Благодаря двойному входу позволяет выполнять ответвление заземления без разрезания основного провода.

Технические характеристики

• Тип соединения: пружинный push-in - вставка провода без инструментов
• Поперечное сечение провода: 0,5–25 мм2 (поддерживает медные одножильные и многожильные провода)
• Количество контактов: 2 - два отдельных входа для подключения
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C
• Габариты: высота 60,1 мм, ширина 12,2 мм, глубина 75,4 мм
• Цвет корпуса: желто-зелёный - соответствует стандарту IEC 60446 для заземления
• Материал изоляции: термопласт PA 6.6 с классом горючести V0 (UL-94)
• Поддержка PEN: да - можно использовать в системах с совмещенным нулевым и защитным проводником
• Требуется торцевая пластина: да - для завершения сборки и защиты клеммной группы
• Положение подключения: сверху - удобная визуальная проверка и доступ

Совместимость и монтаж

Клемма vpr-16-pe-yg устанавливается на стандартную DIN-рейку 35 мм. Для правильного монтажа необходимо:

• Использовать торцевую пластину (не включена в комплект) - она предотвращает случайное касание токоведущих частей и обеспечивает герметичность группы клемм
• Закрепить клемму на рейке до подключения проводов
• Вставить провод в отверстие до характерного щелчка - он указывает на полное заполнение зажима
• Не перегибать провод перед вводом - это снижает риск повреждения жил
• Для многожильных проводов рекомендуется применять наконечники - хотя они не обязательны, так как зажим рассчитан на прямую вставку

Безопасность и стандарты

• Класс горючести V0 - материал самозатухающий, не распространяет пламя
• Цветовая маркировка - соответствие международному стандарту IEC 60446 для заземляющих проводников
• Электрическая связь с DIN-рейкой - обеспечивает равнопотенциальное заземление всей группы
• Защита от случайного прикосновения - кнопка-толкатель требует активного действия для освобождения провода

Преимущества

• Быстрый монтаж - не нужны отвертки или гаечные ключи
• Устойчивость к вибрациям - пружинный механизм сохраняет давление на провод даже при механических нагрузках
• Два входа на одну клемму - экономия места в щите, возможность ответвления без спайки
• Работа при экстремальных температурах - подходит для холодных складов и нагреваемых помещений
• Совместимость с PEN - позволяет заменить несколько элементов одним устройством

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Требует установки торцевой пластины - без неё клемма не соответствует требованиям безопасности в закрытых щитах
• Не следует использовать в условиях постоянного воздействия масел, растворителей или агрессивных химикатов - материал PA 6.6 уязвим к таким средам
• Максимальное сечение 25 мм2 - для больших проводов нужна другая модель

Примеры использования

• Общее заземление в этажном щите - подключение всех PE-проводов от квартир
• Щит управления станком - соединение корпуса оборудования с заземляющей шиной
• Система UPS - обеспечение защитного заземления для чувствительной аппаратуры
• Автоматизация конвейера - групповое заземление нескольких датчиков и приводов через один модуль

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не войдет, больше может вызвать замыкание
• Проверьте щелчок после вставки - если его нет, провод не зафиксирован
• Для тестирования целостности соединения используйте мультиметр в режиме прозвона - контакт должен быть устойчивым
• При сборке группы клемм всегда применяйте торцевые пластины - это не просто формальность, а требование норм безопасности
• Клемма vpr-16-pe-yg совместима с другими изделиями серии Push-in от DKC - можно смешивать с аналогичными нейтральными и фазными клеммами в одной группе
