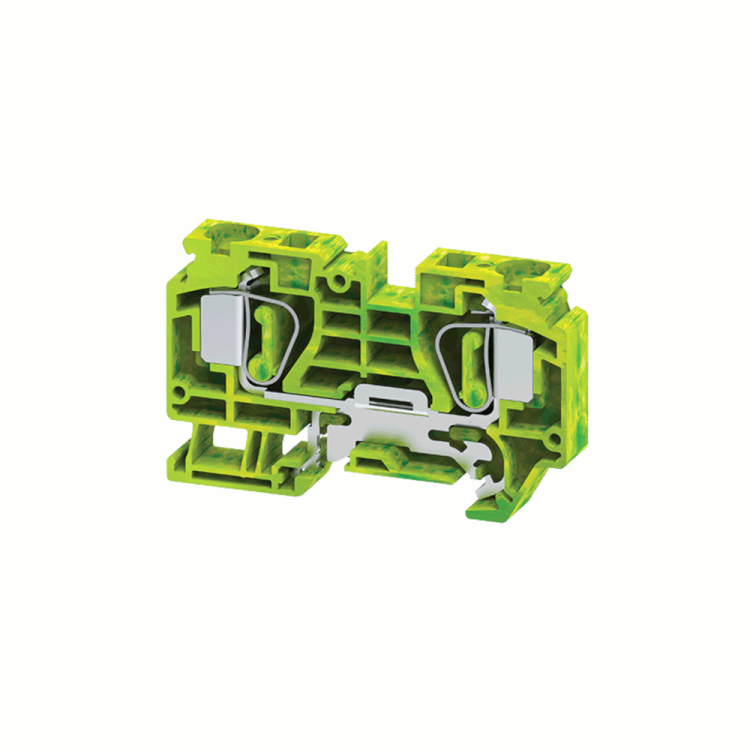

Клемма заземляющая 16 кв.мм пружинная OptiClip CSCG-16-PE-(1,5-16) - 289763 КЭАЗ

Клемма заземляющая пружинная OptiClip CSCG-16-PE-(1,5-16) 16 кв.мм - это надежное решение для быстрого и безопасного заземления проводников в электрощитах. Бренд КЭАЗ обеспечивает соответствие требованиям промышленной автоматизации, а артикул 289763 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Клемма заземляющая пружинная OptiClip CSCG-16-PE-(1,5-16) 16 кв.мм используется для создания постоянного электрического соединения между заземляющим проводником и DIN-рейкой в распределительных щитах. Применяется в системах автоматизации управления (САУ), промышленном оборудовании, силовых щитах и других установках, где требуется надежное заземление.

Технические характеристики

• Диапазон сечений проводников: 1,5–16 мм2 - подходит для медных жил от тонких контрольных до мощных силовых кабелей;
• Тип зажима: пружинный - исключает необходимость винтовых инструментов, снижает риск перетяга или слабого контакта;
• Количество контактов: 2 - один вход для провода, один выход на рейку;
• Монтаж: на DIN-рейку или G-рейку - совместим с большинством стандартных щитов;
• Цвет: желто-зеленый - соответствует нормам IEC 60445 для обозначения заземляющих проводников;
• Класс воспламеняемости V0 - материал самозатухающий, устойчив к возгоранию;
• Позиция подключения: сбоку - удобно для компактной укладки проводов в плотных щитах.

Совместимость и монтаж

Клемма заземляющая пружинная OptiClip CSCG-16-PE-(1,5-16) 16 кв.мм фиксируется на DIN-рейке стандартной ширины 35 мм. Для подключения достаточно зачистить изоляцию с провода на 8–10 мм, вставить жилу в зажим и закрыть рычаг. Нажатие на рычаг освобождает механизм - можно вынуть провод без инструментов. Устройство не требует затяжки винтов, что экономит время при массовой сборке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для пружинных зажимов и EN 60204-1 для безопасности машин. Цветовое исполнение и класс горючести V0 обеспечивают соответствие европейским и российским нормам электробезопасности. Материал корпуса - термостойкий полиамид, устойчивый к воздействию масла, химических сред и температур до +120 C.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи;
• Стабильный контакт - пружинный механизм сохраняет давление даже при вибрациях;
• Защита от случайного отсоединения - фиксация провода механически надежна;
• Визуальный контроль - цвет и прозрачная крышка позволяют проверить наличие провода;
• Поддержка широкого диапазона сечений - одна клемма заменяет несколько типоразмеров.

Ограничения применения

• Не предназначен для многожильных проводов с оплеткой - необходимо использовать наконечники;
• Не рассчитана на алюминиевые проводники - только медные;
• Работает в пределах температуры от –40 C до +85 C - не применяется в экстремальных условиях без защиты;
• Не следует использовать в цепях с напряжением выше 1000 В переменного тока - только для заземления в низковольтных системах.

Примеры использования

• Заземление корпусов частотных преобразователей в промышленных станках;
• Объединение заземляющих проводов от нескольких устройств в одном щите САУ;
• Подключение заземления к металлическому шасси оборудования на конвейерах;
• Формирование заземляющей шины внутри распределительных щитов в пищевой и фармацевтической промышленности.

Практические советы

• Перед вставкой провода обязательно зачищайте жилу до 8–10 мм - меньше не обеспечит надежный контакт, больше может повредить механизм;
• Для многожильных проводов используйте обжимные наконечники - они предотвращают выпадение отдельных проволочек;
• Проверьте посадочный диаметр DIN-рейки перед установкой - некоторые старые рейки имеют допуск +-0,5 мм;
• При групповом использовании нескольких клемм OptiClip CSCG-16-PE-(1,5-16) 16 кв.мм соблюдайте минимальный шаг между ними - рекомендовано не менее 10 мм для доступа к рычагам;
• Не используйте инструменты для принудительного открывания механизма - это может повредить пружину и лишить гарантии.
