Клемма проходная , зажим push-in, 3 точки подключения, 16 кв.мм, серая - VPR-16-TWIN-GY ДКС

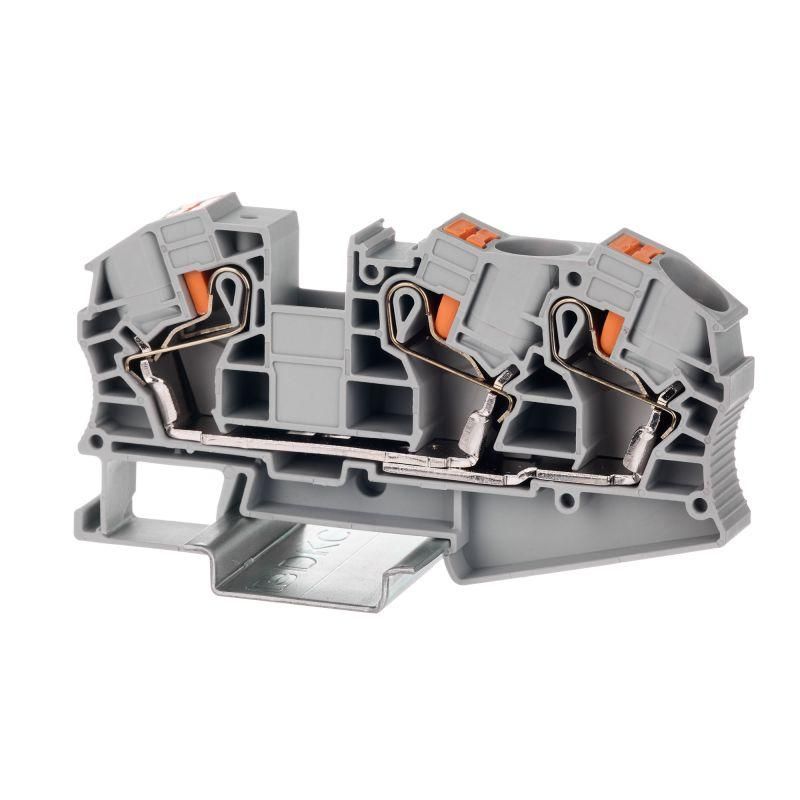

Клемма проходная DKC vpr-16-twin-gy - надежное решение для быстрого и безопасного соединения трёх проводников в распределительных щитах. Клемма с зажимом Push-in подходит для монтажа на DIN-рейку, работает в широком диапазоне температур и обеспечивает устойчивое соединение даже при вибрациях.

Назначение и область применения

Клемма проходная DKC vpr-16-twin-gy используется для создания последовательных цепей в электрических системах. Подходит для соединения фаз, нулевых и защитных проводников в силовых и слаботочных цепях. Применяется в промышленном оборудовании, автоматических линиях, щитах управления, системах освещения и HVAC.

Технические характеристики

• Тип зажима: пружинный Push-in - вставка провода без инструментов
• Диапазон сечений проводов: 0,5–16 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 76 А - рассчитана на высокую нагрузку
• Номинальное напряжение: 1000 В - допустимо использование в сетях до 1 кВ
• Количество контактов: 3 - три входа/выхода на одну клемму
• Количество каналов для перемычек: 2 - позволяет использовать вставные перемычки между соседними клеммами
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Ширина: 12,2 мм - компактный форм-фактор
• Высота: 60,2 мм - удобна для плотной укладки
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим воздействиям
• Класс горючести: V0 (UL-94) - самозагасающий материал, не распространяет пламя
• Цвет: серый - стандартизированная окраска для визуального различения

Совместимость и монтаж

Клемма DKC vpr-16-twin-gy совместима с любыми стандартными DIN-рейками 35 мм. Установка происходит путём защёлкивания - достаточно вставить клемму в рейку до характерного щелчка. Для правильного подключения:

• Используйте провода с зачищенной изоляцией длиной 8–10 мм
• Заведите провод в отверстие сверху - он автоматически фиксируется пружинным механизмом
• Чтобы отключить провод, нажмите на кнопку-толкатель рядом с каждым контактом - это освобождает зажим
• Обязательно используйте замыкающую пластину (в комплекте или отдельно) - она обеспечивает электрическую связь между двумя уровнями клемм

Убедитесь, что ширина клеммы (12,2 мм) соответствует доступному месту на рейке - особенно при плотной компоновке.

Безопасность и стандарты

Клемма выполнена по требованиям безопасности IEC 60947-7-1 и имеет класс горючести V0 - материал не поддерживает горение и самотушится. Защита от случайного прикосновения обеспечивается конструкцией: провод можно ввести только через верхнее отверстие, а кнопка-толкатель предотвращает некорректную вставку. Номинальное напряжение 1000 В делает её подходящей для работы в высоковольтных системах.

Преимущества

• Быстрая установка - не требуются отвертки или гаечные ключи
• Надёжный контакт - пружинный зажим сохраняет давление даже при тепловых расширениях
• Защита от ошибок - кнопка-толкатель исключает случайное отключение
• Поддержка двух перемычек - упрощает создание цепочек без дополнительных проводов
• Стойкость к перегреву - материал PA 6.6 с классом V0 не деформируется при длительной работе

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - требуется зачистка без наконечника
• Не рекомендуется для частого подключения/отключения - зажим не рассчитан на сотни циклов
• Требуется обязательное применение замыкающих пластин - без них отсутствует электрическая связь между уровнями
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - корпус не устойчив к таким веществам

Примеры использования

• Распределительный щит промышленного станка - соединение фаз L1/L2/L3
• Щит освещения - сборка нулевой шины с возможностью отвода на группы светильников
• Автоматизация конвейера - передача сигнала от датчиков к контроллеру через несколько точек
• Система отопления - подключение терморегуляторов и насосов в единую цепь

Практические советы

• Перед монтажом проверьте сечение провода - слишком толстые (более 16 мм2) не войдут, слишком тонкие (менее 0,5 мм2) могут выпасть
• Для многожильных проводов хорошо прокрутите жилы руками - они должны остаться целостными, без “розеток”
• При использовании нескольких клемм подряд - всегда устанавливайте замыкающие пластины между всеми уровнями
• Проверяйте качество соединения после монтажа - потяните провод слегка, чтобы убедиться, что он закреплён
• При необходимости замены - используйте только оригинальные перемычки DKC, совпадающие по форме и проводимости
