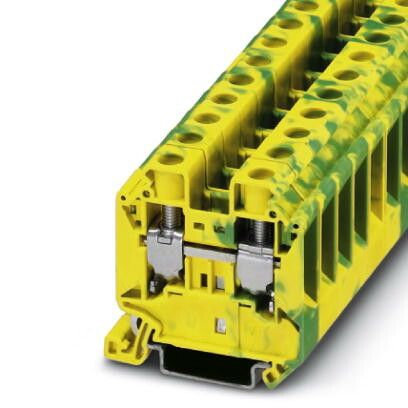

Клемма защитного провода UT 16-PE | 3044212 Phoenix Contact

Клемма защитного провода UT 16-PE от Phoenix Contact — это надёжный элемент для заземления и зануления в распределительных щитах, смонтированный на DIN-рейке. Артикул 3044212 обеспечивает безопасное соединение защитных проводников сечением до 25 мм², соответствует требованиям безопасности и легко интегрируется в промышленные системы.

Назначение и область применения

Клемма защитного провода UT 16-PE предназначена для соединения защитных проводников (PE) в электроустановках. Она используется для заземления оборудования, чтобы предотвратить поражение током при повреждении изоляции. Подходит для установки в силовых щитах, пультах управления, станциях автоматизации и других объектах, где требуется надёжная защита от утечек тока.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейке шириной 35 мм
• Сечение проводника: 1,5–25 мм² (для одножильных и многожильных проводов)
• Шаг подключения: 12,2 мм — позволяет компактно располагать несколько клемм рядом
• Количество клемм на уровне: 2
• Количество уровней: 1
• Рабочий температурный диапазон: от –60 °C до +80 °C (не указано верхнее значение, но типичный максимум для термопласта — +80 °C)
• Материал корпуса: термопласт, устойчивый к механическим нагрузкам и химическим воздействиям
• Цвет: желто-зелёный — стандартизированный цвет для защитных проводников
• Класс горючести: V0 по UL57 — материал самозатухающий, не распространяет пламя
• Минимальная высота монтажа: 54,4 мм — учтите при проектировании места в шкафу

Совместимость и монтаж

Клемма UT 16-PE совместима со всеми стандартными DIN-рейками 35 мм, используемыми в промышленной автоматике. Монтаж осуществляется путём защёлкивания на рейку — никаких инструментов не требуется. Для подключения проводов используются винтовые зажимы: достаточно ослабить винт, вставить жилу, плотно затянуть. Оба контакта на одном уровне позволяют выполнять последовательное соединение нескольких PE-проводов без перемычек. Убедитесь, что зачищенная часть провода не превышает глубины зажима — оптимально 8–10 мм.

Безопасность и стандарты

Клемма UT 16-PE выполнена из материала класса горючести V0 по UL57, что гарантирует её безопасность в условиях возможного перегрева или короткого замыкания. Цветовое исполнение соответствует международным нормам IEC 60445 — желто-зелёный цвет исключает путаницу с фазными или нулевыми проводниками. Применение в системах TN-S, TT, IT допускается в рамках действующих ПУЭ и ГОСТ Р 50571.

Преимущества

• Поддержка как одножильных, так и многожильных проводов — универсальность для различных типов кабелей
• Стандартный цвет и компактный шаг (12,2 мм) обеспечивают чёткую визуализацию цепи заземления
• Высокая устойчивость к экстремальным температурам — работает даже в холодных помещениях и на открытых площадках
• Самозатухающий корпус снижает риск возгорания при аварийных режимах
• Легкий и быстрый монтаж на DIN-рейку — экономит время при сборке щитов

Ограничения применения

Клемма UT 16-PE не предназначена для коммутации токов нагрузки — она служит только для постоянного соединения защитного проводника. Нельзя использовать для подключения фазных или нулевых проводов. Также не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов — хотя термопласт устойчив, длительный контакт с этими веществами может повредить изоляцию. Высота 54,4 мм требует достаточного свободного пространства в шкафу — проверьте наличие места перед заказом.

Примеры использования

• Заземление частотных преобразователей на производстве
• Объединение корпусов насосов и конвейеров в пищевой промышленности
• Создание единой точки заземления в щитах управления станков ЧПУ
• Подключение металлических кожухов осветительных приборов на складских комплексах

Практические советы

• Используйте только зачищенные провода без окисления — особенно важно для многожильных кабелей
• Не перетягивайте винты — это может повредить внутреннюю пластиковую вставку
• При необходимости соединить более двух проводов — используйте перемычки или дополнительную клемму
• Проверяйте посадочный диаметр DIN-рейки: некоторые старые рейки имеют отклонения — UT 16-PE рассчитана на стандарт 35 мм
• Артикул 3044212 — это точный номер для закупки; другие модели от Phoenix Contact с похожим названием могут отличаться по числу уровней или шагу
