Клемма монтажная 61 605 NTC-CMK-823-3-5 (уп.50шт) Navigator 61605 20982

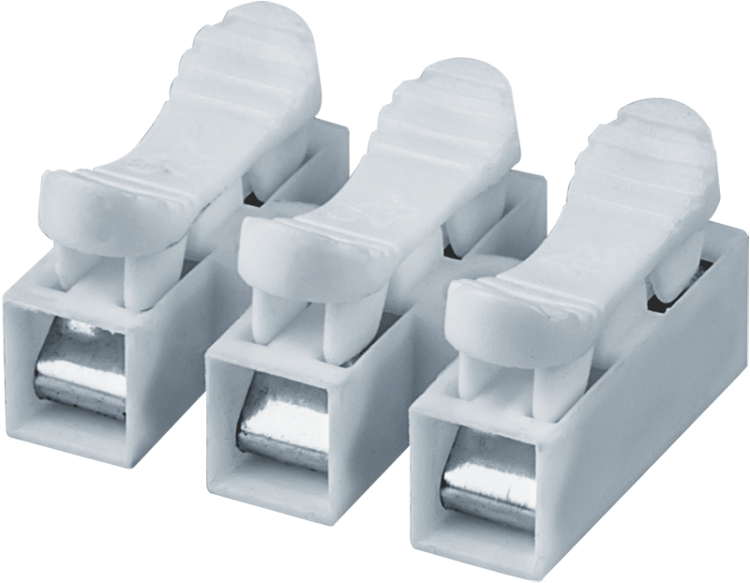

Клеммы монтажные NTC-CMK-823-3-5 (50 штук в упаковке) от бренда Navigator - это компактные пружинные клеммы для быстрого и надёжного соединения медных проводников без инструментов. Подходят для монтажа на кабель в распределительных коробках, пультах управления и других устройствах с ограниченным пространством.

Назначение и область применения

Клеммы NTC-CMK-823-3-5 используются для соединения и ответвления одножильных и многожильных медных проводников сечением до 1,5 мм2. Применяются там, где важна скорость монтажа и отказ от винтовых зажимов: в автоматике, панелях управления, осветительных системах, малогабаритном оборудовании. Удобны для сервисного обслуживания - можно переподключить провод несколько раз без потери качества контакта.

Технические характеристики

• Количество контактов: 6
• Номинальный ток: 5 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: 1,5 мм2
• Тип присоединения: пружинный зажим с рычагом
• Рабочая температура: от -25 C до +90 C
• Материал корпуса: термопласт (самозатухающий, не поддерживает горение)
• Расположение входов: сбоку
• Цвет: белый
• Способ монтажа: фиксация на кабеле (не требует DIN-рейки)
• Количество в упаковке: 50 штук

Совместимость и монтаж

Клеммы NTC-CMK-823-3-5 совместимы только с медными проводниками - алюминий и другие металлы использовать нельзя. Монтаж выполняется вручную: откройте рычаг, вставьте подготовленный провод (изолирующая оплетка должна быть снята на 6–8 мм), закройте рычаг. Для многожильных проводов рекомендуется предварительно запрессовать наконечники. Клеммы не имеют крепления на DIN-рейку - они крепятся непосредственно к кабелю или внутри корпуса через отверстия/зажимы.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта, соответствующего требованиям UL94 V-0. Защита от прикосновения обеспечивается за счёт изолированного корпуса. Напряжение 400 В и ток 5 А позволяют применять клеммы в сетях переменного тока до 50 Гц. Серия NTC-CMK прошла внутренние испытания производителя Navigator на долговечность и безопасность, но сертификаты CE или GOST не указаны в исходных данных.

Преимущества

• Быстрое подключение - не нужны отвёртки или гаечные ключи
• Устойчивость к вибрации - пружинный механизм не ослабевает со временем
• Многократное использование - провод можно вынимать и вставлять минимум 5 раз без потери контактного давления
• Защита от поражения током - полностью изолированный корпус
• Компактность - подходят для плотной сборки в ограниченном пространстве

Ограничения применения

• Не допускается использование с алюминиевыми, медно-алюминиевыми или многожильными проводами без наконечников
• Максимальное сечение - 1,5 мм2; более толстые провода не войдут
• Не предназначены для установки на DIN-рейку - нужна механическая фиксация в корпусе
• Работают только в сухих помещениях или герметичных корпусах - IP-защита не указана, внешняя среда не защищена
• Не рекомендуются для постоянной нагрузки выше 5 А - возможен перегрев

Примеры использования

• Соединение проводов в распределительной коробке жилого дома
• Подключение датчиков и исполнительных механизмов на станках
• Объединение цепей управления в пультах автоматики
• Замена старых винтовых клемм в модернизируемом оборудовании
• Сборка временных тестовых схем в мастерской

Практические советы

• Перед вставкой провода удалите изоляцию точно на 6–8 мм - меньше не захватится, больше может замкнуть между контактами
• Для многожильных проводов используйте обжимные наконечники - так контакт будет надёжнее
• Проверяйте плотность фиксации после монтажа - легкий рывок за провод покажет, хорошо ли он зажат
• Избегайте перегрузки: даже если провод 1,5 мм2, не подключайте нагрузку свыше 5 А
• Храните в сухом месте - влага снижает срок службы пружинных элементов
• Клеммы NTC-CMK-823-3-5 от Navigator легко найти в каталоге по артикулам 20982 и 61605 - это одна и та же модель в разных упаковках
