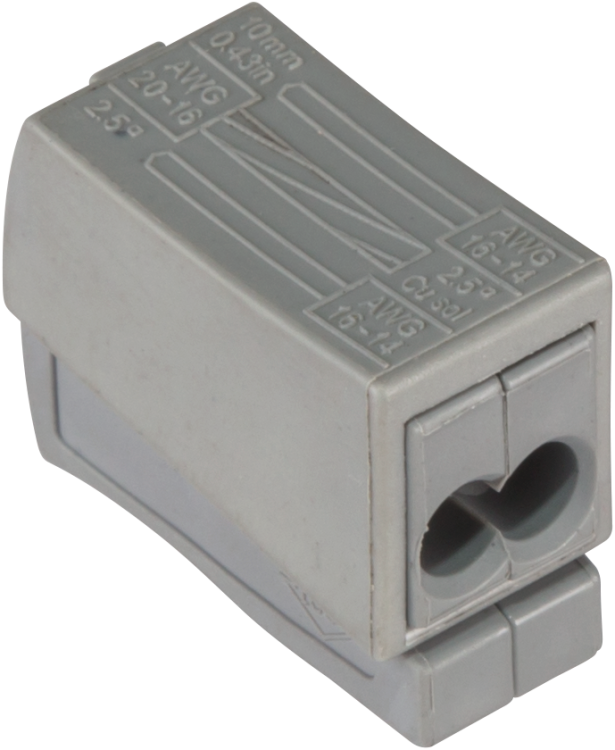

Клемма монтажная 61 689 NTC-CMK-112-3-50 (уп.50шт) Navigator 61689 21112

Клеммы монтажные NTC-CMK-112-3-50 (50 штук в упаковке) от бренда Navigator - это компактные пружинные соединители для быстрого и надёжного подключения проводников в светильниках, люстрах и других устройствах освещения. Упаковка содержит 50 единиц, что удобно для массового монтажа.

Назначение и область применения

Клеммы NTC-CMK-112-3-50 используются для присоединения и ответвления медных проводников при установке осветительного оборудования. Подходят для подключения ламп, светодиодных модулей, диммеров и других устройств, где требуется безопасное и долговечное соединение без пайки или болтовых зажимов. Применяются в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Количество контактов: 3 - позволяет подключить три провода (например, фаза, ноль, земля или ответвление)
• Номинальный ток: 24 А - выдерживает нагрузку до 5,3 кВт при 220 В
• Номинальное напряжение: 400 В - рассчитаны на работу в сетях до 400 В переменного тока
• Поперечное сечение проводника: 0,75–2,5 мм2 - подходят для типичных медных проводов в осветительных цепях
• Тип электрического присоединения: пружинный зажим - не требует отвертки, затяжка происходит автоматически
• Тип проводника: гибкий, одножильный, многожильный - совместимы с большинством распространённых проводов
• Рабочая температура: от –30 до +110 C - работают в холодных помещениях и нагреваемых светильниках
• Материал корпуса: полиамид PA66 - самозатухающий, устойчив к перегреву и механическим повреждениям
• Расположение присоединения: сбоку - удобно для компактной сборки внутри корпусов светильников
• Способ монтажа: на кабель - крепятся непосредственно к проводам, не требуют монтажной платы
• Цвет: темно-серый - соответствует стандартному цвету электрооборудования, маскирует загрязнения

Совместимость и монтаж

Клеммы NTC-CMK-112-3-50 монтируются на кабели без инструментов: достаточно вставить подготовленный провод до упора - пружина плотно зажимает жилу. Для лучшего контакта рекомендуется зачищать провод на 8–10 мм. Монтаж возможен даже в ограниченном пространстве благодаря боковому расположению входов. Соединения не требуют периодического обслуживания.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида PA66, который не поддерживает горение и соответствует требованиям UL94 V-0. Защита от случайного прикосновения обеспечена за счёт закрытой конструкции и высокой степени изоляции. Напряжение 400 В и ток 24 А соответствуют нормам для бытового и профессионального освещения. Сертификаты производителя подтверждают соответствие международным стандартам безопасности.

Преимущества

• Быстрое подключение - нет необходимости использовать отвертки или инструменты
• Надёжный контакт - пружинный механизм сохраняет давление на жилу при термических расширениях
• Устойчивость к вибрации - идеальны для установки в местах с движением (например, в люстрах с маятником)
• Защита от коррозии - металлические части покрыты антикоррозийным слоем
• Экономия времени - 50 штук в упаковке оптимальны для крупных проектов освещения

Ограничения применения

• Не предназначены для подключения алюминиевых проводов - риск окисления и потери контакта
• Не допускается использование с проводами меньше 0,75 мм2 - может произойти проскальзывание
• Не подходят для силовых цепей выше 24 А - превышение нагрузки вызывает перегрев
• Не рекомендованы для открытой прокладки вне корпусов - отсутствует внешняя защита от механических воздействий

Примеры использования

• Подключение LED-лент к контроллеру внутри светильника
• Ответвление питания от основного кабеля к точечным светильникам
• Соединение фазы, нуля и заземления в корпусе люстры
• Замена старых болтовых клемм на современные пружинные в ремонтных работах
• Монтаж в торговых и офисных светильниках с частой заменой ламп

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинный конец может мешать запиранию механизма
• Используйте только медные провода - алюминий недопустим
• Проверьте прочность соединения легким рывком после монтажа - если провод легко вытягивается, повторите процедуру
• При групповой установке в одном корпусе соблюдайте минимальный интервал между клеммами - не менее 5 мм для предотвращения перегрева
• Храните в сухом месте - хотя корпус герметичен, длительное воздействие влаги снижает срок службы
