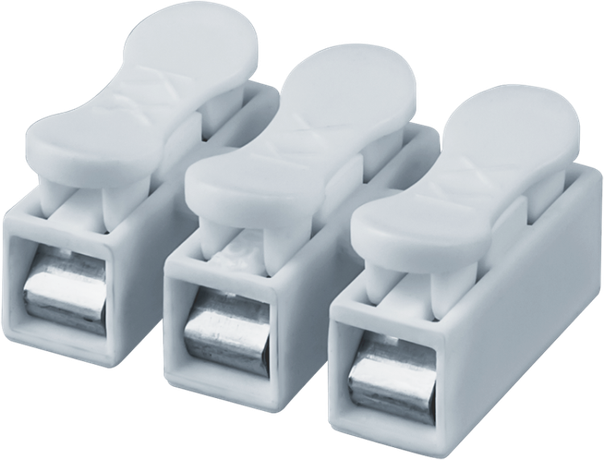

Клемма монтажная 61 607 NTC-CMK-823-3-10 (уп.50шт) Navigator 61607 20984

Клеммы монтажные NTC-CMK-823-3-10 (50 штук в упаковке) от бренда Navigator — это компактные пружинные клеммы для быстрого и надёжного соединения медных проводников без инструментов. Подходят для монтажа на кабель в распределительных коробках, пультах управления и силовых цепях до 10 А.

Назначение и область применения

Клеммы NTC-CMK-823-3-10 используются для соединения и ответвления медных одножильных и многожильных проводников сечением до 2,5 мм². Применяются там, где важна скорость монтажа и отказ от винтовых зажимов: в щитах, на оборудовании, в системах автоматизации, на конвейерах, в осветительных сетях и других местах с ограниченным доступом.

Технические характеристики

• Количество контактов: 6
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: 2,5 мм²
• Тип присоединения: пружинный зажим с рычагом
• Расположение присоединения: сбоку
• Рабочая температура: от -25 °C до +90 °C
• Материал корпуса: термопласт, самозатухающий
• Цвет: белый
• Способ монтажа: на кабель (фиксация через корпус)
• Количество в упаковке: 50 штук

Совместимость и монтаж

Клеммы NTC-CMK-823-3-10 совместимы только с медными проводниками — алюминий и другие металлы использовать нельзя. Монтаж выполняется вручную: откройте рычаг, вставьте подготовленный провод (изолирующая оплетка должна быть снята на 8–10 мм), закройте рычаг. Убедитесь, что провод полностью вошёл в зажим — слышится характерный щелчок. Для демонтажа снова поднимите рычаг и вытяните провод. Разрешено до 5 повторных подключений без потери качества контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена, соответствует требованиям UL94 V-0 по горючести. Защита от прикосновения обеспечивается за счёт изолированного корпуса. Контакты выполнены из оцинкованной пружинной стали — устойчивы к окислению и механическому износу. Серия NTC-CMK прошла внутренние испытания производителя Navigator на соответствие требованиям IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Не требуют инструментов — монтаж и демонтаж одним движением руки
• Удобный рычаг обеспечивает точное и контролируемое давление на контакт
• Высокая надёжность соединения даже при вибрациях и перегрузках
• Защита от случайного прикосновения благодаря изолирующему корпусу
• Возможность многократного переиспользования (до 5 раз)
• Стандартный боковой ввод позволяет плотно укладывать клеммы в щитах

Ограничения применения

• Не подходят для алюминиевых, медно-алюминиевых или гибких многожильных проводов с фланцевыми наконечниками
• Запрещено применять в условиях постоянного погружения в воду — IP-класс не указан, значит, не рассчитаны на влагозащиту выше IP20
• Не рекомендованы для высокочастотных цепей или импульсных нагрузок свыше 10 А
• Работают только в пределах заявленного температурного диапазона (-25…+90 °C); при более низких температурах материал становится хрупким

Примеры использования

• Соединение проводов в распределительных коробках жилых и офисных помещений
• Подключение датчиков и исполнительных механизмов на промышленном оборудовании
• Обустройство цепей управления в станках, насосах, вентиляторах
• Аварийное ответвление в существующих кабельных трассах без вскрытия основной линии
• Монтаж в малогабаритных щитах, где важно экономить место

Практические советы

• Перед установкой обязательно зачистите конец провода — оголённая часть должна быть 8–10 мм, чтобы обеспечить надёжный контакт
• Избегайте перегиба провода перед входом в клемму — это снижает срок службы
• Проверяйте качество соединения после монтажа: попробуйте слегка потянуть провод — он не должен выйти
• При замене старых винтовых клемм на NTC-CMK-823-3-10 учтите, что они занимают больше места вдоль оси, чем классические зажимы
• Храните упаковку с клеммами в сухом месте — хотя корпус герметичен, влага может повредить контакты при длительном воздействии
