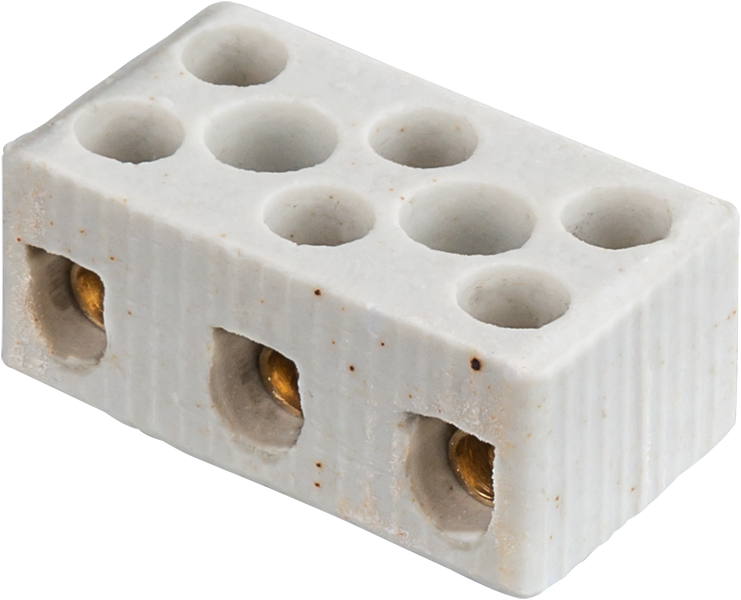

Колодка зажимная винтовая керамическая КЗВ 61 711 NTB-HCR-3-35/WH (уп.20шт) Navigator 61711 21121

Колодка зажимная винтовая керамическая КЗВ 61 711 NTB-HCR-3-35/WH — это надёжное соединение для проводников в условиях экстремальных температур. Благодаря керамическому корпусу и винтовому зажиму, она используется там, где обычные материалы не выдерживают нагрузки. Продукт серии NTB-HCR от бренда Navigator подходит для промышленного оборудования, нагревательных элементов и систем с высокими тепловыми потоками.

Назначение и область применения

Колодка зажимная винтовая керамическая КЗВ 61 711 NTB-HCR-3-35/WH предназначена для надёжного электрического соединения проводников в средах с высокой температурой. Она применяется там, где требуется сохранить целостность контакта при длительной работе на пределе допустимых значений — например, в печах, сушильных камерах, нагревательных модулях, термических аппаратах и устройствах с индукционным нагревом.

Технические характеристики

• Номинальный ток: 35 А
• Номинальное напряжение: 600 В
• Количество полюсов: 3
• Тип присоединения: винтовое
• Сечение кабеля: 2,5–8,0 мм²
• Материал корпуса: керамика
• Цвет: белый
• Габариты: ширина 21 мм
• Диапазон рабочих температур: от –40 °C до +350 °C
• Максимальная термостойкость: до +500 °C (кратковременно)
• Расположение входов: сбоку
• Крепление: винтовое
• Способ монтажа: непосредственная установка
• Количество постов: 1

Совместимость и монтаж

Колодка КЗВ 61 711 NTB-HCR-3-35/WH совместима с медными и алюминиевыми жилами в указанном диапазоне сечения. Для надёжного соединения используйте только подходящие по размеру провода — меньшее сечение может вызвать перегрев, большее — затруднит фиксацию. Монтаж выполняется путём прямой установки на поверхность с помощью винтового крепления. Учитывайте, что корпус не имеет стандартных крепёжных отверстий — он фиксируется через саму основу, поэтому необходимо предусмотреть прочную опорную плоскость. Подключение осуществляется сбоку — удобно для компактных сборок и плотной укладки нескольких колодок рядом.

Безопасность и стандарты

Колодка соответствует требованиям к применению в условиях повышенных температур и механических нагрузок. Керамический материал не горюч, не выделяет токсичных веществ даже при достижении максимальной температуры. Отсутствие металлических частей в корпусе исключает риск коррозии и окисления контактов. Несмотря на высокую термостойкость, не рекомендуется использовать изделие в средах с постоянным воздействием открытого пламени или расплавленных материалов.

Преимущества

• Высокая термостойкость — работает при температурах до +350 °C, кратковременно выдерживает до +500 °C
• Устойчивость к химическим воздействиям — керамика не реагирует на масла, щёлочи, кислоты и пары
• Не подвержена коррозии — в отличие от пластиковых аналогов, не деформируется и не трескается при нагреве
• Стабильность контакта — винтовое соединение не ослабевает при циклическом нагреве и остывании
• Электроизолирующие свойства — керамика обеспечивает безопасную работу при напряжении до 600 В

Ограничения применения

• Не предназначен для работы в условиях вибраций выше нормы — возможен ослабевание винтового зажима
• Не следует использовать в помещениях с высокой влажностью и постоянным конденсатом — хотя керамика не боится воды, контактные части могут окисляться
• Нельзя применять для многожильных гибких проводов без наконечников — они плохо фиксируются в винтовом зажиме
• Не рассчитана на автоматическое коммутирование — только ручное подключение и отключение

Примеры использования

• Подключение нагревательных элементов в термопечах и сушильных камерах
• Соединение проводов в электронагревателях, индукционных плитах, паяльниках промышленного класса
• Фиксация силовых кабелей в печных контроллерах и терморегуляторах
• Использование в системах автономного отопления, где температура окружающей среды превышает 150 °C

Практические советы

• Перед монтажом зачистите жилы до 10–12 мм — этого достаточно для надёжного зажима
• Используйте наконечники типа “пальчик” для многожильных проводов — так снижается риск повреждения и улучшается контакт
• Проверяйте момент затяжки винта — слишком слабо — плохой контакт; слишком сильно — можно повредить керамику
• При групповой установке нескольких колодок оставляйте минимум 10 мм между ними — для лучшей теплоотдачи
• При замене старой колодки проверьте состояние клеммы — если есть следы перегрева (потемнение, трещины), замените всю секцию
• Колодка КЗВ 61 711 NTB-HCR-3-35/WH — один из немногих решений, которые работают в условиях, где другие просто плавятся. Выбирайте её, когда важна долговечность, а не цена.
