Колодка керамическая зажимная винтовая КЗВ NTB-HCR-3-41/WH | 61712 Navigator 21122

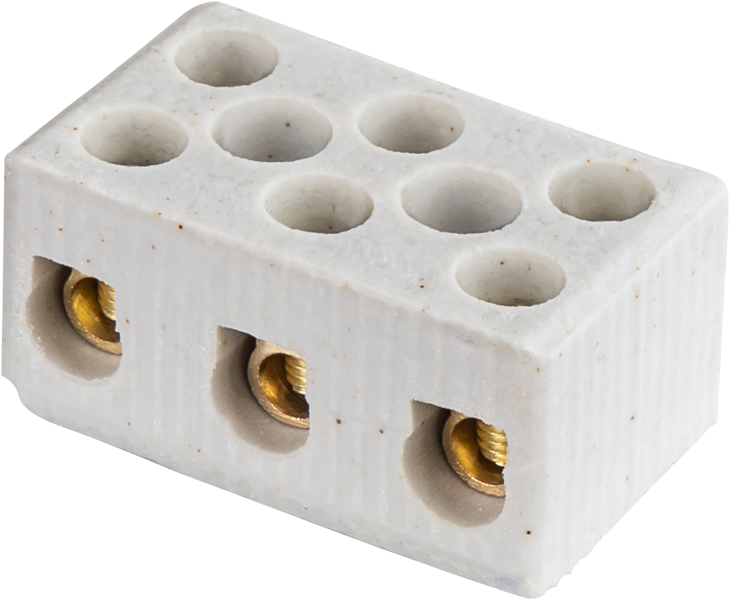

Колодка зажимная винтовая керамическая КЗВ 61 712 NTB-HCR-3-41/WH - надёжное решение для соединения проводов в условиях экстремальных температур. Бренд Navigator предлагает эту модель как часть серии NTB-HCR, где керамический корпус гарантирует стабильность даже при нагреве до 350 C.

Назначение и область применения

Колодка зажимная винтовая керамическая КЗВ 61 712 NTB-HCR-3-41/WH предназначена для создания прочного и долговечного электрического соединения в средах с высокими температурами. Подходит для присоединения силовых и контрольных проводников там, где обычные пластиковые колодки не выдерживают нагрузки. Применяется в печах, термических аппаратах, системах нагрева, на выходах ТЭНов, в оборудовании для переработки материалов и других устройствах с постоянным тепловым воздействием.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 600 В
• Сечение подключаемого кабеля: 4–12 мм2
• Количество контактов: 3 пары (6 точек подключения)
• Тип соединения: винтовое
• Материал корпуса: керамика
• Диапазон рабочих температур: от –40 C до +350 C
• Термостойкость материала: до +500 C (кратковременно, без потери целостности)
• Ширина: 24 мм
• Цвет: белый
• Расположение присоединения: боковое
• Способ монтажа: непосредственная установка
• Тип крепления: винтовое
• Количество постов: 1

Совместимость и монтаж

Колодка зажимная винтовая керамическая КЗВ 61 712 NTB-HCR-3-41/WH монтируется прямо на поверхность - без необходимости в дополнительной плате или DIN-рейке. Для фиксации используются винты, расположенные сбоку. Установка возможна на жаропрочные основания: металлические пластины, керамические плиты, камень. Соединение выполняется с помощью винтовых зажимов: зачищенный провод вставляется в гнездо и затягивается отвёрткой. Не требует специального инструмента. Обязательно соблюдайте рекомендованное сечение 4–12 мм2 - меньшие или большие провода могут вызвать перегрев или плохой контакт.

Безопасность и стандарты

Колодка соответствует требованиям к изоляционной прочности и термической стойкости для оборудования, работающего в условиях повышенных температур. Керамический материал не горюч, не выделяет токсичных веществ при нагреве и не поддерживает пламя. Напряжение 600 В позволяет использовать её в большинстве промышленных сетей переменного тока. Отсутствие металлических частей в корпусе снижает риск короткого замыкания при попадании влаги или металлической стружки.

Преимущества

• Высокая термостойкость - работает при температурах, недоступных для пластиковых аналогов
• Устойчивость к химическому воздействию - не реагирует на масла, щёлочи, кислоты
• Не подвержена коррозии - керамика не ржавеет и не окисляется
• Стабильность параметров при циклическом нагреве - не деформируется после многократных перепадов температуры
• Чёткая цветовая маркировка (белый корпус) - удобно отличить от других элементов в сборке

Ограничения применения

• Не предназначен для частых механических ударов - керамика хрупкая, при падении или сильном давлении может треснуть
• Не используется в условиях вибраций выше нормы - требуется дополнительная фиксация корпуса
• Не допускается использование с проводами меньше 4 мм2 - слабый контакт, риск перегрева
• Не рассчитана на автоматическое подключение - только ручной монтаж через винты
• Не применяется в помещениях с постоянной влажностью более 95 % без защиты - хотя керамика не боится воды, винтовые зажимы могут окисляться

Примеры использования

• Подключение ТЭНа в сушильной камере
• Соединение выводов печи для обжига керамики
• Присоединение проводов к нагревательному элементу в пищевой промышленности
• Фиксация кабелей на выходе термопар в металлургическом производстве
• Использование в системах автономного отопления с высокотемпературными теплоносителями

Практические советы

• Перед монтажом обязательно зачистите провод до голого металла - оксидная плёнка снижает проводимость
• Затягивайте винты равномерно, без усилия - переусилие может повредить керамику
• Проверяйте плотность контакта через несколько часов после первого включения - при первом нагреве металл расширяется, и контакт может ослабнуть
• Для длительной работы при максимальных температурах используйте медные провода с хорошей гибкостью - они лучше адаптируются к тепловому расширению
• Если колодка устанавливается рядом с источником открытого пламени - проверьте наличие воздушного зазора между корпусом и пламенем
• Артикулы 21122 и 61712 - это внутренние номера производителя; при заказе указывайте полное название: Колодка зажимная винтовая керамическая КЗВ 61 712 NTB-HCR-3-41/WH
