Клеммная колодка на 8 проводника до 2,5 кв. мм. токи 24А | DTP1-08-2.5SPS DKC ДКС

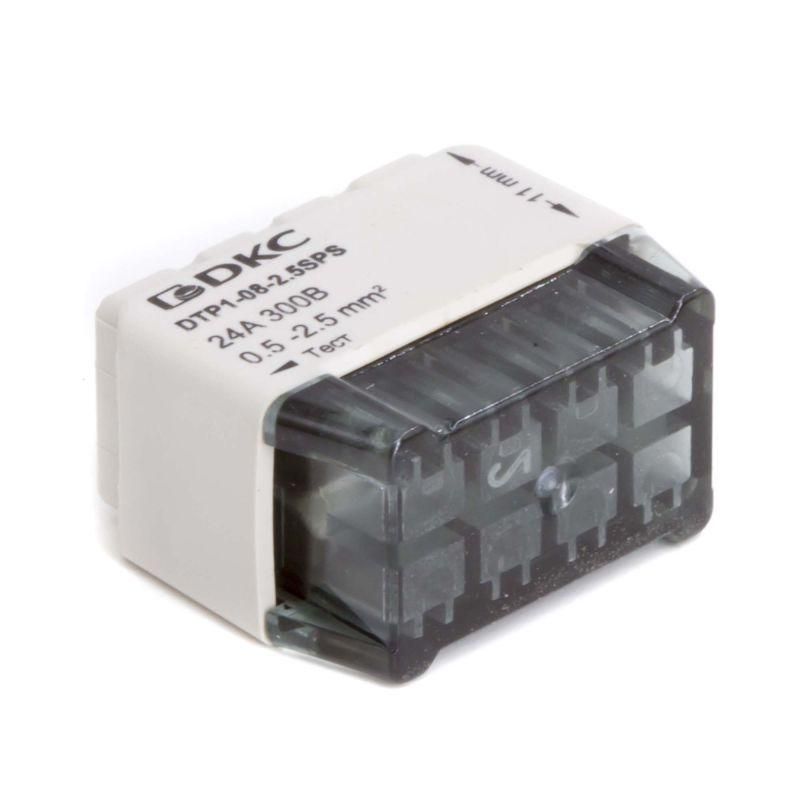

Клемма DKC dtp1-08-2.5sps - компактная безвинтовая колодка для надёжного соединения до восьми однопроволочных проводников сечением до 2,5 мм2. Подходит для быстрого монтажа в распределительных щитах, автоматике и оборудовании с ограниченным пространством.

Назначение и область применения

Клемма DKC dtp1-08-2.5sps используется для создания разветвлений и соединений в слаботочных и силовых цепях постоянного и переменного тока. Применяется в системах управления, автоматизации, освещении, промышленном оборудовании и бытовой электронике. Особенно удобна там, где требуется частая перекоммутация или ограниченное место для установки.

Технические характеристики

• Количество контактов: 8
• Поперечное сечение провода: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Тип присоединения: пружинный зажим (безвинтовой)
• Материал корпуса: самозатухающий пластик класса V0 по UL94
• Рабочая температура: от -40 C до +80 C
• Габариты: ширина 16,45 мм, высота 11 мм
• Цвет корпуса: серый
• Прозрачность: да (нижняя часть корпуса позволяет видеть контакт)
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхности
• Позиция подключения: боковая

Совместимость и монтаж

Клемма DKC dtp1-08-2.5sps устанавливается без инструментов: достаточно зачистить провод до 10–12 мм, вставить его в гнездо и нажать на рычаг зажима. Для извлечения - снова нажать на рычаг и вытянуть провод. Монтаж возможен на DIN-рейке шириной 35 мм или прямо на поверхность через отверстия в основании. Каждый канал работает автономно - замыкание одного не влияет на другие. Учитывайте, что подключение многожильных проводов требует предварительной опрессовки наконечниками.

Безопасность и стандарты

Класс горючести V0 по UL94 гарантирует самозатухание материала при возгорании. Напряжение 300 В и ток 24 А соответствуют требованиям для большинства бытовых и промышленных сетей. Прозрачная нижняя часть корпуса позволяет контролировать правильность входа провода в зажим - снижает риск плохого контакта.

Преимущества

• Быстрая коммутация - не нужен инструмент, даже при работе в перчатках
• Поддерживает 8 проводников в одном модуле - экономит место в щите
• Компактный размер (16,45×11 мм) - идеальна для плотной сборки
• Отверстие для тестирования напряжения - можно проверить сигнал без демонтажа
• Прозрачная нижняя стенка - визуальный контроль за состоянием контакта
• Уникальный серый цвет - отличается от других клемм, упрощает поиск и группировку

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможен выход из строя зажима
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут
• Не рассчитана на постоянную вибрацию или ударные нагрузки - рекомендовано закрепление в жесткой конструкции
• Не использовать во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Разводка фаз и нулей в распределительных щитах квартир и офисов
• Подключение датчиков и исполнительных механизмов в системах автоматики
• Объединение нескольких светильников в одной цепи
• Соединение проводов в терминалах насосов, вентиляторов, конвейеров
• Замена старых винтовых клемм на современные безинструментальные решения

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию точно до 10–12 мм - меньше не зажмётся, больше может вызвать замыкание между контактами
• Используйте клемму DKC dtp1-08-2.5sps в паре с другими элементами серии Quadro - совпадают размеры и цветовое решение
• При монтаже в плотном щите оставьте минимум 5 мм свободного места вокруг - обеспечит теплоотвод и доступ к рычагам
• Для проверки контакта используйте отверстие сверху - пробивайте иглой мультиметра, не вскрывая корпус
• Не применяйте в условиях повышенной влажности без дополнительной герметизации - хотя IP-класс не указан, прозрачная часть не является герметичной
