Клеммная колодка на 4 проводника до 2,5 кв. мм. токи 24А | DTP1-04-2.5SPS DKC ДКС

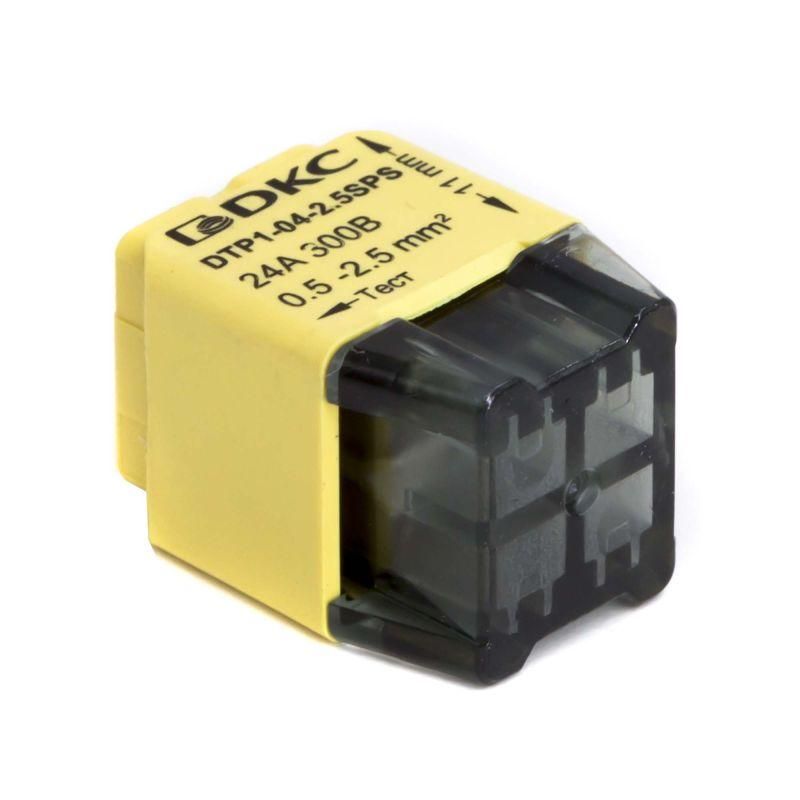

Клеммная колодка DKC Quadro dtp1-04-2.5sps - компактное решение для быстрого и надёжного соединения четырёх однопроволочных проводников сечением до 2,5 мм2. Жёлтый корпус обеспечивает визуальное отличие, а пружинный зажим позволяет выполнять монтаж без инструментов. Подходит для распределительных коробок, щитов, оборудования и других объектов, где важны скорость сборки и доступ к контактам.

Назначение и область применения

Эта клеммная колодка используется для соединения и ответвления проводов в электроустановках постоянного и переменного тока. Применяется там, где требуется частая перестановка, ремонт или диагностика: в распределительных коробках, автоматических выключателях, светильниках, системах управления, малогабаритной аппаратуре. Особенно удобна в условиях ограниченного пространства - её можно устанавливать даже между трубами, за панелями или в угловых участках.

Технические характеристики

• Количество контактов: 4
• Поперечное сечение провода: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Рабочий температурный диапазон: от -40 C до +80 C
• Способ присоединения: пружинный зажим (безвинтовой)
• Форма расположения контактов: боковое
• Габариты: ширина 16,45 мм, высота 6,95 мм
• Цвет корпуса: желтый
• Прозрачность корпуса: да (нижняя часть)
• Класс горючести: V0 (по UL94)
• Материал изоляции: самозатухающая пластиковая смесь

Совместимость и монтаж

Клеммная колодка DKC Quadro dtp1-04-2.5sps монтируется прямо на поверхность - никаких DIN-рейки или крепёжных элементов не требует. Для подключения достаточно вставить подготовленный провод (без зачистки более чем на 8–10 мм) в гнездо до характерного щелчка. Отсоединить провод можно, слегка нажав на рычаг зажима. Каждый канал имеет отдельную кнопку активации. Монтаж возможен в любом положении - вертикальном, горизонтальном, перевёрнутом. Корпус не препятствует фиксации клеями, хомутиками или двусторонним скотчем.

Безопасность и стандарты

Изоляционный материал соответствует классу горючести V0 по UL94 - при возгорании пламя само затухает через несколько секунд. Номинальное напряжение 300 В гарантирует безопасную работу в сетях 220/380 В. Температурный диапазон от -40 C до +80 C допускает применение в холодных помещениях, на улице (при наличии защиты от осадков) и внутри нагреваемых устройств. IP-класс защиты не указан - использовать только в закрытых, защищённых от попадания воды и пыли средах.

Преимущества

• Быстрое подключение - не нужен инструмент, достаточно рук;
• Чёткая визуальная индикация: прозрачная нижняя часть позволяет видеть, правильно ли вошёл проводник;
• Удобство обслуживания: есть отверстие для тестирования напряжения пробником без демонтажа;
• Ярко-жёлтый цвет делает эту клемму легко узнаваемой среди других - снижает риск ошибок при ремонте;
• Компактный размер - занимает минимум места, идеально для плотной компоновки;
• Стандартное сечение 0,5–2,5 мм2 покрывает большую часть бытовых и промышленных задач - от освещения до датчиков.

Ограничения применения

Не предназначен для многожильных проводов - они должны быть оконцеваны наконечниками. Не рассчитана на использование вне помещений без герметизации - открытое исполнение не защищено от влаги и пыли. Не следует применять в цепях с импульсными нагрузками выше 24 А или при длительных перегрузках. Не рекомендовано для силовой сети свыше 300 В. Также нельзя использовать в средах с агрессивными химическими веществами - материал изоляции не устойчив к растворителям и маслам.

Примеры использования

• Подключение трёх групп LED-светильников и одного датчика движения в одной распределительной коробке;
• Объединение выходов терморегулятора с несколькими тепловыми матами;
• Создание временной точки подключения для диагностического оборудования на заводе;
• Замена старых болтовых соединений в старых домах - особенно когда невозможно вскрыть стену;
• Сборка модульных контроллеров в автоматических системах HVAC.

Практические советы

• Перед вставкой провода удалите все следы окисления - даже минимальный налёт может снизить надёжность контакта;
• Защитите место монтажа от механических воздействий - хотя корпус прочный, он не рассчитан на удары;
• Проверьте глубину входа провода: если он не дошёл до упора, используйте отверстие для тестера - если напряжение есть, значит, контакт плохой;
• Выбирая цвет, ориентируйтесь на функциональную роль: жёлтые клеммы часто используют для сигнальных цепей, чтобы отделить их от основных фаз;
• При использовании нескольких таких колодок рядом - соблюдайте интервал не менее 5 мм между ними для лучшей теплоотдачи.
