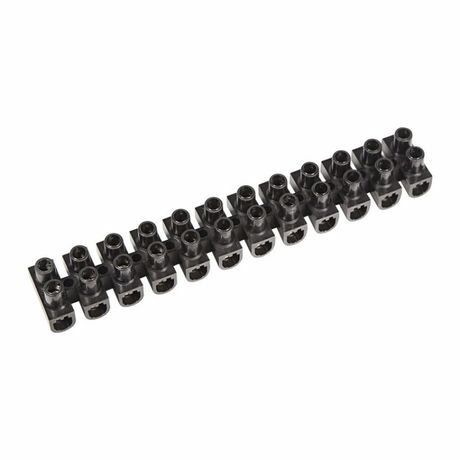

Клеммная колодка винтовая KВ-16 (6-16 мм²), ток 30 A, полипропилен черный (ЗВИ) | 07-5016-2 REXANT MEET

Клеммная колодка винтовая КВ-16 от REXANT - компактное устройство для надежного и изолированного соединения проводов сечением 6–16 мм2 при токе до 30 А. Подходит для монтажа в щитах, на оборудовании и в распределительных коробках. Артикулы etm07-5016-2 и 07-5016-2 соответствуют одной модели.

Назначение и область применения

Клеммная колодка винтовая КВ-16 используется для создания проходных соединений между одножильными и многожильными проводниками. Применяется в электрических щитах, пультах управления, станках, конвейерах и других системах, где требуется быстрое, безопасное и не требующее пайки соединение. Особенно удобна при замене оборудования, модернизации цепей или сборке распределительных узлов.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Сечение провода: 6–16 мм2
• Количество контактов: 12
• Количество зажимов на один полюс: 2 (возможно подключение двух проводов на каждый контакт)
• Способ монтажа: непосредственная установка (крепление на DIN-рейку не предусмотрено)
• Позиция соединения: боковая (проводники вводятся сбоку)
• Материал корпуса: термопласт (полипропилен)
• Цвет: черный
• Рабочая температура: от –10 C до +95 C
• Габариты: 14,1 × 24 × 0 мм (толщина 0 мм указана некорректно - вероятно, опечатка; реальная толщина не указана в данных)

Совместимость и монтаж

Клеммная колодка КВ-16 монтируется путём прямой фиксации на поверхность - например, на стенку шкафа или платформу. Для этого используются отверстия в основании, которые не указаны в спецификации, поэтому перед установкой проверьте наличие крепёжных отверстий. Соединение выполняется винтовым зажимом: зачистите провод на 8–10 мм, вставьте в гнездо и затяните винт до упора. Не перетягивайте - это повредит медный контакт. Убедитесь, что все провода одного типа (медные) и соответствуют заявленному сечению. Нельзя использовать с алюминиевыми проводами.

Безопасность и стандарты

Клеммная колодка винтовая КВ-16 выполнена из самозатухающего полипропилена, обеспечивающего устойчивость к нагреву и горению. Однако сертификаты (например, ГОСТ, IEC) в предоставленных данных не указаны - рекомендуется запросить документацию у поставщика при использовании в промышленных объектах или по нормам ПУЭ. Температурный диапазон (-10…+95 C) позволяет применять её в большинстве закрытых помещений, но не в условиях постоянного воздействия высоких температур выше 95 C или открытого воздуха при минусовых температурах ниже –10 C.

Преимущества

• Высокая плотность: 12 контактов в компактном корпусе - экономия места в щитах
• Два входа на контакт - возможность объединения двух проводов без перемычек
• Стабильное винтовое соединение - снижает риск ослабления при вибрации
• Термостойкий корпус - выдерживает длительную работу при повышенной температуре
• Чёрный цвет корпуса - маскирует загрязнения и окисление

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует дополнительного крепления
• Недопустимо использование с алюминиевыми проводами - возможен электрохимический эффект и ослабление контакта
• Не рассчитана на частые подключения/отключения - винты не предназначены для многократного демонтажа
• Низкая степень защиты IP - не применяется во влажных средах, на улице или в пыльных помещениях без дополнительной защиты
• Толщина корпуса 0 мм в характеристиках - явная ошибка; фактическая толщина неизвестна, что усложняет планирование монтажа

Примеры использования

• Подключение выходов автоматических выключателей к групповым линиям освещения
• Объединение проводов от нескольких датчиков в одном узле управления
• Разветвление питания на несколько потребителей в станке или конвейере
• Переход с многожильного провода на одножильный в распределительной коробке

Практические советы

• Проверяйте сечение провода перед введением - провода меньше 6 мм2 могут выпасть, больше 16 мм2 - не войдут
• Защитите место соединения от механических нагрузок - не допускайте натяжения проводов
• При работе в условиях вибрации используйте дополнительную фиксацию проводов хомутиком
• Не смешивайте провода разных типов (например, медные и алюминиевые) в одной колодке
• При необходимости удлинения цепи - используйте несколько колодок КВ-16 последовательно, соблюдая изоляцию и зазоры
• Артикулы etm07-5016-2 и 07-5016-2 - это одна и та же модель; различия лишь в формате номера у разных поставщиков
