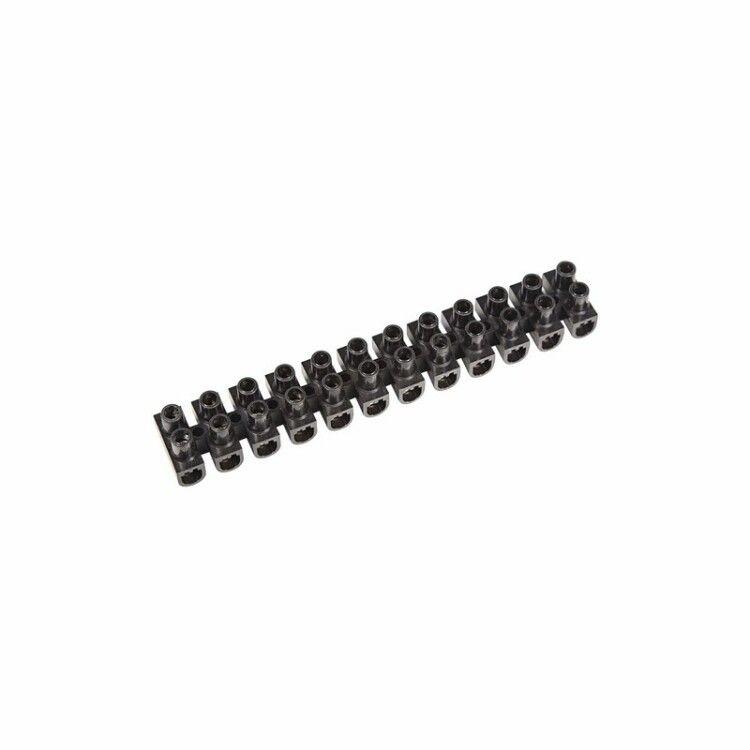

Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полипропилен черный (ЗВИ) | 07-5004-2 REXANT MEET

Клеммная колодка винтовая КВ-4 от REXANT - компактное устройство для надежного и изолированного соединения проводов сечением 1,5–4 мм2 при токе до 3 А. Подходит для внутренней электромонтажной работы в щитках, оборудовании и автоматических системах.

Назначение и область применения

Клеммная колодка винтовая КВ-4 используется для создания проходных соединений между одножильными и многожильными проводами. Применяется там, где требуется быстрый, прочный и не требующий пайки контакт: в распределительных щитах, управления станками, освещением, слаботочным оборудованием и автоматикой. Особенно удобна при замене или модернизации старых соединений - позволяет избежать скруток и уменьшает риск перегрева.

Технические характеристики

• Тип соединения: винтовое - надежная фиксация за счет затяжки винта
• Номинальный ток: 3 А - максимальная нагрузка, которую выдерживает каждый зажим
• Сечение провода: 1,5–4 мм2 - подходят как тонкие, так и средние по толщине жилы
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Количество контактов: 12 - двенадцать отдельных зажимов в одном корпусе
• Зажимов на полюс: 2 - каждый контакт имеет вход и выход, позволяет делать проходные соединения
• Материал корпуса: термопласт (полипропилен) - устойчив к механическим воздействиям и широкому диапазону температур
• Рабочая температура: от -10 C до +95 C - работает в большинстве помещений, включая теплые технические помещения
• Цвет: черный - маскирует загрязнения, соответствует промышленному дизайну
• Габариты: 7,7 × 17 × 0 мм - очень плоская форма, занимает минимум места
• Позиция соединения: сбоку - провода вводятся горизонтально, удобно при плотном расположении элементов

Совместимость и монтаж

Клеммная колодка винтовая КВ-4 монтируется непосредственно - без DIN-рейки. Устанавливается на поверхность с помощью саморезов или клея, либо фиксируется в нишу. Для подключения: зачищенный провод вставляется в зажим, затем винт затягивается отверткой до упора. Не допускается перетягивать - это повредит контактную пластину. Монтаж возможен в любом положении, но предпочтительно - вертикально, чтобы исключить выпадение проводов при вибрации. Габариты позволяют размещать несколько таких колодок рядом, однако учтите: ширина одного элемента - 17 мм, поэтому для 12 контактов потребуется минимум 204 мм свободного пространства.

Безопасность и стандарты

Клеммная колодка винтовая КВ-4 выполнена из самозатухающего полипропилена, соответствует требованиям безопасности для электроустановок. Несмотря на отсутствие явного указания на сертификацию, материал и параметры соответствуют общепринятым нормам для аналогичных изделий класса IP20. Не предназначен для открытого монтажа во влажных или пыльных условиях без защиты.

Преимущества

• Высокая плотность контактов - 12 зажимов в минимальном объеме
• Удобная боковая подводка проводов - экономит место в щитке
• Стабильное винтовое соединение - не ослабевает со временем при правильной затяжке
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений
• Простота монтажа - не нужны специальные инструменты, достаточно обычной отвертки

Ограничения применения

• Не предназначена для токов выше 3 А - превышение вызывает перегрев и деформацию
• Не имеет степени защиты IP - нельзя использовать в сырых, пыльных или наружных условиях без корпуса
• Фиксация без DIN-рейки - требует дополнительного крепления, не подходит для стандартных щитов с рейкой
• Нельзя применять для проводов меньше 1,5 мм2 - они плохо фиксируются и могут выпасть
• Максимальная температура 95 C - не годится для мест с высокими тепловыделениями (например, рядом с нагревательными элементами)

Примеры использования

• Подключение датчиков и реле в автоматическом управлении освещением
• Разветвление цепей в распределительных коробках квартир
• Соединение проводов в пульте управления станком
• Объединение нескольких светильников в одной группе
• Переход с многожильного на одножильный провод в слаботочных системах

Практические советы

• Защитите конец провода от оголенных жил - используйте наконечники, если провод многожильный, чтобы избежать обрывов
• Затягивайте винты равномерно - не переусердствуйте, особенно с мягкими проводами
• Проверьте соответствие сечения перед монтажом - провод 2,5 мм2 идеален, 4 мм2 - максимум
• Если нужна защита от внешних факторов - поместите колодку в герметичный корпус или короб
• Для обслуживания - отключите питание, открутите винты и проверьте состояние контактов каждые 1–2 года
• Артикулы etm07-5004-2 и 07-5004-2 - это один и тот же продукт, различаются только форматы кодирования
