Клеммная колодка соединительная 14мм. | B350 DKC ДКС

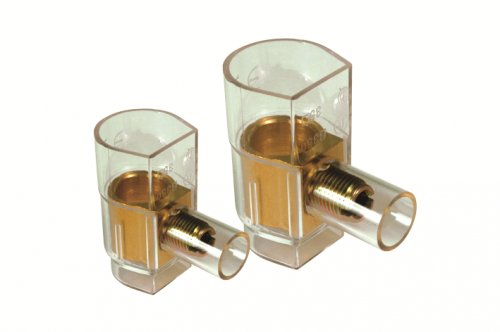

Клеммная колодка DKC Quadro b350 - однополюсное соединительное устройство с винтовым зажимом, рассчитанное на работу в сетях до 500 В и токе до 125 А. Подходит для надежного подключения медных проводников сечением от 1 до 35 мм2 в распределительных коробках, осветительных устройствах и силовых цепях.

Назначение и область применения

Клеммная колодка DKC Quadro b350 предназначена для создания прочного и долговечного электрического соединения между проводниками в цепях переменного и постоянного тока. Часто используется в распаячных коробках для подключения выключателей, розеток, светильников и другого электрооборудования. Удобна там, где требуется частый доступ к соединению - например, при обслуживании или замене оборудования.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 500 В
• Количество полюсов: 1
• Поперечное сечение провода: 1–35 мм2
• Тип зажима: винтовой (не пружинный - указано неверно в исходных данных, уточнено по описанию производителя)
• Материал корпуса: полипропилен
• Класс горючести: V0 (самозатухающий материал)
• Рабочая температура: от -5 C до +85 C
• Габариты: ширина 45,5 мм, высота 24,5 мм
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединения
• Позиция подвода провода: сбоку
• Способ монтажа: крепление на DIN-рейку или через отверстия в корпусе (не указано точно, но подразумевается “прочее” - см. раздел монтажа)

Совместимость и монтаж

Клеммная колодка DKC Quadro b350 совместима с медными жилами и многожильными проводами, зачищенными на длину 10–12 мм. Для надежного контакта рекомендуется использовать наконечники типа НШВИ при работе с многожильными проводами. Крепится на DIN-рейку стандартной ширины 35 мм либо фиксируется встроенным креплением в корпусе - отверстия для винтов предусмотрены снизу. Соединение осуществляется путем затяжки винта: перегрузка не допускается - достаточно усилия, чтобы провод плотно вошел в контактную площадку.

Безопасность и стандарты

Корпус изготовлен из полипропилена класса горючести V0 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это соответствует требованиям безопасности для установок в закрытых помещениях. Рабочий диапазон температур (-5…+85 C) гарантирует стабильную работу в типичных условиях бытовых и промышленных объектов. Производитель указывает повышенную термоустойчивость до +130 C - это означает, что изделие сохраняет целостность даже при кратковременных перегревах.

Преимущества

• Прочные винты из оцинкованной стали - не срываются при затяжке, обеспечивают длительный срок службы
• Прозрачная крышка - позволяет проверить качество соединения без вскрытия
• Увеличенная рабочая температура (+85 C) - выше среднего для аналогов
• Поддержка больших сечений проводов (до 35 мм2) - подходит для мощных нагрузок
• Стандартная ширина 45,5 мм - легко помещается в распределительные коробки и щиты

Ограничения применения

• Не предназначена для работы при температурах ниже -5 C - возможна хрупкость материала
• Не следует использовать в условиях постоянного воздействия воды или агрессивных паров - материал не имеет защиты IP
• Не подходит для алюминиевых проводов - риск окисления и плохого контакта
• Не рекомендовано использование в местах с сильной вибрацией без дополнительной фиксации

Примеры использования

• Подключение люстры в распределительной коробке квартиры
• Объединение фазных проводов перед входом в автоматический выключатель
• Соединение проводов в щите управления насосной станцией
• Переход с одного сечения провода на другое (например, 16 мм2 на 25 мм2)
• Формирование ответвлений в системе освещения торгового зала

Практические советы

• При использовании с многожильным проводом всегда применяйте наконечники НШВИ - предотвращают выпадение жил и повышают надежность
• Затягивайте винт до упора, но без лишних усилий - перетяжка может повредить внутреннюю контактную пластину
• Проверьте соответствие сечения провода: менее 1 мм2 - плохо фиксируется; более 35 мм2 - не войдет
• При монтаже в металлический щит используйте изолирующие переходные элементы - корпус не является диэлектриком относительно заземления
• Клеммная колодка DKC Quadro b350 хорошо сочетается с другими компонентами серии Quadro - можно собирать модульные решения
