Клеммная колодка на 3 проводника до 2,5 кв. мм. токи 24А | DTP1-03-2.5SPS DKC ДКС

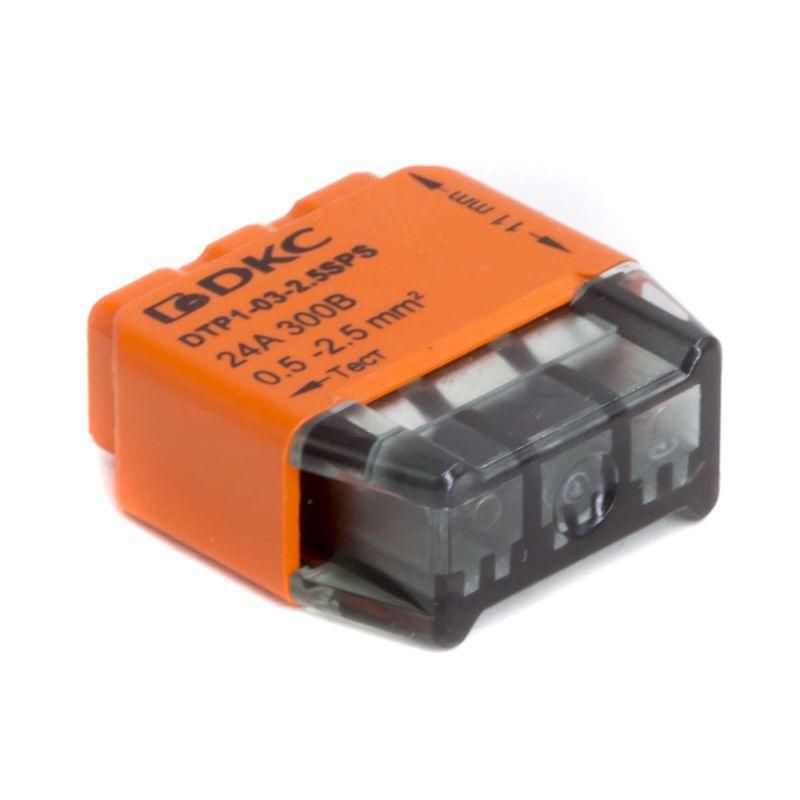

Клемма/колодка DKC (ДКС) dtp1-03-2.5sps - это безвинтовой соединительный элемент для надёжного подключения трёх проводов сечением до 2,5 мм2 на ток до 24 А. Подходит для быстрого монтажа в распределительных коробках, пультах управления и силовых цепях. Колодка отличается прозрачным оранжевым корпусом и удобной боковой подводкой.

Назначение и область применения

Клемма/колодка DKC dtp1-03-2.5sps используется для соединения и ответвления трёх одножильных проводов без сверления, пайки или использования инструментов. Применяется в слаботочных и силовых цепях постоянного и переменного тока до 300 В. Часто устанавливается в щитах, на пультах управления, в оборудовании автоматизации, на конвейерах, насосах и осветительных системах.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Поперечное сечение провода: 0,5 – 2,5 мм2
• Количество зажимов на полюс: 3
• Количество полюсов: 1
• Тип присоединения: пружинный зажим (безвинтовой)
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Позиция подвода: сбоку
• Габариты: ширина 16,45 мм, высота 6,95 мм
• Рабочий температурный диапазон: от -40 C до +80 C
• Класс воспламеняемости изоляции: V0 (самозатухающий материал)
• Цвет корпуса: оранжевый
• Прозрачность: да - позволяет визуально контролировать состояние проводов
• Материал корпуса: прочный термостойкий пластик (не указан конкретный тип, но соответствует требованиям безопасности)

Совместимость и монтаж

Клемма/колодка DKC dtp1-03-2.5sps устанавливается без крепёжных отверстий - её можно защёлкнуть на DIN-рейку стандарта TS 35/7,5 или TS 35/15. Для подключения провода достаточно вставить его в зажим до упора и нажать на рычаг фиксации. После этого провод надёжно зажимается пружиной. Монтаж возможен в любом положении, но рекомендуется избегать вертикальной ориентации снизу вверх, чтобы исключить риск выпадения провода при механическом воздействии. Все три контакта находятся на одном уровне - легко коммутировать параллельные цепи.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 - самозатухающего при возгорании, что снижает риск распространения пламени. Номинальное напряжение 300 В обеспечивает безопасную работу в сетях 220–240 В. Температурный диапазон от -40 до +80 C позволяет использовать клемму в условиях холодных складов, на улице (при защищённом монтаже) и внутри нагреваемых устройств. Соответствует основным требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Быстрая установка - не требует отвертки, пассатижей или другого инструмента
• Прозрачная крышка позволяет проверить правильность вставки провода без вскрытия
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Оранжевый цвет повышает видимость в плотных сборках и упрощает идентификацию
• Поддерживает широкий диапазон сечений: от 0,5 до 2,5 мм2 - одинаково хорошо работает с медными жилами малого и среднего сечения

Ограничения применения

• Не предназначен для многожильных проводов - требуется предварительная опрессовка или использование переходных наконечников
• Запрещено применять в цепях выше 300 В - перегрузка по напряжению вызывает пробой изоляции
• Не рассчитана на частые демонтажи - после нескольких циклов открывания/закрывания зажима возможно снижение контактного давления
• Не следует использовать в местах с постоянным воздействием химических растворителей, масел или агрессивных газов - материал корпуса не имеет специальной защиты
• При монтаже в открытых помещениях необходимо дополнительно защищать от попадания воды - IP-класс не указан, значит, защита от влаги отсутствует

Примеры использования

• Объединение трёх выходов светильников в одной точке распределительной коробки
• Подключение датчиков движения к одному входу контроллера
• Разветвление питания на несколько модулей PLC в панели управления
• Соединение проводов в системах аварийного освещения
• Формирование группового подключения в теплых полах или системах вентиляции

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - меньше не будет достаточного контакта, больше может выйти из зажима
• Проверьте, что все три провода имеют одинаковое сечение - смешивание 0,5 и 2,5 мм2 в одной клемме допустимо, но может усложнить диагностику
• При использовании в вибрирующих средах (например, на станках) закрепите клемму дополнительно клеем или хомутом
• Оранжевый цвет помогает отличить эту клемму от других - используйте её как маркер для фазных или сигнальных цепей
• Не пытайтесь вставить провод без нажатия на рычаг - это повредит внутренний механизм
• При замене старой клеммы - всегда отключайте питание, даже если система кажется “выключенной”
